Productdetails:
|
| Het meten van waaier: | 20m, 40m | Toepassing: | Vloeistof en stofmeting |
|---|---|---|---|
| Materiaal: | 304 en PTFE | Procesverbinding: | Schroefdraad, (facultatieve) Flens, Van een flens voorzien |
| Beschermingsrang: | Vertoningsinstrument IP67, IP67 | Werkende Temperatuur: | -40~260℃ |
| Signaaloutput: | 4-20mA, 4-20mA/HART, RS485 | Procesdruk: | Luchtdruk, - 0.1-4MPa, -1~40BAR |
| Hoog licht: | 220V AC Geleide Magnetron Niveauzenders,Mist Foam Geleide Magnetron Niveauzenders,220V AC Geleide Golfradar |
||

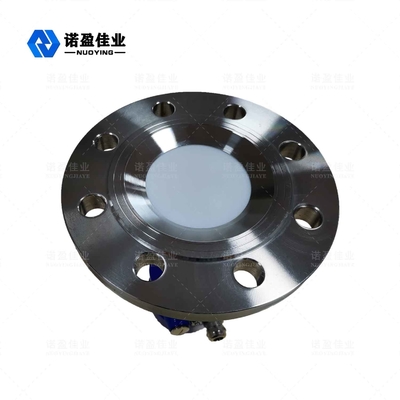

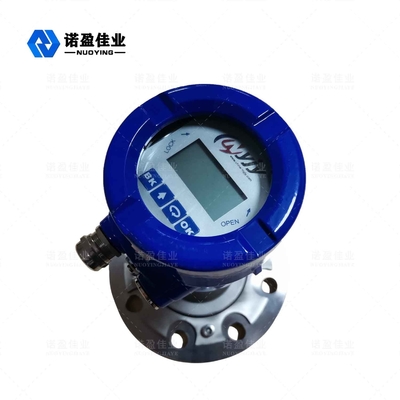

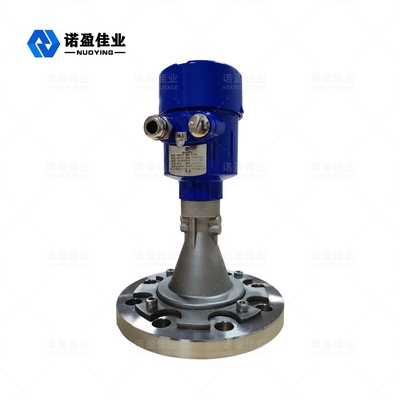

26GHz NYRD-PB-D plat Radar Niveau Meter
De flat-panel radarniveaumeter is een 26GHz hoogfrequent radarniveaumeter met een maximale meetafstand van 40 meter.De antenne is verder geoptimaliseerd en de nieuwe snelle microprocessor kan signaalanalyse en -verwerking met hogere snelheid uitvoeren, zodat het instrument kan worden gebruikt in sommige complexe gelegenheden zoals stoom, schuim, stof, kristallisatie, condensatie, enz.
Radar Niveau MeterTechnische parameter
| Model | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Typische applicatie | Stoom, nevel, schuim, sterke corrosie, kristallisatie, condensatie, hechting, enz. | ||||
| Zendfrequentie: | 26GHz | ||||
| Echo-sampling | 100 keer/s | ||||
| Antenne materiaal: | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Bereik | 40m | ||||
| Nauwkeurigheid | 0,05%～0,1%FS | ||||
| Stroomtoevoer | 24VDC (tweedraads, vierdraads), 220V AC | ||||
| Stroom | 3W | ||||
| Signaaluitgang: | 4...20mA/HART/RS485/Modbus... | ||||
| Procestemperatuur: | -40～+130℃ | -40～+130℃ | -40～+260℃ | -40～+130℃ | -40～+130℃ |
| Procesdruk | -0.1～2.0MPa | ||||
| Procesverbinding | Beugel, flens (optioneel) | ||||
| Elektrische interface | M20×1.5, ½ " NPT | ||||
| Beschermingsklasse | IP67 | ||||
| Explosieveilige kwaliteit | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Radar Niveau MeterBediening Beginsel
De antenne op radarniveau zendt smalle microgolfpulsen uit, die door de antenne naar beneden worden uitgezonden.Nadat de puls het oppervlak van het gemeten medium heeft geraakt, wordt deze teruggekaatst en opnieuw ontvangen door het antennesysteem, en het signaal wordt verzonden naar het elektronische circuitgedeelte en automatisch omgezet in een niveausignaal (omdat de pulsvoortplantingssnelheid extreem snel is, de elektromagnetische golf bereikt het doel en wordt teruggekaatst naar de ontvanger. De benodigde tijd is bijna onmiddellijk).
Zoals de foto laat zien:
A.Bereikinstelling, lage afstelling (4mA)B.Hoge aanpassing (20mA)C.Dode zone bereik
Referentieoppervlak voor meting: Het bodemoppervlak van de schroefdraad of het afdichtoppervlak van de flens.
Opmerking: Wanneer u radarniveau-timing gebruikt, zorg er dan voor dat het hoogste materiaalniveau het blinde gebied voor de meting niet kan binnendringen (gebied weergegeven met C in de afbeelding).
Radar Niveau MeterOntwerpkenmerken
◎ De antenne is klein van formaat, eenvoudig te installeren;contactloze radar, geen slijtage en geen vervuiling.
◎ Onaangetast door corrosie, schuim, waterdamp, temperatuur- en drukveranderingen.
◎ De stralingshoek is klein en de energie is geconcentreerd, wat het echovermogen verbetert en interferentie helpt voorkomen.
◎ Het blinde gebied van de meting is kleiner en kan ook goede resultaten opleveren voor het meten van kleine tanks.
◎ Hoge signaal-ruisverhouding voor betere prestaties, zelfs onder wisselende omstandigheden.
