Productdetails:
|
| Het meten van waaier: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Kaliberbepalingswaaier: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Nauwkeurigheid: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Herhaalbaarheid: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Werkdruk: | 0~4Mpa | Werkende Temperatuur: | -40~130℃, - 50~150℃ |
| Voeding: | 24VDC, ≥50 mA | Signaaloutput: | 4-20 mA, 0-1000Hz, RS485 Modbus RTU |
| Hoog licht: | PN40 FDM Vorkdichtheidsmeter,FDM Vorkdichtheidsmeter 24VDC,24VDC Drijfmestdichtheidstransmitter |
||

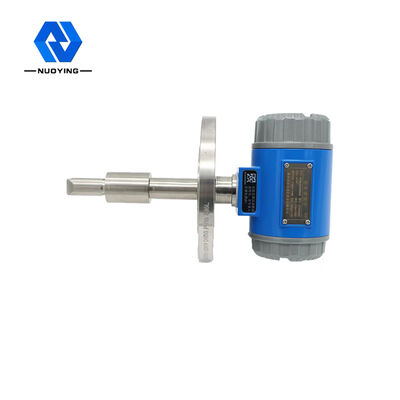

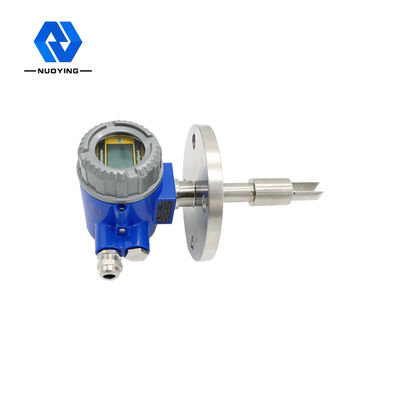

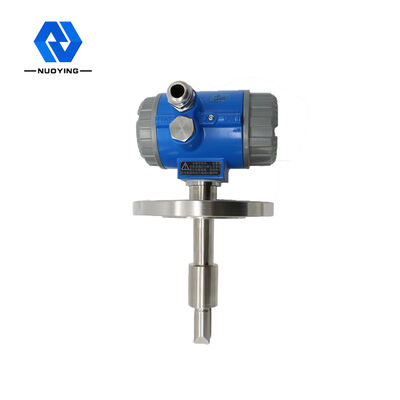

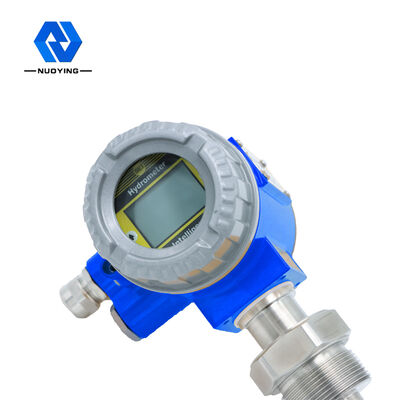

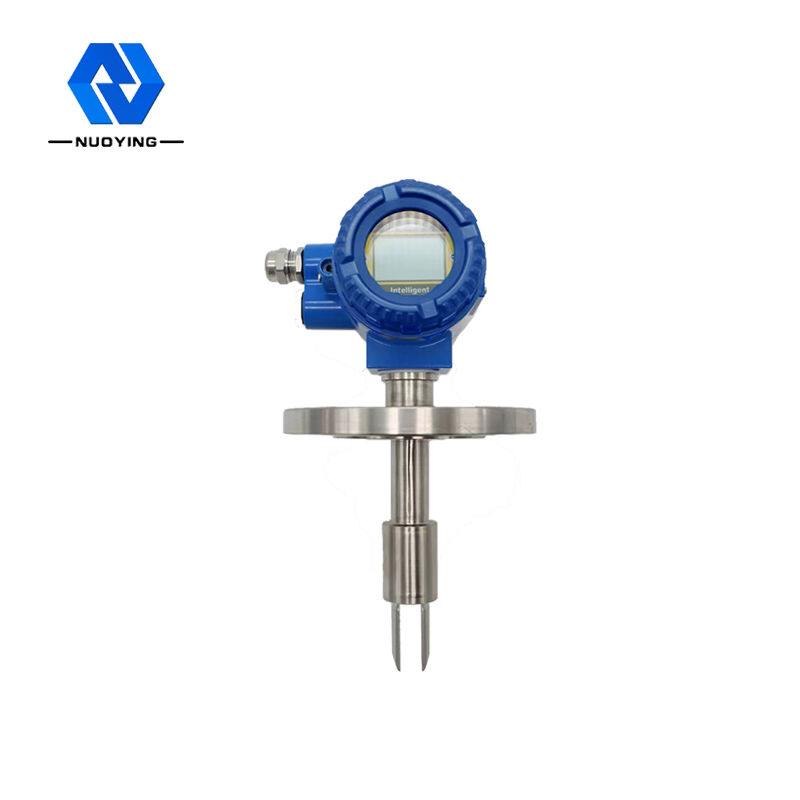

NYDE Stemvork Resonantie Dichtheidsmeter

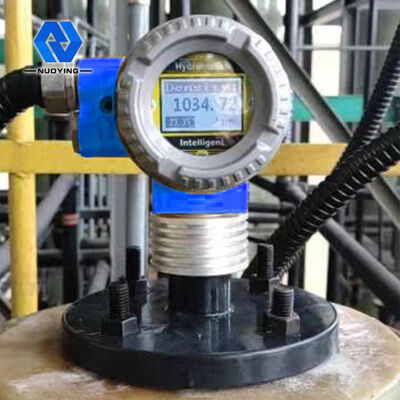

de NYDEplug-in dichtheidsmeter keurt plug-in installatie goed en wordt veel gebruikt in pijpleidingen.De dichtheid van medium in open tanks en gesloten tanks wordt direct bepaald door de trillingsfrequentie die wordt ontvangen door de stemvork van de sensor die in het medium wordt gestoken.De ingebouwde temperatuursensor van de sensor zorgt voor temperatuurcompensatie.
Toepassingsgebied: de plug-in dichtheidsmeter kan online dichtheidsdetectie in realtime uitvoeren.Het kan worden gebruikt voor procescontrole van producten met dichtheid als basisparameter of kwaliteitscontrole met vast percentage of concentratiepercentage als referentie.Typische industrieën zijn onder meer de petrochemische industrie, de wijnindustrie, de voedingsindustrie, de farmaceutische industrie en de verwerking van mineralen (zoals klei, carbonaat, silicaat, enz.), die specifiek worden gebruikt bij de interfacedetectie en het mengen van pijpleidingen met meerdere producten in de bovengenoemde industrieën. dichtheidsdetectie, de eindpuntbewaking van de reactor en de interfacedetectie van de separator.
NYDE Stemvork Resonantie Dichtheidsmeter Technisch Parameters:
| Meetbereik | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
| Kalibratiebereik | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
| meetnauwkeurigheid | ± 0,002 g/cc (± 2 kg/m3), ± 0,5% |
| herhaalbaarheid | ± 0,001 g /cc (± 0,2 kg/m3) ± 0,1% |
| Gemiddeld temperatuurbereik | -50℃~+150℃ |
| Werkdruk | 4mpa |
| Vloeistofviscositeitsbereik: | 0-600 cP |
| Temperatuurcoëfficiënt | ＜ 0,1 kg/m3/℃(±0,5%) Na correctie |
| Stress-effect | Verwaarloosbaar |
| Ingebouwde temperatuursensor | Digitale sensor |
| Bevochtigd materiaal | 316L,2205 Roestvrij staal,哈C,Titaniumlegering |
| Vorklichaam coating | Standaard PTFE of PFA |
| Stroomvoorziening | 24VDC, ≥50 mA |
| Analoge signaaluitgang: | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Uitgangsnauwkeurigheid (20℃) | ± 0,1% van uitlezing of ± 0,05% FS |
| Herhaalbaarheid van de uitvoer (-40~+85℃) | ± 0,05% FS |
| Procesverbinding | DIN 50 PN16 DIN 50 PN40 |
| IDF en RJT sanitair | |
| Beschermingsniveau | IP67 |
| schelp | Aluminium profiel |
NYDE Stemvork Resonantie Dichtheidsmeter Bediening Beginsel

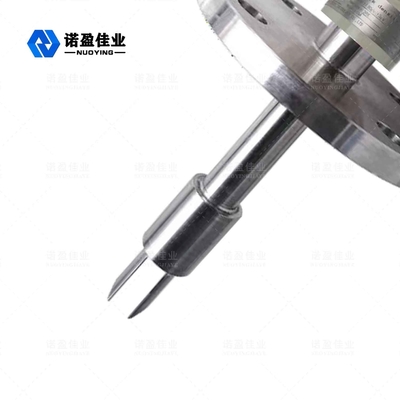

De sensor werkt volgens het principe van componenttrillingen en het componentdeel is het deel van de stemvork dat in de gemeten vloeistof is ondergedompeld.Het stemvorkgedeelte wekt trillingen op via een intern piëzo-elektrisch apparaat dat aan het onderste uiteinde van het vorklichaam is bevestigd.De oscillatiefrequentie wordt gedetecteerd door een secundair piëzo-elektrisch apparaat dat aan het andere uiteinde van het vorklichaam is bevestigd en vervolgens wordt het signaal versterkt door het circuit aan de bovenkant.De dichtheid van de vloeistof hangt nauw samen met de trillingsfrequentie wanneer de gemeten vloeistof stroomt.Wanneer de dichtheid van de gemeten vloeistof verandert, verandert ook de trillingsfrequentie wanneer de vloeistof stroomt.Door de volgende vergelijking kan de dichtheid van de gemeten vloeistof nauwkeurig worden berekend.
D= K0+K1T+K2T2
D= Ongekalibreerde dichtheid van het gemeten medium (kg/m3)
T= Trillingsfrequentie (μ s).
K0 , K1 , K2= constant
In het proces van dichtheidsdetectie kan de NYDE plug-in dichtheidsmeter automatisch de invloed van temperatuur op de dichtheid (D) van het gemeten medium compenseren, en druk heeft geen significante invloed op de dichtheid.
NYDE Stemvork Resonantie Dichtheidsmeter Ontwerpkenmerken
◎ Geschikt voor tank-, pijpleiding-, flow- of statische mediumdichtheidsmeting.Geschikt voor het meten van hoge temperatuur, lage temperatuur, met onzuiverheden en medium met hoge viscositeit.
◎ Op microprocessor gebaseerd elektronisch conversieapparaat, geïntegreerde signaalverwerking, berekening en diagnostische functies.
◎ Continue online meting van vloeistofdichtheid en temperatuur, hoge precisie, veiliger en betrouwbaarder, kan direct worden gebruikt voor de controle van het productieproces.
◎ Het kan rechtstreeks met de pc communiceren via de RS485-interface.Gebruikers kunnen knooppunten rechtstreeks configureren, fouten diagnosticeren en gegevens online vastleggen.
◎ De basisdichtheid, concentratiepercentage, massapercentage, volumepercentage en andere parameters kunnen worden berekend tijdens het meten van dichtheid en temperatuur.
Uitstekende bescherming tegen overdruk, superieure temperatuurstabiliteit, volledige lasafdichting, solide en betrouwbaar ontwerp.
◎ Eenvoudig te installeren en te gebruiken, plaats de vloeistof om de meting weer te geven.
◎ Eenvoudig onderhoud, geen regelmatige reiniging.
◎ Kalibratie zonder standaard referentiebron, geen laboratoriumkalibratie, geen procesonderbreking.
◎ Het intrinsiek veilige type kan worden gebruikt op gevaarlijke locaties en het sanitaire type kan worden geïnstalleerd in voedselproductielocaties.
