Productdetails:
|
| Het meten van waaier: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Kaliberbepalingswaaier: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Nauwkeurigheid: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Herhaalbaarheid: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Werkdruk: | 0~4Mpa | Werkende Temperatuur: | -40~130℃, - 50~150℃ |
| Voeding: | 24VDC, ≥50 mA | Signaaloutput: | 4-20 mA, 0-1000Hz, RS485 Modbus RTU |
| Hoog licht: | Modbus RTU Stemvorkdichtheidsmeter,Resonantievloeistofdichtheidssensor,Modbus-vloeistofdichtheidsmeter |
||

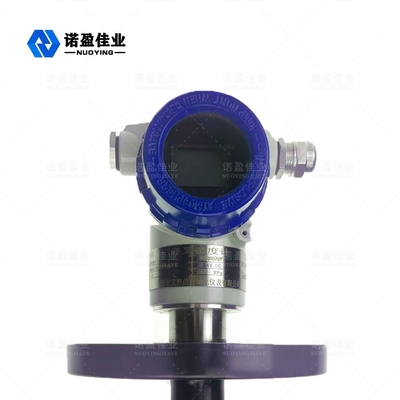

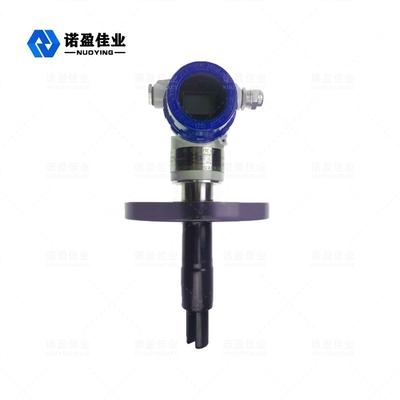

NYDE Stemvork Resonantie Dichtheidsmeter 4 ~ 20Ma of RS485 Modbus RTU 24VDC
NYDE Stemvork Resonantie Dichtheidsmeter
de NYDEplug-in dichtheidsmeter keurt plug-in installatie goed en wordt veel gebruikt in pijpleidingen.De dichtheid van medium in open tanks en gesloten tanks wordt direct bepaald door de trillingsfrequentie die wordt ontvangen door de stemvork van de sensor die in het medium wordt gestoken.De ingebouwde temperatuursensor van de sensor zorgt voor temperatuurcompensatie.
Toepassingsgebied: de plug-in dichtheidsmeter kan online dichtheidsdetectie in realtime uitvoeren.Het kan worden gebruikt voor procescontrole van producten met dichtheid als basisparameter of kwaliteitscontrole met vast percentage of concentratiepercentage als referentie.Typische industrieën zijn onder meer de petrochemische industrie, de wijnindustrie, de voedingsindustrie, de farmaceutische industrie en de verwerking van mineralen (zoals klei, carbonaat, silicaat, enz.), die specifiek worden gebruikt bij de interfacedetectie en het mengen van pijpleidingen met meerdere producten in de bovengenoemde industrieën. dichtheidsdetectie, de eindpuntbewaking van de reactor en de interfacedetectie van de separator.
NYDE Stemvork Resonantie Dichtheidsmeter Technisch Parameters:
| Meetbereik | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
| Kalibratiebereik | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
| meetnauwkeurigheid | ± 0,002 g/cc (± 2 kg/m3), ± 0,5% |
| herhaalbaarheid | ± 0,001 g /cc (± 0,2 kg/m3) ± 0,1% |
| Gemiddeld temperatuurbereik | -50℃~+150℃ |
| Werkdruk | 4mpa |
| Vloeistofviscositeitsbereik: | 0-600 cP |
| Temperatuurcoëfficiënt | ＜ 0,1 kg/m3/℃(±0,5%) Na correctie |
| Stress-effect | Verwaarloosbaar |
| Ingebouwde temperatuursensor | Digitale sensor |
| Bevochtigd materiaal | 316L,2205 Roestvrij staal,哈C,Titaniumlegering |
| Vorklichaam coating | Standaard PTFE of PFA |
| Stroomvoorziening | 24VDC, ≥50 mA |
| Analoge signaaluitgang: | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Uitgangsnauwkeurigheid (20℃) | ± 0,1% van uitlezing of ± 0,05% FS |
| Herhaalbaarheid van de uitvoer (-40~+85℃) | ± 0,05% FS |
| Procesverbinding | DIN 50 PN16 DIN 50 PN40 |
| IDF en RJT sanitair | |
| Beschermingsniveau | IP67 |
| schelp | Aluminium profiel |
NYDE Stemvork Resonantie Dichtheidsmeter Bediening Beginsel
De sensor werkt volgens het principe van componenttrillingen en het componentdeel is het deel van de stemvork dat in de gemeten vloeistof is ondergedompeld.Het stemvorkgedeelte wekt trillingen op via een intern piëzo-elektrisch apparaat dat aan het onderste uiteinde van het vorklichaam is bevestigd.De oscillatiefrequentie wordt gedetecteerd door een secundair piëzo-elektrisch apparaat dat aan het andere uiteinde van het vorklichaam is bevestigd en vervolgens wordt het signaal versterkt door het circuit aan de bovenkant.De dichtheid van de vloeistof hangt nauw samen met de trillingsfrequentie wanneer de gemeten vloeistof stroomt.Wanneer de dichtheid van de gemeten vloeistof verandert, verandert ook de trillingsfrequentie wanneer de vloeistof stroomt.Door de volgende vergelijking kan de dichtheid van de gemeten vloeistof nauwkeurig worden berekend.
D= K0+K1T+K2T2
D= Ongekalibreerde dichtheid van het gemeten medium (kg/m3)
T= Trillingsfrequentie (μ s).
K0 , K1 , K2= constant
In het proces van dichtheidsdetectie kan de NYDE plug-in dichtheidsmeter automatisch de invloed van temperatuur op de dichtheid (D) van het gemeten medium compenseren, en druk heeft geen significante invloed op de dichtheid.
NYDE Stemvork Resonantie Dichtheidsmeter Mechanische installatie
In tegenstelling tot de buisdichtheidssensor is het vorkgedeelte van de plug-in dichtheidsmeter niet volledig omsloten.
Buiswand of container
Het grenseffect van de wand op de vloeistof plus het viscositeitseffect van het meetmedium zelf, deze effecten zullen een zekere invloed hebben op de meetkalibratie van de sensor.Om deze te overwinnen, hebben we voor verschillende omgevingen de installatiemethode en buisdiameter van tevoren samengevat en ingesteld om de selectie onder dezelfde omstandigheden te vergemakkelijken.
|
Installatie standaard- |
T-vormige zijopening plug-in installatie |
T-vormige zijopening intrekbare installatie | |
|
Instructie |
Het vorklichaam komt rechtstreeks in de hoofdvloeistof |
Het vorklichaam wordt teruggetrokken in de zijkant van de pijpleiding om de hoofdvloeistof te vermijden en wordt teruggetrokken door: 25mm |
|
| Stroomsnelheid: | Het debiet door de vork is 0-1m/s | Het debiet van de hoofdleiding is 1-5m/s | |
| Viscositeitsbereik: | Max 600 Cp | Maximaal 100cP (tot 250cP in individuele gevallen) | |
| Temperatuur | -50-150℃ | -50-150℃ | |
|
Grootte hoofdleiding: |
≥ Horizontale leiding 100 mm (4″); ≥ Verticale buis 150 mm (4″); |
≥50mm (2″) |
|
|
Tekortkoming |
Niet van toepassing op: Instabiele stroomsnelheid De diameter van de hoofdleiding is minder dan DN100 |
1. | Vlokkige oplossing (zoals pulp, enz.) |
| 2. | Instabiele stroomsnelheid | ||
| 3. | Oplossingen met taps toelopende viscositeit | ||
| 4. | De diameter van de hoofdleiding is minder dan DN50 | ||
| 5. | Gevallen waarin het temperatuureffect significant is | ||
Berekening van de stroomsnelheid
V = Q / (1/4 *π *d2) Voorbeeld: Debiet 20m3/h, leidingdiameter 100mm
V = 20 / 3600 /(1/4 * 3,14 * 0,1 * 0,1) = 0,7 M/s
Installatie locatie
Om ervoor te zorgen dat de dichtheidsmeter nauwkeurig kan meten en stabiliteit kan weergeven, mag het debiet van het gemeten medium niet groter zijn dan 1 m/s, en de diameter van de pijpleiding waar de dichtheidsmeter is geïnstalleerd, moet groter zijn dan of gelijk zijn aan 159 mm.De locatie van de dichtheidsmeter moet zo ver mogelijk van de pomp worden geïnstalleerd en de afstand moet bij voorkeur groter zijn dan 5 m;Als het debiet groter is dan 1 m/s, gebruik dan de installatie met uitgebreide diameter.Wanneer het debiet met 1 m toeneemt, wordt de buisdiameter van de dichtheidsmeter 1,5 keer groter.Er moet een rechte buissectie ≥ 600 mm voor het instrument zijn en een rechte buissectie ≥ 300 mm achter het instrument.De vloeistof bevindt zich in een laminaire toestand wanneer deze door het vorklichaam stroomt,
Zoals weergegeven in de afbeelding: horizontale installatie van horizontale pijpleiding
Concentrische verticale buis van het verloopstuk Rechtstreeks in de vloeistof steken
Concentrisch verloop horizontale buis Horizontale buis bovenaanzicht
