Productdetails:
|
Het meten van waaier: | 30m | Typische toepassing: | Vloeistoffen, poeder, vaste deeltjes |
---|---|---|---|
Materiaal: | (facultatief) 304,316L | Opzettende Methode: | flenssteun of draadsteun |
Beschermingsrang: | Vertoningsinstrument IP67 | Werkende Temperatuur: | -40~130℃ |
gevalmateriaal: | :gegoten aluminium behuizing | Procesdruk: | -0.1-4MPa, -1~40BAR |

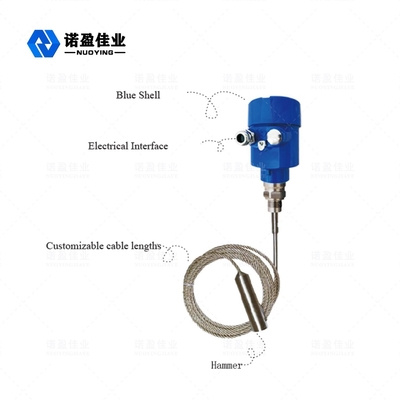

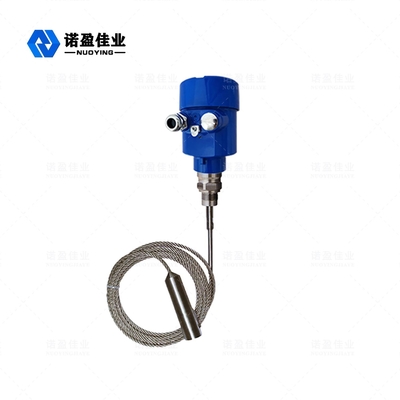

Van de de Golfradar van NYRD701 1.8GHz Geleide het Niveaumeter
De geleide die het niveaumeter van de golfradar is een niveaumeter op het principe van de bezinning wordt gebaseerd van het tijddomein (TDR). De elektromagnetische impuls van de radar vlakke maat verspreidt zich langs de de staalkabel of sonde bij de snelheid van licht. Een deel van de impuls van de niveaumeter wordt weerspiegeld om een echo te vormen en naar de impulszender langs dezelfde weg te terugkeren. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die periode, en de vloeibare niveauhoogte wordt berekend.
De Meter Technische Parameter van het radarniveau
Typische toepassing | Vloeistoffen, poeder, vaste deeltjes, corrosieve media |
Antennemateriaal | Flexibele (facultatieve) cable/304/PTFE |
Het meten van waaier | 30 m |
Nauwkeurigheid | ±1mm |
Voeding | 24 Two-wire VDC (, draad Vier) |
Middelgrote temperatuur | -40~+130℃, - 40~+250℃ |
Druk | e -0.1~4.0MPa |
Procesverbinding | Draad, (facultatieve) Flens |
Beschermingsklasse | IP65 |
Explosiebestendige rang | (ⅡFacultatieve) ExiaCT6 |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
De Meter Werkend Principe van het radarniveau
De microgolfimpuls met hoge frekwentie die door de geleide golfradar wordt uitgezonden verspreidt zich langs de opsporingscomponent (staalkabel of staalstaaf), en wanneer het gemeten middelgroot ontmoet, wegens de plotselinge verandering van de diëlektrische constante, veroorzaakt het bezinning, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.
◎Ga binnen
De geleide die golfradar is een meetinstrument op het principe van tijdreis wordt gebaseerd. De looppas van de radargolf bij de snelheid van licht, en de lopende tijd kunnen in een niveausignaal door elektronische componenten worden omgezet. De sonde zendt impulsen met hoge frekwentie uit en verspreidt zich langs de kabel of staafsonde. Wanneer de impulsen de oppervlakte van het materiaal ontmoeten, worden zij weerspiegeld terug en door de ontvanger in het instrument ontvangen, en het afstandssignaal wordt omgezet in een niveausignaal.
Het weerspiegelde impulssignaal wordt overgebracht aan het elektronische kringsdeel van het instrument langs de kabel of staafsonde, en de microprocessor verwerkt het signaal die de echo te identificeren door de microgolfimpuls wordt geproduceerd op de oppervlakte van het materiaal. De correcte identificatie van het echosignaal wordt voltooid door de impulssoftware, en de afstand D van de materiële oppervlakte is evenredig aan de tijdreis T van
impuls:
D=C×T/2, waar C de snelheid van licht is
Aangezien de afstand E van de lege tank gekend is, is het materiële niveau L: L=E-D
◎De uitvoer
De reeks door lege tankhoogte E (= op het absolute nulpunt), volledige tankhoogte F (= hoogtepunt - schaal) en sommige toepassingsparameters in te gaan, de toepassingsparameters automatisch het instrument aan het metingsmilieu aanpassen, die aan 4 beantwoorden - zal 20mA-output.
