Productdetails:
|
| Het meten van waaier: | 30m | Antennetype: | kabelantenne op hoge temperatuur |
|---|---|---|---|
| Werkende Temperatuur: | -40~250℃ | Signaaloutput: | 4-20mA, 4-20mA/HART |
| Procesdruk: | -0.1-4MPa, -1~40BAR | Voeding: | 24VDC/220VAC |
| Beschermingsrang: | IP67 | Frequentie: | 1,8 GHz |

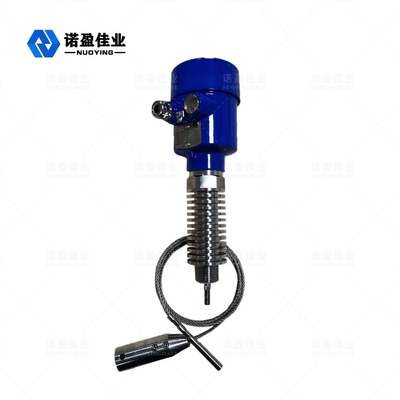

NYRD701 (type op hoge temperatuur)) 1,8 GHz geleide golf Radar Niveau Meter
De geleide golfradarniveaumeter is een niveaumeter gebaseerd op het principe van tijddomeinreflectie (TDR).De elektromagnetische puls van de radarniveaumeter plant zich met de snelheid van het licht voort langs de staalkabel of sonde.Een deel van de puls van de niveaumeter wordt gereflecteerd om een echo te vormen en langs dezelfde weg terug te keren naar de pulszender.De afstand tussen de zender en het oppervlak van het gemeten medium is evenredig met de voortplantingstijd van de puls gedurende die periode en de hoogte van het vloeistofniveau wordt berekend.
Radar Niveau MeterTechnische parameter
| Typische applicatie | Vloeistoffen, poeders, vaste deeltjes, corrosieve media |

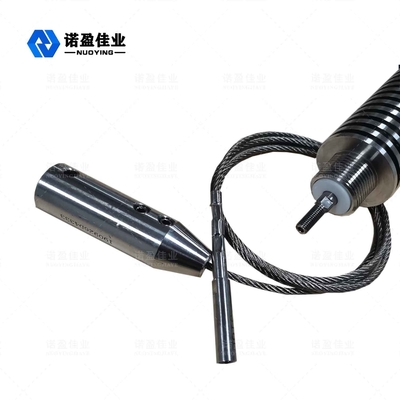

| Antenne materiaal: | Flexibele kabel/304/PTFE (optioneel) |
| Meetbereik | 30 m |
| Nauwkeurigheid | ±1mm |
| Stroomvoorziening | 24 VDC (tweedraads, vierdraads) |
| Gemiddelde temperatuur | -40～+250℃ |
| Druk | e -0.1～4.0MPa |
| Procesverbinding | Draad, Flens (optioneel) |
| Beschermingsklasse | IP65 |
| Explosieveilige kwaliteit | ExiaⅡCT6 (optioneel) |
| Signaaluitgang: | 4...20mA/HART/RS485/Modbus... |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

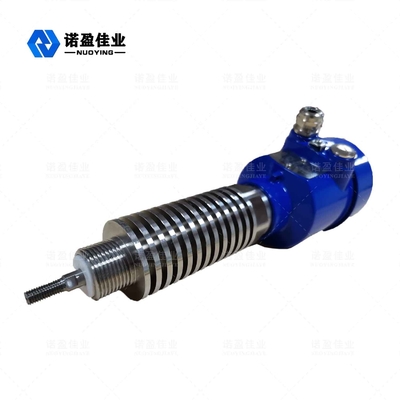

Geleide golfradar-niveaumeterantenne om de structuur van de radiator aan te sluiten, radiator is een soort van elektrische apparaten die worden gebruikt voor het koelen van hete elektronencomponenten, gemaakt van meer dan 304/316 materiaal zoals roestvrijstalen plaatstructuur.Het koellichaam kan de warmte van de componenten effectiever geleiden, zodat het product kan worden toegepast bij gelegenheden met hogere temperaturen.
Radar Niveau MeterOntwerpkenmerken
◎ Geleide golfradarniveaumeter maakt gebruik van geavanceerde microgolfverwerkingstechnologie en unieke Echo Discovery-echoverwerkingstechnologie, contactmeting, hoge meetnauwkeurigheid en nauwkeurigere meting.Tegelijkertijd is de geleide golfradar bestand tegen adhesie en wordt niet beïnvloed door de externe omgeving zoals gemiddelde temperatuur en adhesie.
◎ Een verscheidenheid aan procesverbindingsmethoden en soorten detectiecomponenten maken geleide-golfradarniveaumeters uit de 70X-serie geschikt voor verschillende complexe werkomstandigheden en toepassingen.Zoals: medium op hoge temperatuur, hoge druk en klein diëlektrisch constant.
◎ Met behulp van de pulsmodus heeft het product een extreem laag emissievermogen en kan het in verschillende metalen en niet-metalen worden geïnstalleerd
containers zonder schade aan het menselijk lichaam en het milieu.
Radar Niveau MeterInstallatie Vereisten
Standaard installatiemethode:
◎ Het wordt aanbevolen om op 1/4 of 1/6 van de containerdiameter te installeren.
Opmerking: De minimale afstand tot de tankwand is L0≥300mm, H0≥50mm.
◎ Blijf uit de buurt van de inlaat en uitlaat.
◎ Blijf uit de buurt van obstakels zoals eindschakelaars, verwarmingsspiralen, roerwerken, enz. Opmerking: De afstand tussen de sonde en het obstakel is ≥200 mm.
◎ Als de container een metalen blikje is, mag de radar de wand en bodem van het blik in het hele bereik niet raken.
◎ Als de bodem van de container taps toeloopt, kan de radar in het midden van de bovenkant van de tank worden geïnstalleerd.
◎ De hoogte van de korte installatieleiding moet L1≤10cm zijn.
