Productdetails:
|
Typische toepassing: | Vloeistoffen, poeder, vaste deeltjes, corrosieve media | Antennemateriaal: | Flexibele (facultatieve) cable/304/PTFE |
---|---|---|---|
Procesverbinding: | Schroefdraad, (facultatieve) Flens, | Werkende Temperatuur: | -40~130℃ |
Signaaloutput: | 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad) | Frequentiegebied: | 1,8 GHz |
Nauwkeurigheid: | ±1mm | Voeding: | 24VDC of 220VAC |

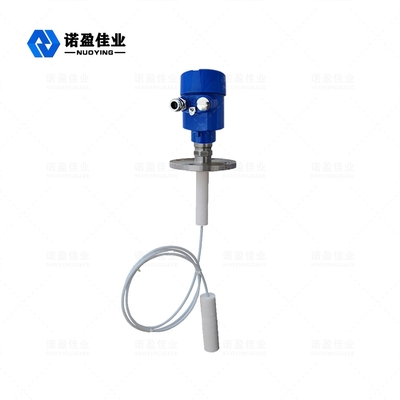

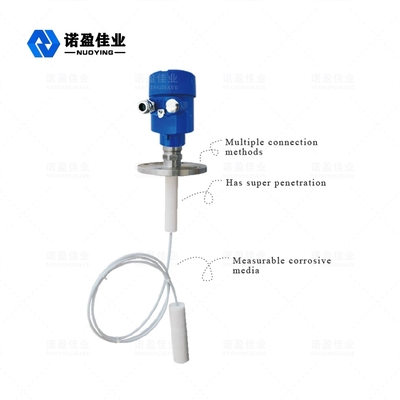

Van de de Golfradar van NYRD701 PTFE 1.8GHz Geleide het Niveaumeter
De geleide die het niveaumeter van de golfradar is een niveaumeter op het principe van de bezinning wordt gebaseerd van het tijddomein (TDR). De elektromagnetische impuls van de radar vlakke maat verspreidt zich langs de de staalkabel of sonde bij de snelheid van licht. Een deel van de impuls van de niveaumeter wordt weerspiegeld om een echo te vormen en naar de impulszender langs dezelfde weg te terugkeren. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die periode, en de vloeibare niveauhoogte wordt berekend.
De Meter Technische Parameter van het radarniveau
Typische toepassing | Vloeistoffen, poeder, vaste deeltjes, corrosieve media |
Antennemateriaal | Flexibele (facultatieve) cable/304/PTFE |
Het meten van waaier | 30 m |
Nauwkeurigheid | ±1mm |
Voeding | 24 Two-wire VDC (, draad Vier) |
Middelgrote temperatuur | -40~+130℃, - 40~+250℃ |
Druk | e -0.1~4.0MPa |
Procesverbinding | Draad, (facultatieve) Flens |
Beschermingsklasse | IP67 |
Explosiebestendige rang | (ⅡFacultatieve) ExiaCT6 |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
De geleide antenne die van de het niveaumeter van de golfradar PTFE-materiaal, PTFE (PTFE of PTFE) gebruiken die wordt, algemeen als „plastiekenkoning“ wordt bekend, samengesteld uit tetrafluoroethylene door de polymerisatie van polymeersamenstellingen, heeft het uitstekende chemische stabiliteit, is de hoge corrosieweerstand, het verzegelen, smering geen kleverige, elektrische isolatie en de goede anti-veroudert duurzaamheid, PTFE heeft de volgende eigenschappen:
De Meter Werkend Principe van het radarniveau
De microgolfimpuls met hoge frekwentie die door de geleide golfradar wordt uitgezonden verspreidt zich langs de opsporingscomponent (staalkabel of staalstaaf), en wanneer het gemeten middelgroot ontmoet, wegens de plotselinge verandering van de diëlektrische constante, veroorzaakt het bezinning, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.
