Productdetails:
|
Het meten van waaier: | 0~6m | Materiaal: | (facultatief) 304,316L |
---|---|---|---|
Opzettende Methode: | flenssteun of draadsteun | Middelgrote Temperatuur: | -40~130℃ |
Signaaloutput: | 4-20mA, 4-20mA/HART | Nauwkeurigheid: | ±1mm |
Frequentie: | 1,8 GHz | Voeding: | 24VDC/220VAC |

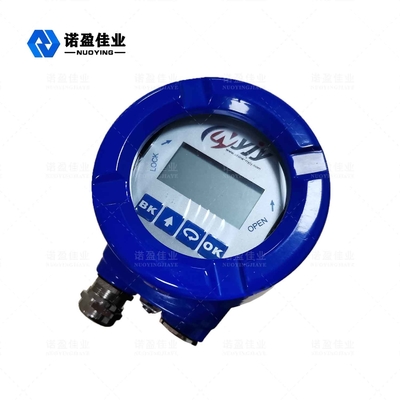

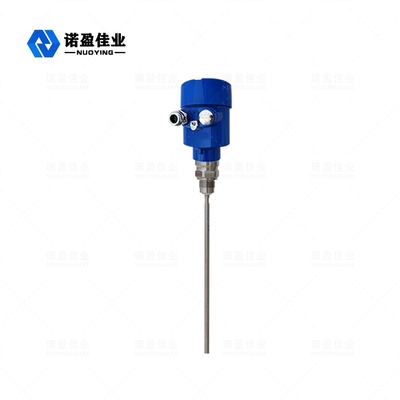

Van de de Golfradar van NYRD702 1.8GHz Geleide het Niveaumeter
De geleide die het niveaumeter van de golfradar is een niveaumeter op het principe van de bezinning wordt gebaseerd van het tijddomein (TDR). De elektromagnetische impuls van de radar vlakke maat verspreidt zich langs de de staalkabel of sonde bij de snelheid van licht. Een deel van de impuls van de niveaumeter wordt weerspiegeld om een echo te vormen en naar de impulszender langs dezelfde weg te terugkeren. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die periode, en de vloeibare niveauhoogte wordt berekend.
De Meter Technische Parameter van het radarniveau
Typische toepassing | Vloeistoffen, poeder, vaste deeltjes, corrosieve media |
Antennemateriaal | 304/316 (facultatief) |
Het meten van waaier | 30 m |
Nauwkeurigheid | ±1mm |
Voeding | 24 Two-wire VDC (, draad Vier) |
Middelgrote temperatuur | -40~+130℃, - 40~+250℃ |
Druk | e -0.1~4.0MPa |
Procesverbinding | Draad, (facultatieve) Flens |
Beschermingsklasse | IP67 |
Explosiebestendige rang | (ⅡFacultatieve) ExiaCT6 |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
De Meter Werkend Principe van het radarniveau
De microgolfimpuls met hoge frekwentie die door de geleide golfradar wordt uitgezonden verspreidt zich langs de opsporingscomponent (staalkabel of staalstaaf), en wanneer het gemeten middelgroot ontmoet, wegens de plotselinge verandering van de diëlektrische constante, veroorzaakt het bezinning, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.
De Eigenschappen van het de Meterontwerp van het radarniveau
◎De geleide het niveaumeter van de golfradar keurt de geavanceerde technologie van de microgolfverwerking en de unieke Echo Discovery-technologie van de echoverwerking, contactmeting, hoge metingsnauwkeurigheid en nauwkeurigere meting goed. Tegelijkertijd, is de geleide golfradar bestand tegen adhesie en niet door de externe omgeving zoals middelgrote temperatuur en adhesie beïnvloed.
◎Een verscheidenheid van methodes van de procesverbinding en types van opsporingscomponenten maken tot geleide de golfradar van 70X reeks vlakke maten geschikt voor diverse complexe arbeidsvoorwaarden en toepassingen. Zoals: op hoge temperatuur, hoge druk en klein diëlektrische constantemiddel.
◎Gebruikend impuls het werk wijze, heeft het product uiterst - lage emissiemacht, en kan in divers metaal en non-metal worden geïnstalleerd
containers zonder kwaad aan menselijk lichaam en het milieu.
De vereisten van de de Meterinstallatie van het radarniveau
Standaardinstallatiemethode
◎Het wordt geadviseerd om bij 1/4 of 1/6 van de containerdiameter te installeren.
Nota: De minimumafstand van de tankmuur is L0≥300mm, H0≥50mm.
◎Blijf van de inham en de afzet weg.
◎Houd van hindernissen zoals grensschakelaars, het verwarmen rollen, mengapparaten, enz. duidelijk. Nota: De afstand tussen de sonde en de hindernis is ≥200mm.
◎Wanneer de container is kan een metaal, zou de radar niet de muur en de bodem moeten raken van het blik in de gehele waaier.
◎Als de bodem van de container wordt verminderd, kan de radar in het centrum van de bovenkant van de tank worden geïnstalleerd.
◎De hoogte van de installatie korte pijp L1≤10cm moeten zou zijn.
