Productdetails:
|
Het meten van waaier: | 6m | Antennetype: | Anticorrosieve antenne |
---|---|---|---|
Antennemateriaal: | 304+PTFE, (facultatieve) 316L+PTFE | Procesverbinding: | Schroefdraad, (facultatieve) Flens, |
Nauwkeurigheid: | ±1mm | Werkende Temperatuur: | -40~130℃ |
Signaaloutput: | 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad) | Procesdruk: | -0.1-2MPa |

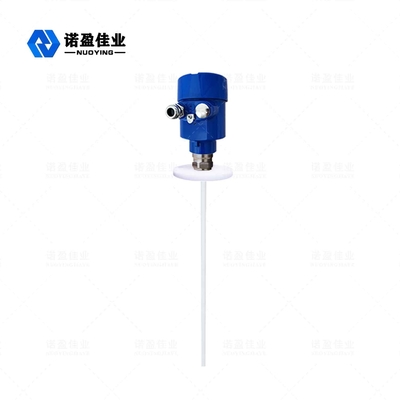

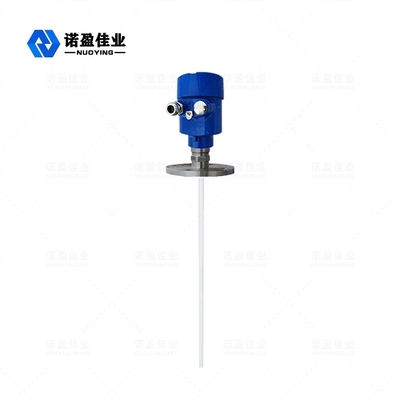

NYRD702 PTFE1.8GHz geleide golf Radar Niveau Meter
De geleide golfradarniveaumeter is een niveaumeter gebaseerd op het principe van tijddomeinreflectie (TDR).De elektromagnetische puls van de radarniveaumeter plant zich met de snelheid van het licht voort langs de staalkabel of sonde.Een deel van de puls van de niveaumeter wordt gereflecteerd om een echo te vormen en langs dezelfde weg terug te keren naar de pulszender.De afstand tussen de zender en het oppervlak van het gemeten medium is evenredig met de voortplantingstijd van de puls gedurende die periode en de hoogte van het vloeistofniveau wordt berekend.
NYRD702 anticorrosieve geleide golfradarniveaumeter is meer geschikt voor niveaubewaking van sterk corrosief medium, zoals zoutzuuroplossing, salpeterzuuroplossing, waterstofbromide, verdund zwavelzuur enzovoort
Radar Niveau MeterTechnische parameter
Typische applicatie | Vloeistoffen, poeders, vaste deeltjes, corrosieve media |
Antenne materiaal: | PTFE (optioneel) |
Meetbereik | 6 m |
Nauwkeurigheid | ±1mm |
Stroomvoorziening | 24 VDC (tweedraads, vierdraads) |
Gemiddelde temperatuur | -40~+130℃,-40~+250℃ |
Druk | e -0.1~4.0MPa |
Procesverbinding | Draad, Flens (optioneel) |
Beschermingsklasse | IP67 |
Explosieveilige kwaliteit | ExiaⅡCT6 (optioneel) |
Signaaluitgang: | 4...20mA/HART/RS485/Modbus... |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Radar Niveau MeterBediening Beginsel
De hoogfrequente microgolfpuls die wordt uitgezonden door de geleide golfradar plant zich voort langs de detectiecomponent (staalkabel of stalen staaf), en wanneer deze het gemeten medium ontmoet, veroorzaakt het vanwege de plotselinge verandering van de diëlektrische constante reflectie, en een deel van de pulsenergie wordt teruggekaatst.Het tijdsinterval tussen de uitgezonden puls en de gereflecteerde puls is evenredig met de afstand van het gemeten medium.
◎ Enter
Geleide golfradar is een meetinstrument gebaseerd op het principe van tijdreizen.De radargolf loopt met de snelheid van het licht en de looptijd kan via elektronische componenten worden omgezet in een niveausignaal.De sonde zendt hoogfrequente pulsen uit en plant zich voort langs de kabel- of staafsonde.Wanneer de pulsen het oppervlak van het materiaal ontmoeten, worden ze teruggekaatst en ontvangen door de ontvanger in het instrument, en het afstandssignaal wordt omgezet in een niveausignaal.
Het gereflecteerde pulssignaal wordt via de kabel- of staafsonde naar het elektronische circuitgedeelte van het instrument verzonden en de microprocessor verwerkt het signaal om de echo te identificeren die wordt gegenereerd door de microgolfpuls op het oppervlak van het materiaal.De correcte identificatie van het echosignaal wordt voltooid door de pulssoftware en de afstand D van het materiaaloppervlak is evenredig met de tijdreis T van de
pols:
D=C×T/2, waarbij C de lichtsnelheid is
Aangezien de afstand E van de lege tank bekend is, is het materiaalniveau L:L=ED
◎ Exporteren
Ingesteld door de lege tank hoogte E (= nulpunt), volle tank hoogte F (= volle schaal) en enkele applicatie parameters in te voeren, zullen de applicatie parameters het instrument automatisch aanpassen aan de meetomgeving, overeenkomend met 4-20mA output.
Radar Niveau MeterInstallatie Vereisten
Standaard installatiemethode:
◎ Het wordt aanbevolen om op 1/4 of 1/6 van de containerdiameter te installeren.
Opmerking: De minimale afstand tot de tankwand is L0≥300mm, H0≥50mm.
◎ Blijf uit de buurt van de inlaat en uitlaat.
◎ Blijf uit de buurt van obstakels zoals eindschakelaars, verwarmingsspiralen, roerwerken, enz. Opmerking: De afstand tussen de sonde en het obstakel is ≥200 mm.
◎ Als de container een metalen blikje is, mag de radar de wand en bodem van het blik in het hele bereik niet raken.
◎ Als de bodem van de container taps toeloopt, kan de radar in het midden van de bovenkant van de tank worden geïnstalleerd.
◎ De hoogte van de korte installatieleiding moet L1≤10cm zijn.
