Productdetails:
|
Het meten van waaier: | kabel 20m (staaf 6m) | Typische toepassing: | Lage diëlektrische constantevloeistof |
---|---|---|---|
Materiaal: | (facultatief) 304,316L | Procesverbinding: | (Facultatieve) flens, |
Procesdruk: | -0.1-4MPa, -1~40BAR | Signaaloutput: | 4-20mA/Hert/RS485 (Modbus) |
Explosiebestendige rang: | Exia II C T6 Ga | Beschermingsklasse: | IP67 |

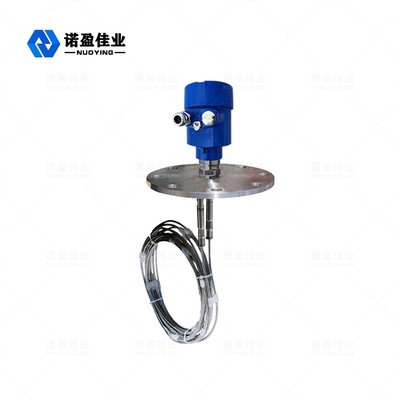

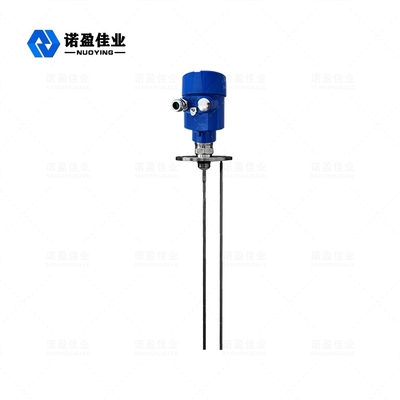

NYRD703 1.8GHz geleide golf Radar Niveau Meter
De geleide golfradarniveaumeter is een niveaumeter gebaseerd op het principe van tijddomeinreflectie (TDR).De elektromagnetische puls van de radarniveaumeter plant zich met de snelheid van het licht voort langs de staalkabel of sonde.Een deel van de puls van de niveaumeter wordt gereflecteerd om een echo te vormen en langs dezelfde weg terug te keren naar de pulszender.De afstand tussen de zender en het oppervlak van het gemeten medium is evenredig met de voortplantingstijd van de puls gedurende die periode en de hoogte van het vloeistofniveau wordt berekend.
Radar Niveau MeterTechnische parameter
Typische applicatie | Vloeistoffen, vloeistof met lage diëlektrische constante |
Antenne materiaal: | Flexibele kabel/304/PTFE (optioneel) |
Meetbereik | 0~20m (kabel), 0~6m |
Nauwkeurigheid | ±1mm |
Stroomvoorziening | 24 VDC (tweedraads, vierdraads) |
Gemiddelde temperatuur | -40~+130℃ |
Druk | e -0.1~4.0MPa |
Procesverbinding | Draad, Flens (optioneel) |
Beschermingsklasse | IP67 |
Explosieveilige kwaliteit | ExiaⅡCT6 (optioneel) |
Signaaluitgang: | 4...20mA/HART/RS485/Modbus... |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Radar Niveau MeterBediening Beginsel
De hoogfrequente microgolfpuls die wordt uitgezonden door de geleide golfradar plant zich voort langs de detectiecomponent (staalkabel of stalen staaf), en wanneer deze het gemeten medium ontmoet, veroorzaakt het vanwege de plotselinge verandering van de diëlektrische constante reflectie, en een deel van de pulsenergie wordt teruggekaatst.Het tijdsinterval tussen de uitgezonden puls en de gereflecteerde puls is evenredig met de afstand van het gemeten medium.
◎ Enter
Geleide golfradar is een meetinstrument gebaseerd op het principe van tijdreizen.De radargolf loopt met de snelheid van het licht en de looptijd kan via elektronische componenten worden omgezet in een niveausignaal.De sonde zendt hoogfrequente pulsen uit en plant zich voort langs de kabel- of staafsonde.Wanneer de pulsen het oppervlak van het materiaal ontmoeten, worden ze teruggekaatst en ontvangen door de ontvanger in het instrument, en het afstandssignaal wordt omgezet in een niveausignaal.
Het gereflecteerde pulssignaal wordt via de kabel- of staafsonde naar het elektronische circuitgedeelte van het instrument verzonden en de microprocessor verwerkt het signaal om de echo te identificeren die wordt gegenereerd door de microgolfpuls op het oppervlak van het materiaal.De correcte identificatie van het echosignaal wordt voltooid door de pulssoftware en de afstand D van het materiaaloppervlak is evenredig met de tijdreis T van de
pols:
D=C×T/2, waarbij C de lichtsnelheid is
Aangezien de afstand E van de lege tank bekend is, is het materiaalniveau L:L=ED
◎ Exporteren
Ingesteld door de lege tank hoogte E (= nulpunt), volle tank hoogte F (= volle schaal) en enkele applicatie parameters in te voeren, zullen de applicatie parameters het instrument automatisch aanpassen aan de meetomgeving, overeenkomend met 4-20mA output.
Radar Niveau MeterOntwerpkenmerken
◎ Geleide golfradarniveaumeter maakt gebruik van geavanceerde microgolfverwerkingstechnologie en unieke Echo Discovery-echoverwerkingstechnologie, contactmeting, hoge meetnauwkeurigheid en nauwkeurigere meting.Tegelijkertijd is de geleide golfradar bestand tegen adhesie en wordt niet beïnvloed door de externe omgeving zoals gemiddelde temperatuur en adhesie.
◎ Een verscheidenheid aan procesverbindingsmethoden en soorten detectiecomponenten maken geleide-golfradarniveaumeters uit de 70X-serie geschikt voor verschillende complexe werkomstandigheden en toepassingen.Zoals: medium op hoge temperatuur, hoge druk en klein diëlektrisch constant.
◎ Met behulp van de pulsmodus heeft het product een extreem laag emissievermogen en kan het in verschillende metalen en niet-metalen worden geïnstalleerd
containers zonder schade aan het menselijk lichaam en het milieu.
