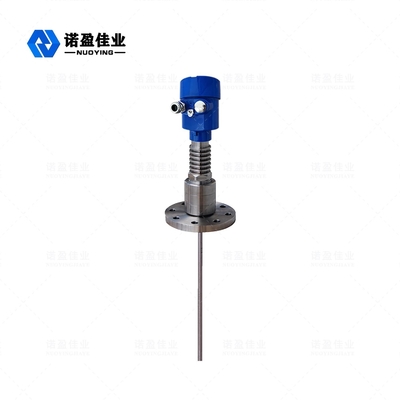

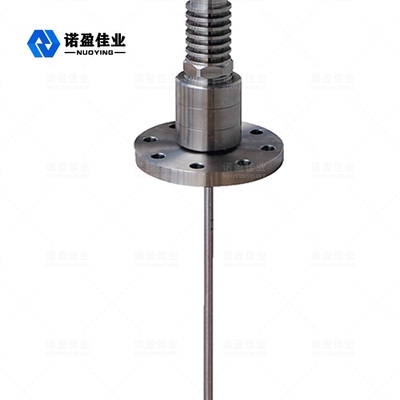

NYRD705 1.8GHz Guided Wave Radar Level Meter Meetbereik 6m

NYRD7051.8GHz geleide golf Radar Niveau Meter

Geleide golfradar niveaumeter, een niveaumeetinstrument in de chemische industrie.Geleide golfradarniveaumeter is een radarniveaumeter gebaseerd op het principe van tijddomeinreflectometrie (TDR).De elektromagnetische puls van de radarniveaumeter gaat met de snelheid van het licht langs de kabel of sondestaaf.Wanneer het het oppervlak van het gemeten medium raakt, wordt een deel van de puls van de radarniveaumeter gereflecteerd om een ​​echo te vormen en keert het langs hetzelfde pad terug naar de pulszender.De afstand tussen de launcher en het oppervlak van het gemeten medium is evenredig met de voortplantingstijd van de puls in de tussentijd, en de hoogte van het vloeistofniveau wordt berekend.

Radar Niveau MeterTechnische parameter

ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

Radar Niveau MeterBediening Beginsel

De hoogfrequente microgolfpuls die wordt uitgezonden door de geleide golfradar plant zich voort langs de detectiecomponent (staalkabel of stalen staaf), en wanneer deze het gemeten medium ontmoet, veroorzaakt het vanwege de plotselinge verandering van de diëlektrische constante reflectie, en een deel van de pulsenergie wordt teruggekaatst.Het tijdsinterval tussen de uitgezonden puls en de gereflecteerde puls is evenredig met de afstand van het gemeten medium.

Radar Niveau MeterInstallatie Vereisten

Standaard installatiemethode:

◎ Het wordt aanbevolen om op 1/4 of 1/6 van de containerdiameter te installeren.
Opmerking: De minimale afstand tot de tankwand is L0≥300mm, H0≥50mm.
◎ Blijf uit de buurt van de inlaat en uitlaat.
◎ Blijf uit de buurt van obstakels zoals eindschakelaars, verwarmingsspiralen, roerwerken, enz. Opmerking: De afstand tussen de sonde en het obstakel is ≥200 mm.
◎ Als de container een metalen blikje is, mag de radar de wand en bodem van het blik in het hele bereik niet raken.
◎ Als de bodem van de container taps toeloopt, kan de radar in het midden van de bovenkant van de tank worden geïnstalleerd.
◎ De hoogte van de korte installatieleiding moet L1≤10cm zijn.

Radar Niveau MeterElektrische verbindingen

◎ Voedingsspanning

(4 ~20)mA/HART (tweedraads)
De voeding en het uitgangsstroomsignaal delen een tweeaderige afgeschermde kabel.Raadpleeg de technische gegevens voor het specifieke voedingsspanningsbereik.Voor het intrinsiek veilige type moet een veiligheidsbarrière worden geplaatst tussen de voeding en het instrument.

(4~20) mA/HART (vierdraads)
De voeding en het stroomsignaal zijn gescheiden en gebruiken elk een tweeaderige afgeschermde draad.Raadpleeg de technische gegevens voor het specifieke voedingsspanningsbereik.

RS485/Modbus
De voeding en het Modbus-signaal zijn gescheiden en gebruiken elk een tweeaderige afgeschermde draad.Voor specifiek voedingsspanningsbereik zie technische gegevens.

◎ Verbindingsmethode

◎ Explosieveilige aansluiting

Radar Niveau MeterSelectieTabel

Bijvoorbeeld: NYRD705-AC1A33VAPM1000
