Productdetails:
|
| Het meten van waaier: | 6m | Frequentiegebied: | 1,8 GHz |
|---|---|---|---|
| gevalmateriaal: | roestvrijstalen kast | Procesverbinding: | Schroefdraad, (facultatieve) Flens, |
| Beschermingsrang: | Vertoningsinstrument IP67, IP68 | Werkende Temperatuur: | -40~130℃ |
| Signaaloutput: | 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad) | Procesdruk: | -1~40BAR |
| Hoog licht: | 100MHZ de Zender van het radarniveau,De Zender IP68 van het radarniveau,IP68 de zender van het microgolfniveau |
||

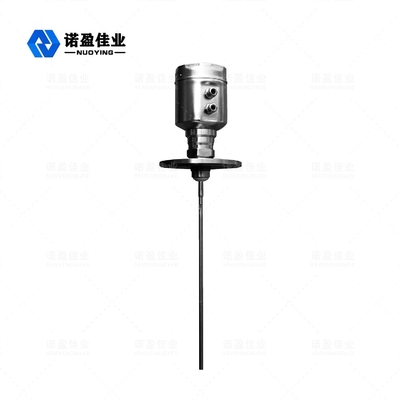

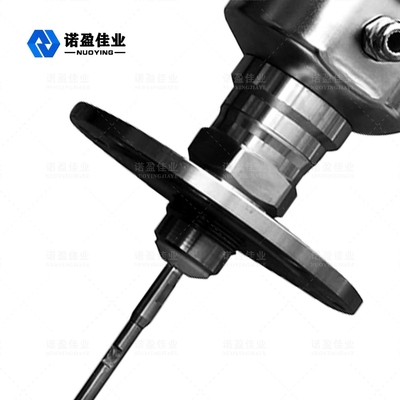

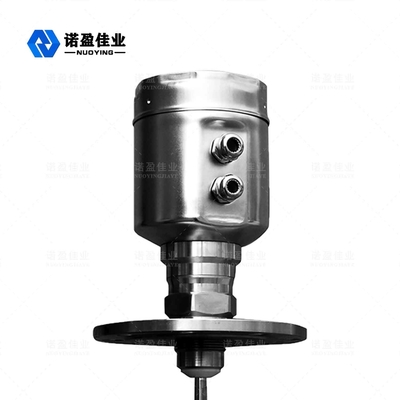

NYRD702 (Roestvrij staal) 1.8GHz Geleide het Niveaumeter van de Golfradar
De geleide die het niveaumeter van de golfradar is een niveaumeter op het principe van de bezinning wordt gebaseerd van het tijddomein (TDR). De elektromagnetische impuls van de radar vlakke maat verspreidt zich langs de de staalkabel of sonde bij de snelheid van licht. Een deel van de impuls van de niveaumeter wordt weerspiegeld om een echo te vormen en naar de impulszender langs dezelfde weg te terugkeren. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die periode, en de vloeibare niveauhoogte wordt berekend.
De Meter Technische Parameter van het radarniveau
| Parameters |
Frequentie: 100MHZ-1.8GHZ Het meten van waaier: - kabel: 030m; coaxiale staaf: 06m Herhaalbaarheid: ± 3mm Resolutie: 1mm Steekproefonderzoek: echo 55 steekproeven/s Reactiesnelheid: 0.2S (afhankelijk van het daadwerkelijke gebruik) Het signaal van de outputstroom: 4-20mA Nauwkeurigheid: <0> |
| Communicatie Interface | HERT communicatie protocol |
| Procesverbinding |
G1-1/2 Flens DN50, DN80, DN100, DN150 |
| Procesdruk | -1 ~ 40bar |
| Macht |
Macht: 24VDC (± 10%), rimpelingsvoltage: 1Vpp Machtsconsumptie: maximum 22.5mA |
| Milieuvoorwaarden | temperatuur -40 ℃ ~ +80 ℃ |
| De rang van de huisvestingsbescherming | IP68 |
| Explosieniveaus | EXiaIICT6 |
| Instrumentatievoeding en de draadverbinding van de signaaloutput |
Het delen van een twee-kern beschermde kabel Kabelingang: 2 M20 × 1,5 (de kabelsdiameter van 5 - 9mm) |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
De Meter Werkend Principe van het radarniveau
De geleide Golfradar is het soort meetinstrument dat op het principe van tijdreis gebaseerd is. De reizen van de radargolf bij de snelheid van licht, en zijn lopende tijd kunnen in een niveausignaal door de elektronische componenten worden omgezet. De sonde zendt impulsen met hoge frekwentie uit die langs de kabel uitspreiden, en de impulsen worden terug weerspiegeld wanneer zij de materiële oppervlakte ontmoeten en door de ontvanger binnen de meter ontvangen. Het afstandssignaal wordt dan omgezet in het niveausignaal.
De vereisten van de de Meterinstallatie van het radarniveau
Metingswaaier
Symboolverklaring:
H- Metingswaaier
L- Lege tankafstand
B- De dode hoek bij de bovenkant
E- De minimumafstand tussen de sonde en de tankmuur
De dode hoek verwijst naar de minimumafstand tussen het hoogste niveau van de materiële oppervlakte en het metingsreferentiepunt.
De bodem dode hoek verwijst naar de afstand dichtbij de kabelbodem die niet precies kan worden gemeten.
De efficiënte afstand is tussen de hoogste dode hoek en de bodem dode hoek.
Nota: Kan slechts wanneer het materiële niveau bij tussen de bovenkant en bodem dode hoeken is een betrouwbare meting van het materiële niveau worden gewaarborgd.
Installatiegids
De installatiegids is hieronder op kabel en staafsondes voor het meten van vaste deeltjes en vloeistoffen van toepassing. De coaxiale tubulaire sondes zijn slechts geschikt voor vloeibare voorwerpen.
Installatiestandpunt:
