Productdetails:
|
| Het meten van waaier: | kabel 30m; staaf, coaxiale 6m | Procesdruk: | 10-40bar |
|---|---|---|---|
| Antennemateriaal: | (facultatief) 304,316L | Procesverbinding: | (Facultatieve) flens, |
| De rang van de huisvestingsbescherming: | IP68 | Werkende Temperatuur: | -40~130℃, - 40~250℃ |
| Signaaloutput: | 4-20mA/HART (Twee wire/FOUR-draad) | Reactiesnelheid: | : 0.2S (afhankelijk van het daadwerkelijke gebruik) |
| Hoog licht: | NYRD703 Geleide golfniveauzender,Geleide golfniveauzender 316L,316L gwr-niveauzender |
||

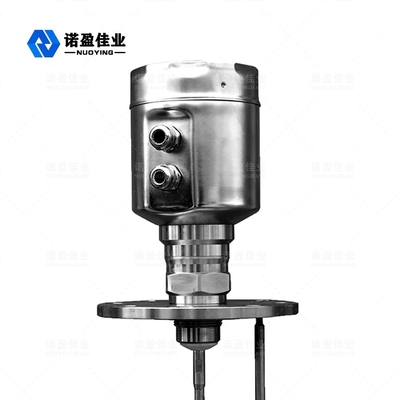

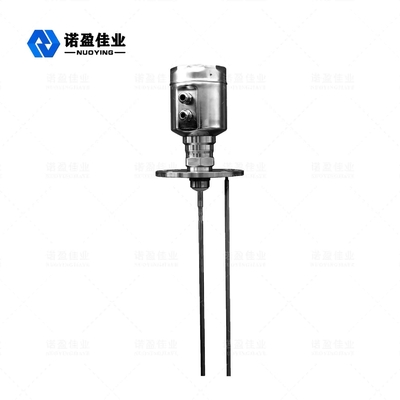

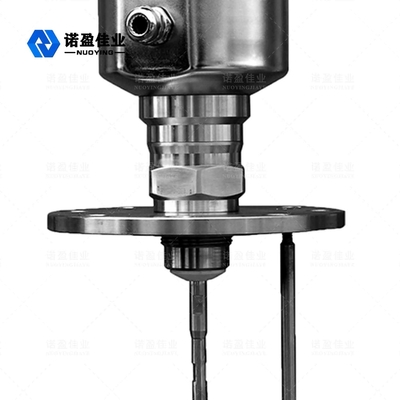

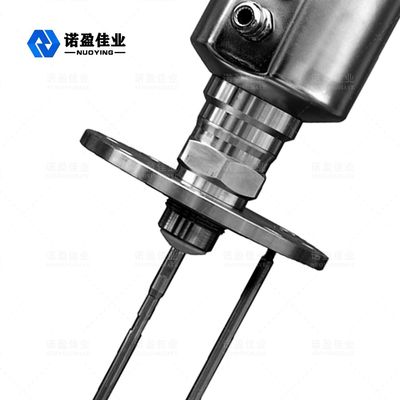

NYRD703 (roestvrij staal) 1,8 GHz geleide golf Radar Niveau Meter
De geleide golfradarniveaumeter is een niveaumeter gebaseerd op het principe van tijddomeinreflectie (TDR).De elektromagnetische puls van de radarniveaumeter plant zich met de snelheid van het licht voort langs de staalkabel of sonde.Een deel van de puls van de niveaumeter wordt gereflecteerd om een echo te vormen en langs dezelfde weg terug te keren naar de pulszender.De afstand tussen de zender en het oppervlak van het gemeten medium is evenredig met de voortplantingstijd van de puls gedurende die periode en de hoogte van het vloeistofniveau wordt berekend.
Radar Niveau MeterTechnische parameter
| Parameters: |
Frequentie: 100MHZ-1.8GHZ Meetbereik:-kabel: 0-30m;staaf, coaxiaal: 0-6m Herhaalbaarheid: ± 3 mm Resolutie: 1 mm Bemonstering: echo 55 monsters / s Reactiesnelheid: 0.2S (afhankelijk van het daadwerkelijke gebruik) Uitgangsstroomsignaal: 4-20mA Nauwkeurigheid: <0,1% |
| Communicatie-interface: | HART-communicatieprotocol |
| Procesverbinding |
G1-1/2 Flens DN50, DN80, DN100, DN150 |
| Procesdruk | -1 ~ 40bar |
| Stroom |
Vermogen: 24VDC (± 10%), rimpelspanning: 1Vpp Stroomverbruik: max 22,5mA |
| Milieu omstandigheden | temperatuur -40 ℃ ~ +80 ℃ |
| Beschermingsklasse behuizing: | IP68 |
| Explosieniveaus | EXiaIICT6 |
| Instrumentatie voeding en signaaluitgang draadaansluiting |
Een tweeaderige afgeschermde kabel delen Kabelinvoer: 2 M20 × 1,5 (de kabeldiameter van 5 - 9 mm) |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Radar Niveau MeterBediening Beginsel
Guided Wave Radar is het soort meetinstrument dat gebaseerd is op het principe van tijdreizen.De radargolf reist met de snelheid van het licht en de looptijd ervan kan door de elektronische componenten worden omgezet in een niveausignaal.De sonde zendt hoogfrequente pulsen uit die zich langs de kabel verspreiden, en de pulsen worden teruggekaatst wanneer ze het materiaaloppervlak tegenkomen en ontvangen door de ontvanger in de meter.Het afstandssignaal wordt dan omgezet in het niveausignaal.
Invoer
Het gereflecteerde pulssignaal wordt langs de kabel teruggeleid naar het elektronische circuit van de meter, en de microprocessor verwerkt dit signaal om de echo te identificeren die wordt geproduceerd door de microgolfpulsen aan het materiaaloppervlak.De herkenning van het juiste echosignaal gebeurt door de intelligente software.De afstand D tot het materiaaloppervlak is evenredig met de tijdreis T van de puls:
D=C×T/2
waarbij C de lichtsnelheid is
Aangezien de afstand E van de lege tank bekend is, is het niveau L:
L=ED
Uitgang:
Stel dienovereenkomstig in op de lege tankhoogte E (= het nulpunt), de volle tankhoogte F (= de volledige schaal) en enkele toepassingsparameters.De toepassingsparameters zorgen ervoor dat het instrument zich automatisch aanpast aan de meetomgeving, wat overeenkomt met de output van 4 ~ 20mA.
Radar Niveau MeterInstallatie Vereisten
Maatregelement Rwoede
Symbool explanatie:
H ---- Meetbereik:
L ---- Lege tankafstand:
B ---- Het blinde gebied bovenaan
E ---- De minimale afstand tussen de sonde en de tankwand:
Het blinde gebied verwijst naar de minimale afstand tussen het hoogste niveau van het materiaaloppervlak en het meetreferentiepunt.
Het onderste blinde gebied verwijst naar de afstand nabij de kabelbodem die niet precies kan worden gemeten.
De effectieve afstand is die tussen het bovenste blinde gebied en het onderste blinde gebied.
Opmerking:Alleen wanneer het materiaalniveau zich tussen de bovenste en onderste blinde gebieden bevindt, kan een betrouwbare meting van het materiaalniveau worden gegarandeerd.
Installatie gids
De volgende installatiehandleiding is geschikt voor kabel- en staafsondes voor het meten van vaste deeltjes en vloeistoffen.De coaxiale buisvormige sonde wordt alleen op het vloeibare object aangebracht.
Installatie positie:
Probeer weg te blijven van de uitlaat en inlaat.
De meter mag de binnenwand van de tank niet raken voor metalen tanks en plastic tanks.Als het een metalen tank is, mag de materiaalniveaumeter niet in het midden van de tank worden geïnstalleerd.
Er wordt voorgesteld om op 1/4 van de silodiameter te installeren.
Sondes van het type kabel of staaf moeten op een afstand van niet minder dan 30 cm van de tankwand worden gehouden.
De bodem van de sonde moet ongeveer 30 mm van de tankbodem zijn.
De sonde moet een afstand houden van niet minder dan 200 mm van de obstakels in de tank.
De sensor kan in het midden van de tanktop worden geïnstalleerd, als de bodem van de container een kegel is, zodat de meting naar de tankbodem kan worden uitgevoerd.
De afbeelding rechts toont het staafvormige radarinstallatieschema, dat voornamelijk wordt gebruikt voor het meten van vloeistofniveaus.
