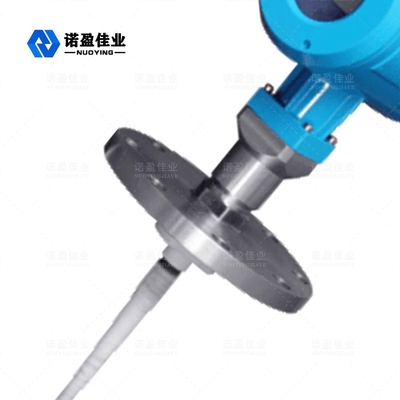

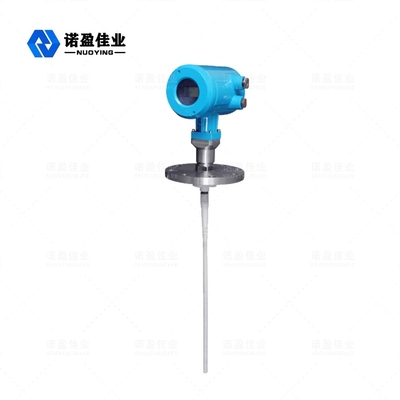

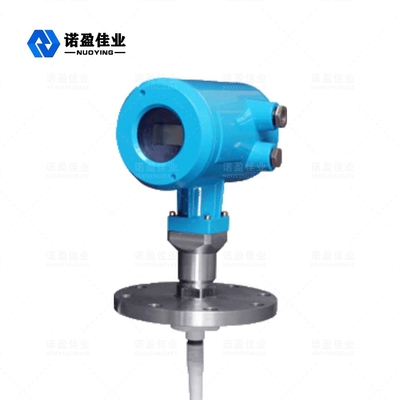

Van de de Golfradar van NYRD702 1.8GHz Geleide het Niveaumeter die Range0~6m-Niveauzender meten

Van de de Golfradar van NYRD702 1.8GHz Geleide het Niveaumeter

De geleide die het niveaumeter van de golfradar is een niveaumeter op het principe van de bezinning wordt gebaseerd van het tijddomein (TDR). De elektromagnetische impuls van de radar vlakke maat verspreidt zich langs de de staalkabel of sonde bij de snelheid van licht. Een deel van de impuls van de niveaumeter wordt weerspiegeld om een echo te vormen en naar de impulszender langs dezelfde weg te terugkeren. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die periode, en de vloeibare niveauhoogte wordt berekend.

De Meter Technische Parameter van het radarniveau

※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!

De Meter Werkend Principe van het radarniveau

De geleide Golfradar is het soort meetinstrument dat op het principe van tijdreis gebaseerd is. De reizen van de radargolf bij de snelheid van licht, en zijn lopende tijd kunnen in een niveausignaal door de elektronische componenten worden omgezet. De sonde zendt impulsen met hoge frekwentie uit die langs de kabel uitspreiden, en de impulsen worden terug weerspiegeld wanneer zij de materiële oppervlakte ontmoeten en door de ontvanger binnen de meter ontvangen. Het afstandssignaal wordt dan omgezet in het niveausignaal.

De Eigenschappen van het de Meterontwerp van het radarniveau

◎De geleide het niveaumeter van de golfradar keurt de geavanceerde technologie van de microgolfverwerking en de unieke Echo Discovery-technologie van de echoverwerking, contactmeting, hoge metingsnauwkeurigheid en nauwkeurigere meting goed. Tegelijkertijd, is de geleide golfradar bestand tegen adhesie en niet door de externe omgeving zoals middelgrote temperatuur en adhesie beïnvloed.
◎Een verscheidenheid van methodes van de procesverbinding en types van opsporingscomponenten maken tot geleide de golfradar van 70X reeks vlakke maten geschikt voor diverse complexe arbeidsvoorwaarden en toepassingen. Zoals: op hoge temperatuur, hoge druk en klein diëlektrische constantemiddel.
◎Gebruikend impuls het werk wijze, heeft het product uiterst - lage emissiemacht, en kan in divers metaal en non-metal worden geïnstalleerd
containers zonder kwaad aan menselijk lichaam en het milieu.

De vereisten van de de Meterinstallatie van het radarniveau

Metingswaaier

Symboolverklaring:

H- Metingswaaier

L- Lege tankafstand

B- De dode hoek bij de bovenkant

E- De minimumafstand tussen de sonde en de tankmuur

De dode hoek verwijst naar de minimumafstand tussen het hoogste niveau van de materiële oppervlakte en het metingsreferentiepunt.

De bodem dode hoek verwijst naar de afstand dichtbij de kabelbodem die niet precies kan worden gemeten.

De efficiënte afstand is tussen de hoogste dode hoek en de bodem dode hoek.

Nota: Slechts wanneer kan het materiële niveau bij tussen de bovenkant en bodem dode hoeken is een betrouwbare meting van het materiële niveau worden gewaarborgd.

De Meter Electricalconnections van het radarniveau

◎Leveringsvoltage

(4 ~20) (Two-wire) mA/HART
De voeding en het signaal van de outputstroom delen een twee-kern beschermde kabel. Verwijs naar de technische gegevens voor de specifieke waaier van het leveringsvoltage. Voor het intrinsiek veilige type, moet een veiligheidsbarrière tussen de voeding en het instrument worden toegevoegd.

(4~20) (Four-wire) mA/HART
De voeding en het huidige signaal zijn gescheiden, en elk gebruikt een twee-kern beschermde draad. Verwijs naar de technische gegevens voor de specifieke waaier van het leveringsvoltage.

RS485/Modbus
De voeding en het Modbus-signaal zijn gescheiden, en elk gebruikt een twee-kern beschermde draad. Voor de specifieke waaier van het leveringsvoltage zie technische gegevens.
