Productdetails:
|
| Het meten van waaier: | 30m | Voeding: | 24VDC |
|---|---|---|---|
| Materiaal: | (facultatief) 304,316L | Procesverbinding: | (Facultatieve) flens, |
| Nauwkeurigheid: | <0> | Werkende Temperatuur: | -40~130℃ |
| Herhaalbaarheid: | ± 3mm | Antennetype: | dubbele kabelantenne |
| Hoog licht: | 1mm Geleide het Niveauzender van de Golfradar,De Zender Lage Diëlektrisch van het radarniveau,1mm GWR niveauzender |
||

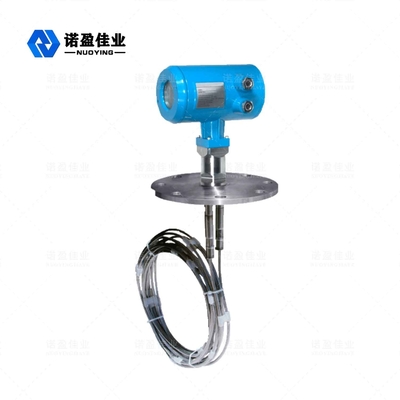

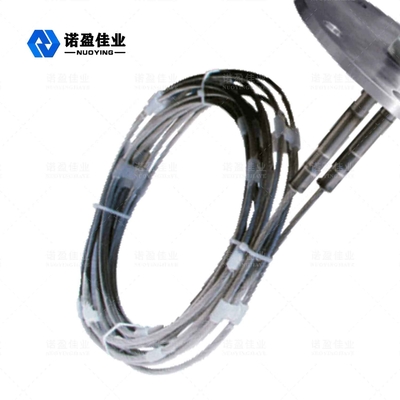

NYRD703 1.8GHz leidde van de het Niveaumeter van de Golfradar de Meting van de het Niveauzender van Laag Diëlektrisch Constant Media
Van de de Golfradar van NYRD703 1.8GHz Geleide het Niveaumeter
De geleide die het niveaumeter van de golfradar is een niveaumeter op het principe van de bezinning wordt gebaseerd van het tijddomein (TDR). De elektromagnetische impuls van de radar vlakke maat verspreidt zich langs de de staalkabel of sonde bij de snelheid van licht. Een deel van de impuls van de niveaumeter wordt weerspiegeld om een echo te vormen en naar de impulszender langs dezelfde weg te terugkeren. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die periode, en de vloeibare niveauhoogte wordt berekend.
De Meter Technische Parameter van het radarniveau
| Parameters |
Frequentie: 100MHZ-1.8GHZ Het meten van waaier: - kabel: 030m; coaxiale staaf: 06m Herhaalbaarheid: ± 3mm Resolutie: 1mm Steekproefonderzoek: echo 55 steekproeven/s Reactiesnelheid: 0.2S (afhankelijk van het daadwerkelijke gebruik) Het signaal van de outputstroom: 4-20mA Nauwkeurigheid: <0> |
| Communicatie Interface | HERT communicatie protocol |
| Procesverbinding |
G1-1/2 Flens DN50, DN80, DN100, DN150 |
| Procesdruk | -1 ~ 40bar |
| Macht |
Macht: 24VDC (± 10%), rimpelingsvoltage: 1Vpp Machtsconsumptie: maximum 22.5mA |
| Milieuvoorwaarden | temperatuur -40 ℃ ~ +80 ℃ |
| De rang van de huisvestingsbescherming | IP68 |
| Explosieniveaus | EXiaIICT6 |
| Instrumentatievoeding en de draadverbinding van de signaaloutput |
Het delen van een twee-kern beschermde kabel Kabelingang: 2 M20 × 1,5 (de kabelsdiameter van 5 - 9mm) |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
De Meter Werkend Principe van het radarniveau
De geleide Golfradar is het soort meetinstrument dat op het principe van tijdreis gebaseerd is. De reizen van de radargolf bij de snelheid van licht, en zijn lopende tijd kunnen in een niveausignaal door de elektronische componenten worden omgezet. De sonde zendt impulsen met hoge frekwentie uit die langs de kabel uitspreiden, en de impulsen worden terug weerspiegeld wanneer zij de materiële oppervlakte ontmoeten en door de ontvanger binnen de meter ontvangen. Het afstandssignaal wordt dan omgezet in het niveausignaal.
De vereisten van de de Meterinstallatie van het radarniveau
Metingswaaier
De dode hoek verwijst naar de minimumafstand tussen het hoogste niveau van de materiële oppervlakte en het metingsreferentiepunt.
De bodem dode hoek verwijst naar de afstand dichtbij de kabelbodem die niet precies kan worden gemeten.
De efficiënte afstand is tussen de hoogste dode hoek en de bodem dode hoek.
Nota: Slechts wanneer het materiële niveau bij tussen de bovenkant en bodem dode hoeken is een betrouwbare meting van het materiële niveau worden gewaarborgd kan.
Installatiegids
De volgende installatiegids is geschikt voor dat van kabel en staafsondes voor meting van vaste deeltjes en vloeistof. De coaxiale tubulaire sonde wordt toegepast slechts op het vloeibare voorwerp.
Installatiestandpunt:
Probeer om vanaf de afzet en de inham te blijven.
De meter zou niet de tank interne muur voor metaaltanks en plastic tanks moeten raken. Als het een metaaltank is, zou de materiële niveaumeter niet op het centrum van de tank moeten worden geïnstalleerd.
Het wordt voorgesteld om bij 1/4 van de silodiameter te installeren.
De sondes van kabel of staaftypes zouden een afstand vanaf de tankmuur moeten houden niet minder dan 30cm.
De sondebodem zou ongeveer 30mm moeten zijn aan de tankbodem.
De sonde zou een afstand niet minder dan 200mm van de hindernissen binnen de tank moeten houden.
De sensor kan op het centrum van het mouwloze onderhemd worden geïnstalleerd, als de bodem van de container een kegel is, zodat kan de meting aan de tankbodem worden genomen.
Het beeld op het recht toont het van de staaf-type diagram radarinstallatie, voor vloeibare niveaumeting die hoofdzakelijk wordt gebruikt.
De beneden-trekt kracht was op de kabel van toepassing
Wanneer ladend en lossend, het materiaal beneden-trekt kracht aan de kabel zal produceren, die door de volgende factoren wordt bepaald:
Installatiegids voor vloeibare meting
De installatiegids is hieronder op staaf en kabel-type sondes van toepassing. De tubulaire sondemeting is niet verwant met de installatiemethode.
Installatiestandpunt
Hindernissen binnen tank
Interferentieverwijdering
