Productdetails:
|
| Het meten van waaier: | 6m | Voeding: | 24VDC |
|---|---|---|---|
| Materiaal: | (facultatief) 304,316L | Opzettende Methode: | flenssteun of draadsteun |
| Beschermingsrang: | Vertoningsinstrument IP67 | Werkende Temperatuur: | -40~130℃, - 40~250℃ |
| Signaaloutput: | 4-20mA/HART/RS485/Modbus | Frequentie: | 100MHZ-1.8GHZ |
| Hoog licht: | 24VDC GWR-niveauzender,GWR-niveauzender 4-20mA,GWR In-line zender |
||

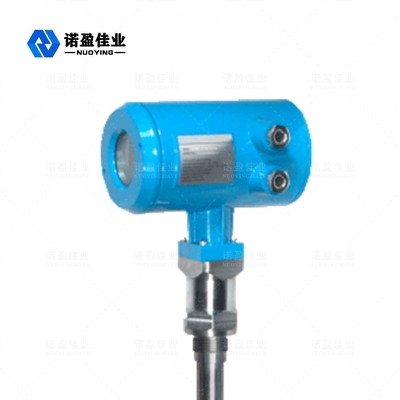

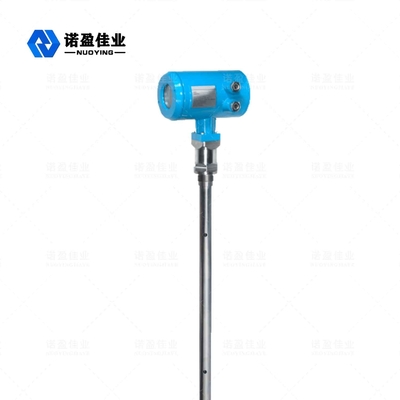

NYRD704 1,8 GHz geleide golf Radar Niveau Meter
De geleide golfradarniveaumeter is een niveaumeter gebaseerd op het principe van tijddomeinreflectie (TDR).De elektromagnetische puls van de radarniveaumeter plant zich met de snelheid van het licht voort langs de staalkabel of sonde.Een deel van de puls van de niveaumeter wordt gereflecteerd om een echo te vormen en langs dezelfde weg terug te keren naar de pulszender.De afstand tussen de zender en het oppervlak van het gemeten medium is evenredig met de voortplantingstijd van de puls gedurende die periode en de hoogte van het vloeistofniveau wordt berekend.
Radar Niveau MeterTechnische parameter
| Parameters: |
Frequentie: 100MHZ-1.8GHZ Meetbereik:-kabel: 0-30m;staaf, coaxiaal: 0-6m Herhaalbaarheid: ± 3 mm Resolutie: 1 mm Bemonstering: echo 55 monsters / s Reactiesnelheid: 0.2S (afhankelijk van het daadwerkelijke gebruik) Uitgangsstroomsignaal: 4-20mA Nauwkeurigheid: <0,1% |
| Communicatie-interface: | HART-communicatieprotocol |
| Procesverbinding |
G1-1/2 Flens DN50, DN80, DN100, DN150 |
| Procesdruk | -1 ~ 40bar |
| Stroom |
Vermogen: 24VDC (± 10%), rimpelspanning: 1Vpp Stroomverbruik: max 22,5mA |
| Milieu omstandigheden | temperatuur -40 ℃ ~ +80 ℃ |
| Beschermingsklasse behuizing: | IP68 |
| Explosieniveaus | EXiaIICT6 |
| Instrumentatie voeding en signaaluitgang draadaansluiting |
Een tweeaderige afgeschermde kabel delen Kabelinvoer: 2 M20 × 1,5 (de kabeldiameter van 5 - 9 mm) |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Radar Niveau MeterInstallatie Vereisten
Installatie gids
De volgende installatiehandleiding is geschikt voor kabel- en staafsondes voor het meten van vaste deeltjes en vloeistoffen.De coaxiale buisvormige sonde wordt alleen op het vloeibare object aangebracht.
Installatie positie:
Probeer weg te blijven van de uitlaat en inlaat.
De meter mag de binnenwand van de tank niet raken voor metalen tanks en plastic tanks.Als het een metalen tank is, mag de materiaalniveaumeter niet in het midden van de tank worden geïnstalleerd.
Er wordt voorgesteld om op 1/4 van de silodiameter te installeren.
Sondes van het type kabel of staaf moeten op een afstand van niet minder dan 30 cm van de tankwand worden gehouden.
De bodem van de sonde moet ongeveer 30 mm van de tankbodem zijn.
De sonde moet een afstand houden van niet minder dan 200 mm van de obstakels in de tank.
De sensor kan in het midden van de tanktop worden geïnstalleerd, als de bodem van de container een kegel is, zodat de meting naar de tankbodem kan worden uitgevoerd.
De afbeelding rechts toont het staafvormige radarinstallatieschema, dat voornamelijk wordt gebruikt voor het meten van vloeistofniveaus.
kenmerks:
Kan een materiaal meten waarvan de diëlektrische constante groter is dan of gelijk is aan 1,4.
Over het algemeen gebruikt voor het meten van het materiaal waarvan de viscositeit lager is dan of gelijk is aan 500cst en minder waarschijnlijk hechting veroorzaakt.
Het maximale bereik van staafradar kan 6 m bereiken.
Hebben een sterk remmend vermogen op de stoom en het schuim, zodat de meting niet wordt beïnvloed.
Voor het vloeibare materiaal waarvan de diëlektrische constante relatief klein is, kan de dubbelstaafsmeetmethode worden toegepast om de goede meetnauwkeurigheid te garanderen.
De neerwaartse trekkracht die op de kabel wordt uitgeoefend
Bij het laden en ontladen genereert het materiaal een neerwaartse trekkracht op de kabel, die wordt bepaald door de volgende factoren:
Installatiehandleiding voor vloeistofmeting
De onderstaande installatiehandleiding is van toepassing op staaf- en kabelsondes.De meting van de buissonde is niet gerelateerd aan de installatiemethode.
Obstakels binnen tank
Interferentie verwijderen
Vloeibare standaardinstallatie
Buissonde is de beste oplossing voor het medium waarvan de viscositeit kleiner is dan of gelijk is aan 500cst en dat niet gemakkelijk te hechten is.De kenmerken zijn als volgt:
