Productdetails:
|

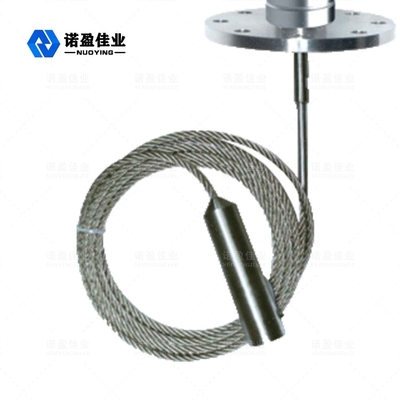

| Het meten van waaier: | 30m | Antennetype: | kabel op hoge temperatuur en de antenne van de hoge druk |
|---|---|---|---|
| Bemonstering: | echo 55 steekproeven/s | Procesverbinding: | (Facultatieve) flensinstallatie |
| Explosieniveaus: | EXiaIICT6 | Werkende Temperatuur: | -40~500℃ |
| Signaaloutput: | 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad) | Procesdruk: | -0.1-4MPa, -1~40BAR |
| Hoog licht: | 1.8GHz geleide het Niveauzender van de Golfradar,30m Geleide het Niveauzender van de Golfradar,de 30m Geleide Zender van het Golfniveau |
||

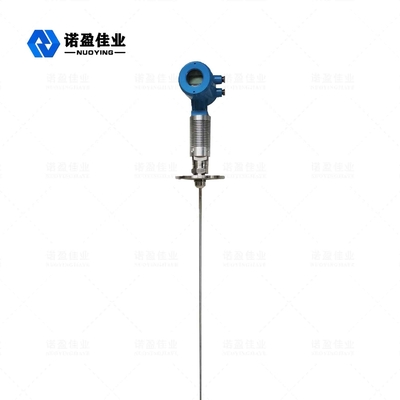

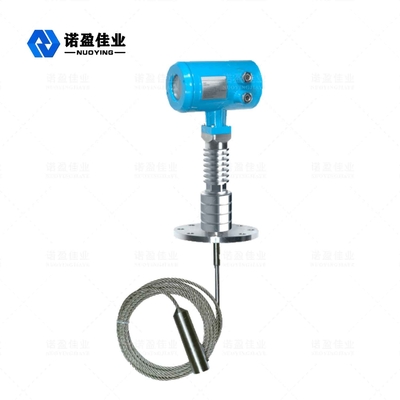

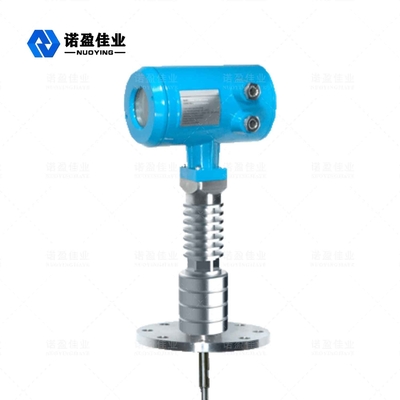

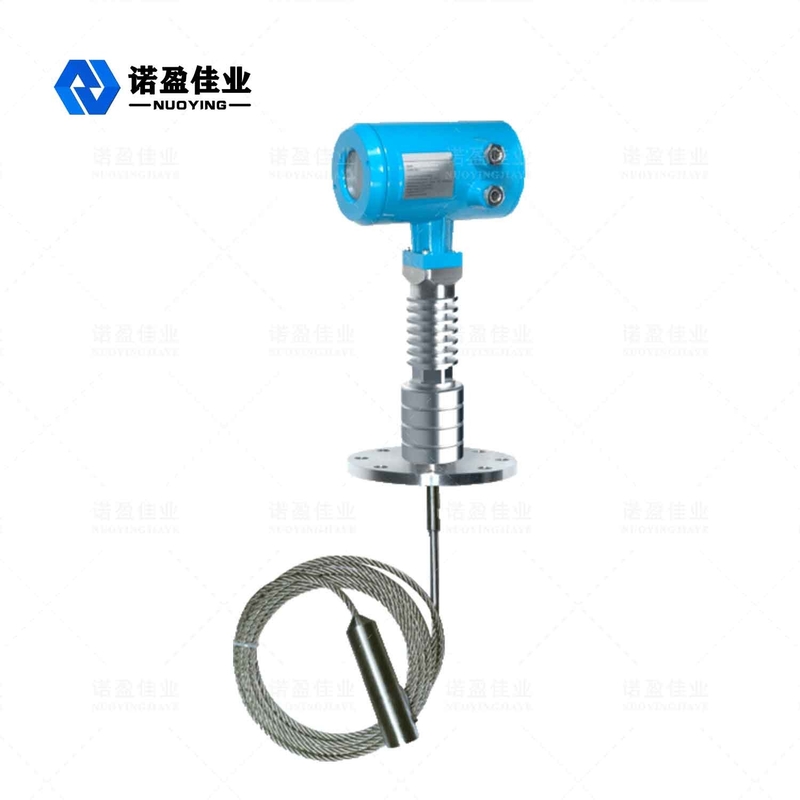

Van de de Golfradar van NYRD705 1.8GHz Geleide het Niveaumeter
De geleide die het niveaumeter van de golfradar is een niveaumeter op het principe van de bezinning wordt gebaseerd van het tijddomein (TDR). De elektromagnetische impuls van de radar vlakke maat verspreidt zich langs de de staalkabel of sonde bij de snelheid van licht. Een deel van de impuls van de niveaumeter wordt weerspiegeld om een echo te vormen en naar de impulszender langs dezelfde weg te terugkeren. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die periode, en de vloeibare niveauhoogte wordt berekend.
De Meter Technische Parameter van het radarniveau
| Parameters |
Frequentie: 100MHZ-1.8GHZ Het meten van waaier: - kabel: 030m; coaxiale staaf: 06m Herhaalbaarheid: ± 3mm Resolutie: 1mm Steekproefonderzoek: echo 55 steekproeven/s Reactiesnelheid: 0.2S (afhankelijk van het daadwerkelijke gebruik) Het signaal van de outputstroom: 4-20mA Nauwkeurigheid: <0> |
| Communicatie Interface | HERT communicatie protocol |
| Procesverbinding |
G1-1/2 Flens DN50, DN80, DN100, DN150 |
| Procesdruk | -1 ~ 40bar |
| Macht |
Macht: 24VDC (± 10%), rimpelingsvoltage: 1Vpp Machtsconsumptie: maximum 22.5mA |
| Milieuvoorwaarden | temperatuur -40 ℃ ~ +80 ℃ |
| De rang van de huisvestingsbescherming | IP68 |
| Explosieniveaus | EXiaIICT6 |
| Instrumentatievoeding en de draadverbinding van de signaaloutput |
Het delen van een twee-kern beschermde kabel Kabelingang: 2 M20 × 1,5 (de kabelsdiameter van 5 - 9mm) |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
De Meter Werkend Principe van het radarniveau
De geleide Golfradar is het soort meetinstrument dat op het principe van tijdreis gebaseerd is. De reizen van de radargolf bij de snelheid van licht, en zijn lopende tijd kunnen in een niveausignaal door de elektronische componenten worden omgezet. De sonde zendt impulsen met hoge frekwentie uit die langs de kabel uitspreiden, en de impulsen worden terug weerspiegeld wanneer zij de materiële oppervlakte ontmoeten en door de ontvanger binnen de meter ontvangen. Het afstandssignaal wordt dan omgezet in het niveausignaal.
Input
Het weerspiegelde impulssignaal wordt geleid langs de kabel terug naar de elektronische kring van de meter, en de microprocessor verwerkt dit signaal die de echo te identificeren door de microgolfimpulsen aan de materiële oppervlakte wordt veroorzaakt. De erkenning van het correcte echosignaal wordt gedaan door de intelligente software. De afstand D aan de materiële oppervlakte is evenredig aan de tijdreis T van de impuls:
D=C×T/2
waar C de snelheid van licht is
Aangezien de afstand E van de lege tank gekend is, is het niveau L:
L=E-D
Output
Reeks dienovereenkomstig aan de lege tankhoogte E (= op het absolute nulpunt), de volledige tankhoogte F (= het hoogtepunt - schaal) en sommige toepassingsparameters. De toepassingsparameters zullen maken automatisch het instrument aan het metingsmilieu aanpassen, die aan de output van 4 ~ 20mA beantwoorden.
De Meter Electricalconnections van het radarniveau
◎Leveringsvoltage
(4 ~20) (Two-wire) mA/HART
De voeding en het signaal van de outputstroom delen een twee-kern beschermde kabel. Verwijs naar de technische gegevens voor de specifieke waaier van het leveringsvoltage. Voor het intrinsiek veilige type, moet een veiligheidsbarrière tussen de voeding en het instrument worden toegevoegd.
(4~20) (Four-wire) mA/HART
De voeding en het huidige signaal zijn gescheiden, en elk gebruikt een twee-kern beschermde draad. Verwijs naar de technische gegevens voor de specifieke waaier van het leveringsvoltage.
RS485/Modbus
De voeding en het Modbus-signaal zijn gescheiden, en elk gebruikt een twee-kern beschermde draad. Voor de specifieke waaier van het leveringsvoltage zie technische gegevens.
