Productdetails:
|
| Het meten van waaier: | 30m | Frequentie: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Materiaal: | (facultatief) 304,316L | Procesverbinding: | Schroefdraad, (facultatieve) Flens, |
| Beschermingsrang: | Vertoningsinstrument IP67, IP67 | Bemonstering: | echo 55 steekproeven/s |
| Communicatie interface: | HERT communicatie protocol | Procesdruk: | -0.1-4MPa |

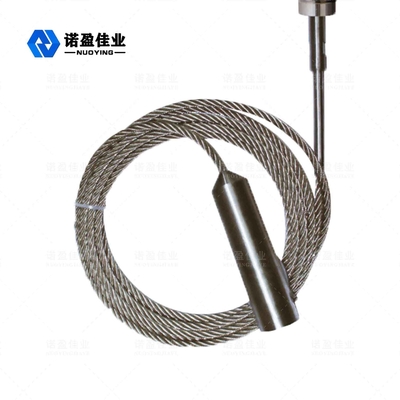

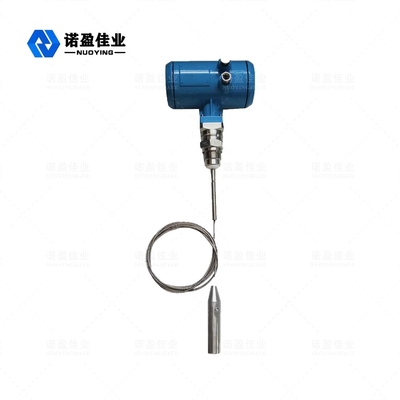

NYRD701 1,8 GHz geleide golf Radar Niveau Meter
De geleide golfradarniveaumeter is een niveaumeter gebaseerd op het principe van tijddomeinreflectie (TDR).De elektromagnetische puls van de radarniveaumeter plant zich met de snelheid van het licht voort langs de staalkabel of sonde.Een deel van de puls van de niveaumeter wordt gereflecteerd om een echo te vormen en langs dezelfde weg terug te keren naar de pulszender.De afstand tussen de zender en het oppervlak van het gemeten medium is evenredig met de voortplantingstijd van de puls gedurende die periode en de hoogte van het vloeistofniveau wordt berekend.
Radar Niveau MeterTechnische parameter
| Parameters: |
Frequentie: 100MHZ-1.8GHZ Meetbereik:-kabel: 0-30m;staaf, coaxiaal: 0-6m Herhaalbaarheid: ± 3 mm Resolutie: 1 mm Bemonstering: echo 55 monsters / s Reactiesnelheid: 0.2S (afhankelijk van het daadwerkelijke gebruik) Uitgangsstroomsignaal: 4-20mA Nauwkeurigheid: <0,1% |
| Communicatie-interface: | HART-communicatieprotocol |
| Procesverbinding |
G1-1/2 Flens DN50, DN80, DN100, DN150 |
| Procesdruk | -1 ~ 40bar |
| Stroom |
Vermogen: 24VDC (± 10%), rimpelspanning: 1Vpp Stroomverbruik: max 22,5mA |
| Milieu omstandigheden | temperatuur -40 ℃ ~ +80 ℃ |
| Beschermingsklasse behuizing: | IP67 |
| Explosieniveaus | EXiaIICT6 |
| Instrumentatie voeding en signaaluitgang draadaansluiting |
Een tweeaderige afgeschermde kabel delen Kabelinvoer: 2 M20 × 1,5 (de kabeldiameter van 5 - 9 mm) |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Radar Niveau MeterBediening Beginsel
Guided Wave Radar is het soort meetinstrument dat gebaseerd is op het principe van tijdreizen.De radargolf reist met de snelheid van het licht en de looptijd ervan kan door de elektronische componenten worden omgezet in een niveausignaal.De sonde zendt hoogfrequente pulsen uit die zich langs de kabel verspreiden, en de pulsen worden teruggekaatst wanneer ze het materiaaloppervlak tegenkomen en ontvangen door de ontvanger in de meter.Het afstandssignaal wordt dan omgezet in het niveausignaal.
Radar Niveau MeterMeetafstand:
De volgende tabel geeft de relatie weer tussen de verschillende categorieën van het gemeten medium en de meetafstand.
| Gemiddelde index | DK(ε) | Vaste deeltjes | Vloeistof | Meetbereik |
| 1 | 1.4…1.6 | －Condenserend gas, bijv. N2CO2 | 3 m (verwijst alleen naar de coaxiale staafsonde) | |
| 2 | 1.6…1.9 |
－Plastic banddeeltjes －Kalksteen, speciaal cement -Suiker |
－Vloeibaar petroleumgas, bijv. propaan －Oplosmiddel Freon 12 / Freon -Palmolie |
25m |
| 3 | 1.9…2.5 | －Gewone cement, Gips | －Minerale olie, Brandstof | 30m |
| 4 | 2,5…4 |
－Granen, Zaad -Steen -Zand |
－Benzeen, styreen, tolueen Fura －Naftaleen |
30m |
| 5 | 4…7 |
－Natte steen, erts -Zout |
- Chloorbenzeen, chloroform - Cellulosespray - Isocyanuraat zoutzuur, amine |
30m |
| 6 | >7 |
- Metaalpoeder - Carbon zwart - Steenkool |
- Waterige vloeistoffen - Alcohol - Vloeibare ammoniak |
30m |
