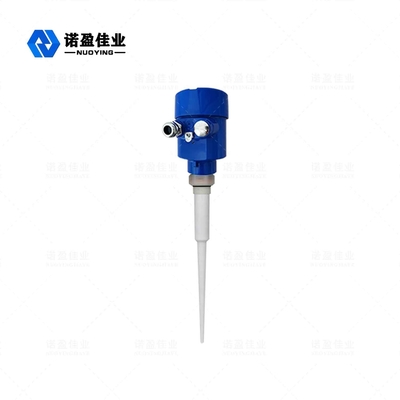

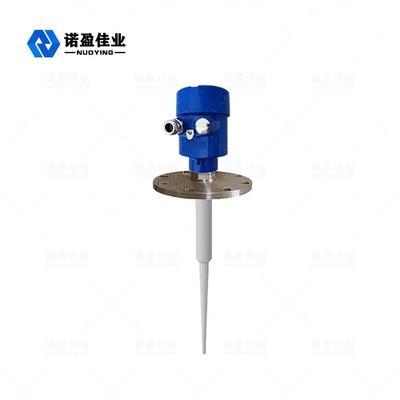

20 m HART-radarniveauzender 24VDC-waterniveauradar

20 m HART-radarniveauzender 24VDC-waterniveauradar
20 m HART-radarniveauzender 24VDC-waterniveauradar 20 m HART-radarniveauzender 24VDC-waterniveauradar

Grote Afbeelding :  20 m HART-radarniveauzender 24VDC-waterniveauradar

Productdetails:
Plaats van herkomst: China
Merknaam: NUOYINGJIAYE
Certificering: Explosion-proof certificate
Modelnummer: NYRD801
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: $350 to $1600
Verpakking Details: 60cm×30cm×30cm, de Uitvoer standaardverpakking
Levertijd: 7 het werkdagen
Betalingscondities: T/T
Levering vermogen: 100 stuks/voor maand

20 m HART-radarniveauzender 24VDC-waterniveauradar

beschrijving
Het meten van waaier: 20m Opzettende Methode: flenssteun of draadsteun
Antennemateriaal: PFA, (facultatieve) PTFE Proces Presure: -1~20bar, - 0.1~2MPa
Het meten van Middel: De eenvoudige, Corrosieve vloeistof van procesvoorwaarden Signaaloutput: 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad)
Procesdruk: -0.1-4MPa, -1~40BAR
Hoog licht:

HART-radarniveauzender

,

radarniveauzender 24VDC

,

24VDC-waterniveauradar



NYRD801 Intelligente radarniveaumeter



Radar Niveau MeterBediening Beginsel



Energiepulsen met lage emissie door zeer korte zend- en ontvangstantennesystemen met microgolven.met de snelheid van het licht.Looptijd kan worden omgezet in de elektronische componenten van niveausignalen.Een speciale tijd voor een zeer korte verlengingsmethode zorgt voor stabiele en nauwkeurige metingen.
Zelfs als de toestand meer complexe gevallen is, is er een valse echo, met de nieuwste microverwerkingstechnologie en debugging-software kan de echo op materiaalniveau nauwkeurig worden geanalyseerd.



Radar Niveau MeterTechnische parameter



Sollicitatie

Procesomstandigheden eenvoudig, Bijtende vloeistof, slurry, vast

voorbeelden: opslagtank voor vloeibaar water;Soda zuur opslagtank;Drijfmest tank;Vaste deeltjes;Kleine tanks

Meetbereik 20m
Materiaal PFA,PTFE (optioneel)
Aanpassingsproces schroefdraad, Flens (optioneel),
Procestemperatuur: -40-130℃
Procesdruk: -1~20bar, -0.1~2MPa
herhaalbaarheid ± 3 mm
Nauwkeurigheid < 0,1%
Frequentielimieten 6,8 GHz
Explosieveilig EXiaIICT6
Beschermingsgraad: IP67
Signaaluitgang: 4-20mA, 4-20mA/HART (twee draads/VIER draad)
Stroomvoorziening 24VDC



ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

Radar Niveau MeterInstallatie Vereisten



Installatiebeschrijving:



Aanbevolen afstand (1) van muur tot de buitenmuur van geïnstalleerde korte pijp:

  • Een afstand van de tankwand: 1/6 van de tankdiameter, min.afstand is 200mm
  • Niet toegestaan ​​om boven de materiaaltoevoersilo te installeren (4)
  • Het is niet toegestaan ​​om in de centrale positie (3) te installeren, als het in het midden wordt geïnstalleerd, zal het een valse golfecho veroorzaken, het onderbreekt de golfecho en veroorzaakt signaalverlies.
  • Als de afstand tussen de meter en de wand van de tank niet kan worden beveiligd, zullen de media op de tankwand worden vastgehecht, waardoor valse golfecho wordt veroorzaakt. Tijdens het debuggen van de meter is de valse golfecho niet opgeslagen.

Geoptimaliseerde installatieoptie

  • Antennegrootte: hoe groter de antennegrootte, hoe kleiner de golfboonhoek en de onderbrekingsgolfecho zal zwakker zijn.
  • Antenne-afstelling: stel de antenne in op de geoptimaliseerde meetpositie.
  • Geleide golfbuis: de geleide golfbuis wordt gebruikt om interferentiegolfecho te voorkomen.

NYRD801 Installatie in de tank



20 m HART-radarniveauzender 24VDC-waterniveauradar 0


Standaard installatie:

  • Antenne kan niet naar tankwand worden gekanteld.
  • Om de invloed van de temperatuur te minimaliseren, plaatst u een veerpakking bij de aansluiting van de flenzen.
  • Voor een staafantenne moet de korte installatiebuis naar buiten worden verlengd.
  • Zet de antenne van het staaftype verticaal;laat de boon niet naar de tankwand wijzen.
