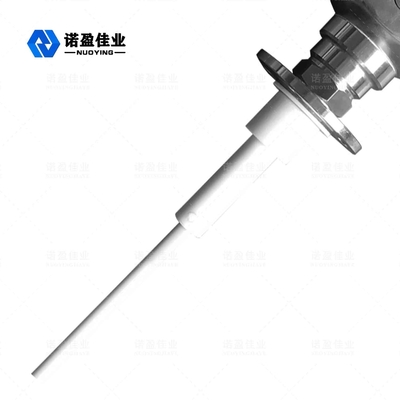

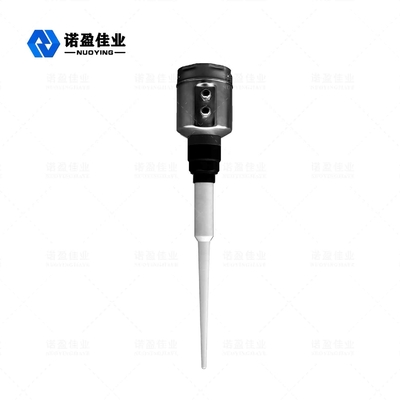

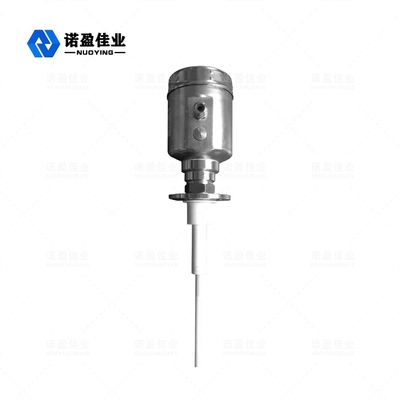

NYRD801 van het de Meterroestvrije staal van het radarniveau de Intelligente Lage Emissie

NYRD801 de intelligente Meter van het Radarniveau

De Meter Werkend Principe van het radarniveau

De lage impulsen van de emissieenergie door zeer korte microgolf die en antennesystemen overbrengen ontvangen. met de snelheid van licht. De lopende tijd kan in de elektronische componenten van niveausignalen worden omgezet. Een speciale tijd voor een zeer korte uitbreidingsmethode verzekert stabiele en nauwkeurige metingen.
Zelfs als de voorwaarden complexere gevallen, er een valse echo is, met recentste microverwerking technologie en het zuiveren kan de software de materiële niveauecho nauwkeurig analyseren.

Input

De antenne ontvangt de weerspiegelde microgolfimpulsen en overgebracht aan de elektronische kring die, identificeren de microprocessorprocessen dit signaal, de micro-impulsen in de materiële oppervlakteecho worden geproduceerd. De correcte erkenning van het echosignaal door de intelligente die software tot millimeternauwkeurigheid wordt voltooid. De afstand D van de materiële oppervlakte en de tijd T van de impulsreis is evenredig aan:

D=C×T/2
Waar C de snelheid van licht is
Omdat de afstand van de lege tank E gekend is, dan is het niveau L:
L=E-D

Output

Door de hoogte E (= nul) van de lege tank, volledige tankhoogte F (= Hoogtepunt - schaal) en sommige toepassingen in te gaan om de parameters te plaatsen, zullen de toepassingsparameters automatisch het instrument aanpassen om het milieu te meten. Beantwoordt aan de output 4-20mA.

De Meter Technische Parameter van het radarniveau

※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!

De Eigenschappen van het de Meterontwerp van het radarniveau

◎NYRD801 van niveau is de meter geschikt voor ononderbroken niet-contactmetingen van vloeistoffen, Dunne modder en korrels, drukvariatie; de aanwezigheid van inerte gassen en vluchtige situaties
◎De de impulsmeetmethode van de gebruiksmicrogolf, het kan normaal binnen de band van de frequente industrie worden gewerkt. Voor lagere energie kan de straal, op een verscheidenheid van metalen, niet-metalen container of pijp, geen kwaad aan mensen en milieu worden geïnstalleerd.

De vereisten van de de Meterinstallatie van het radarniveau

Installatie binnen de tank

• Binnen toen signaleer golfstraal, vermijden na materiaal om geïnstalleerde (1) Grensschakelaar, temperatuursensor, enz. te zijn
• Symmetrische positie (2) vacuümring, het verwarmen rol, schort, enz.
• Als er (1) (2) interferentiesubstanties zijn, pas geleide golfbuis voor meting toe.

Geoptimaliseerde installatieoptie

• Antennegrootte: groter is de antennegrootte, kleiner is de hoek van de golfboon, en de echo van de onderbrekingsgolf zal zwakker zijn.
• Antenneaanpassing: pas antenne aan de geoptimaliseerde het meten positie aan.
• Geleide golfbuis: de geleide golfbuis wordt gebruikt om de echo van de interferentiegolf te vermijden.

NYRD801 installatie binnen de tank

Standaardinstallatie:

• De antenne kan niet naar tankmuur worden geneigd.
• om de invloed van de temperatuur te minimaliseren, plaats een de lentepakking bij de verbinding van de flenzen.
• Voor staaftype antenne, moet de installatie korte pijp buiten worden uitgebreid.
• Zet verticaal de staaftype antenne; laat niet de boon naar de tankmuur richten.
