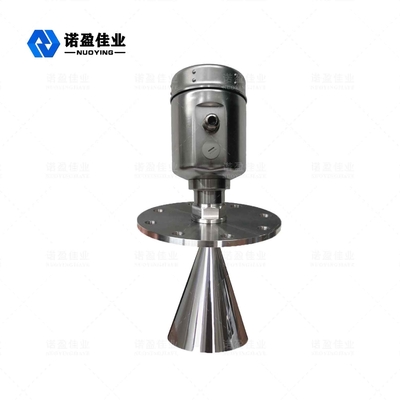

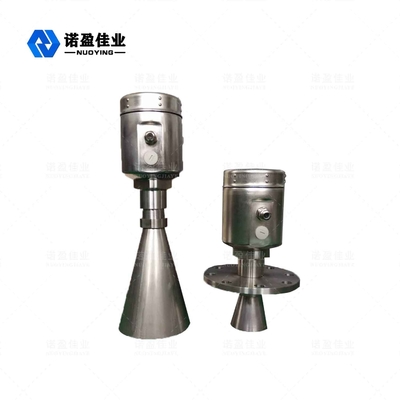

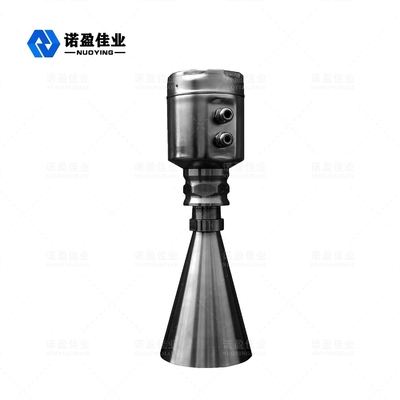

SS304 Radarniveauzender 24VDC Tankradar Waterniveausensor

NYRD803 roestvrijstalen behuizing Intelligente radarniveaumeter Niveauzender

NYRD803 Intelligente radarniveaumeter

Radar Niveau MeterBediening Beginsel

Energiepulsen met lage emissie door zeer korte zend- en ontvangstantennesystemen met microgolven.met de snelheid van het licht.Looptijd kan worden omgezet in de elektronische componenten van niveausignalen.Een speciale tijd voor een zeer korte verlengingsmethode zorgt voor stabiele en nauwkeurige metingen.
Zelfs als de toestand meer complexe gevallen is, is er een valse echo, met de nieuwste microverwerkingstechnologie en debugging-software kan de echo op materiaalniveau nauwkeurig worden geanalyseerd.

Radar Niveau MeterTechnische parameter

ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

Invoer

De antenne ontvangt de gereflecteerde microgolfpulsen en wordt verzonden naar het elektronische circuit, de microprocessor verwerkt dit signaal en identificeert de micropulsen die worden gegenereerd in de materiaaloppervlakte-echo.Correcte echosignaalherkenning door de intelligente software tot op de millimeter nauwkeurig.Afstand D tot het materiaaloppervlak en de pulsreistijd T is evenredig met:

D=C×T/2
Waar C de lichtsnelheid is
Omdat de afstand van de lege tank E bekend is, is het niveau L:
L=ED

Uitgang:

Door de hoogte E (= nul) van de lege tank, de hoogte van de volle tank F (=Volledige schaal) en enkele toepassingen in te voeren om de parameters in te stellen, zullen de toepassingsparameters het instrument automatisch aanpassen aan het meten van de omgeving.Komt overeen met de 4-20mA uitgang.

Radar Niveau MeterOntwerpkenmerken

◎ NYRD803 van niveaumeter is geschikt voor continue contactloze metingen van vloeistoffen, slurry en pellets, drukvariatie;de aanwezigheid van inerte gassen en vluchtige situaties
◎Gebruik de meetmethode voor microgolfpulsen, deze kan normaal worden gebruikt binnen de band van de frequente industrie.Voor de lagere energiestraal, kan op een verscheidenheid van metalen, niet-metalen container of pijp worden geïnstalleerd, geen schade aan mens en milieu.

Radar Niveau MeterInstallatie Vereisten

Installatiebeschrijving:

Aanbevolen afstand (1) van muur tot de buitenmuur van geïnstalleerde korte pijp:

• Een afstand van de tankwand: 1/6 van de tankdiameter, min.afstand is 200mm
• Niet toegestaan ​​om boven de materiaaltoevoersilo te installeren (4)
• Het is niet toegestaan ​​om in de centrale positie (3) te installeren, als het in het midden wordt geïnstalleerd, zal het een valse golfecho veroorzaken, het onderbreekt de golfecho en veroorzaakt signaalverlies.
• Als de afstand tussen de meter en de wand van de tank niet kan worden beveiligd, zullen de media op de tankwand worden vastgehecht, waardoor valse golfecho wordt veroorzaakt. Tijdens het debuggen van de meter is de valse golfecho niet opgeslagen.

Installatie in de tank

• Vermijd binnen die signaalgolfstraal het volgende materiaal dat moet worden geïnstalleerd (1) Eindschakelaar, temperatuursensor, enz
• Symmetrische positie (2) vacuümring, verwarmingsspiraal, schort, enz.
• Als er (1) (2) interfererende stoffen zijn, breng dan een geleidegolfbuis aan voor de meting.
