NYRD803 roestvrijstalen behuizing Intelligente radarniveaumeter -40 ~ 250℃ niveauzender

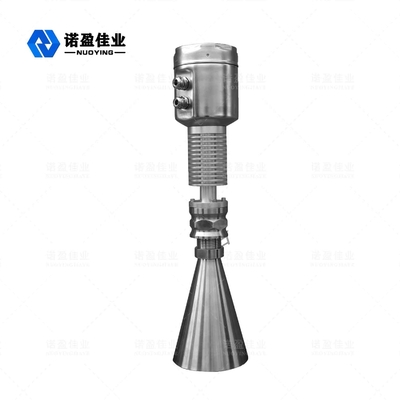

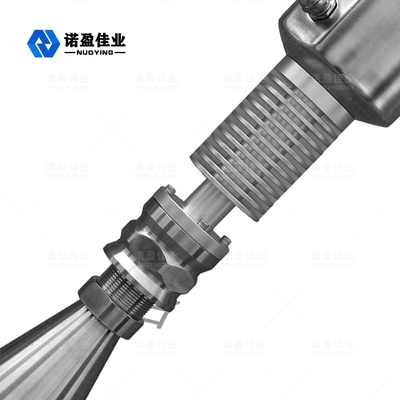

NYRD803 Intelligente radarniveaumeter

Radar Niveau MeterBediening Beginsel

Energiepulsen met lage emissie door zeer korte zend- en ontvangstantennesystemen met microgolven.met de snelheid van het licht.Looptijd kan worden omgezet in de elektronische componenten van niveausignalen.Een speciale tijd voor een zeer korte verlengingsmethode zorgt voor stabiele en nauwkeurige metingen.
Zelfs als de toestand meer complexe gevallen is, is er een valse echo, met de nieuwste microverwerkingstechnologie en debugging-software kan de echo op materiaalniveau nauwkeurig worden geanalyseerd.

Invoer

De antenne ontvangt de gereflecteerde microgolfpulsen en wordt verzonden naar het elektronische circuit, de microprocessor verwerkt dit signaal en identificeert de micropulsen die worden gegenereerd in de materiaaloppervlakte-echo.Correcte echosignaalherkenning door de intelligente software tot op de millimeter nauwkeurig.Afstand D tot het materiaaloppervlak en de pulsreistijd T is evenredig met:

D=C×T/2
Waar C de lichtsnelheid is
Omdat de afstand van de lege tank E bekend is, is het niveau L:
L=ED

Uitgang:

Door de hoogte E (= nul) van de lege tank, de hoogte van de volle tank F (=Volledige schaal) en enkele toepassingen in te voeren om de parameters in te stellen, zullen de toepassingsparameters het instrument automatisch aanpassen aan het meten van de omgeving.Komt overeen met de 4-20mA uitgang.

Radar Niveau MeterOntwerpkenmerken

◎ NYRD803 van niveaumeter is geschikt voor continue contactloze metingen van vloeistoffen, slurry en pellets, drukvariatie;de aanwezigheid van inerte gassen en vluchtige situaties
◎Gebruik de meetmethode voor microgolfpulsen, deze kan normaal worden gebruikt binnen de band van de frequente industrie.Voor de lagere energiestraal, kan op een verscheidenheid van metalen, niet-metalen container of pijp worden geïnstalleerd, geen schade aan mens en milieu.

Radar Niveau MeterInstallatie Vereisten

Installatiebeschrijving:

Aanbevolen afstand(1) van muur tot de buitenmuur van geïnstalleerde korte pijp:

• Een afstand van de tankwand: 1/6 van de tankdiameter, min.afstand is 200mm
• Niet toegestaan ​​om boven de materiaaltoevoersilo te installeren (4)
• Het is niet toegestaan ​​om in de centrale positie (3) te installeren, als het in het midden wordt geïnstalleerd, zal het een valse golfecho veroorzaken, het onderbreekt de golfecho en veroorzaakt signaalverlies.
• Als de afstand tussen de meter en de wand van de tank niet kan worden beveiligd, zullen de media op de tankwand worden vastgehecht, waardoor valse golfecho wordt veroorzaakt. Tijdens het debuggen van de meter is de valse golfecho niet opgeslagen.

Installatie in de tank

• Vermijd binnen die signaalgolfstraal het volgende materiaal dat moet worden geïnstalleerd (1) Eindschakelaar, temperatuursensor, enz
• Symmetrische positie (2) vacuümring, verwarmingsspiraal, schort, enz.
• Als er (1)(2) interferentiestoffen zijn, gebruik dan een geleidegolfbuis voor de meting.

Geoptimaliseerde installatieoptie

• Antennegrootte: hoe groter de antennegrootte, hoe kleiner de golfboonhoek en de onderbrekingsgolfecho zal zwakker zijn.
• Antenne-afstelling: stel de antenne in op de geoptimaliseerde meetpositie.
• Geleide golfbuis: de geleide golfbuis wordt gebruikt om interferentiegolfecho te voorkomen.

NYRD803 Installatie in de tank

Standaard installatie:

• Antenne kan niet naar tankwand worden gekanteld.
• Hoornantenne moet buiten de korte installatiebuis worden uitgeschoven;anders moet de antenneverlengingspijp worden gebruikt.
• De hoornantenne moet verticaal worden afgesteld, laat de boon niet naar de tankwand wijzen.

Radar Niveau MeterMeetomstandigheden

Aandacht

• Het meetbereik telt vanaf het punt waar de golfstraal de bodem van de tank raakt, maar onder speciale omstandigheden, als de bodem van de tank hol of taps toeloopt, is het niet mogelijk om te meten wanneer het materiaalniveau lager is dan dit punt.
• Als het medium een ​​lage gemiddelde elektrische constante is, is het, wanneer het zich op het lage vloeistofniveau bevindt, zichtbaar op de bodem van de tank. Om de meetnauwkeurigheid te waarborgen, raden we aan om de cero-positie op de lage C-positie in te stellen.
• Theoretisch is het mogelijk om het tippunt van de antenne te bereiken om te meten, maar gezien de invloed van de corrosie en hechting, moet de uiteindelijke waarde van het meetbereik op het punt 100 mm verwijderd zijn van de tip van de antenne
• Voor overloopbeveiliging kunnen we een veilige afstand definiëren die wordt toegevoegd aan het blinde gebied.
• De Min.meetbereik is gerelateerd aan de antenne.
• Onder verschillende concentratieomstandigheden kan schuim microgolven absorberen en weerkaatsen, maar onder bepaalde omstandigheden is het meetbaar.
