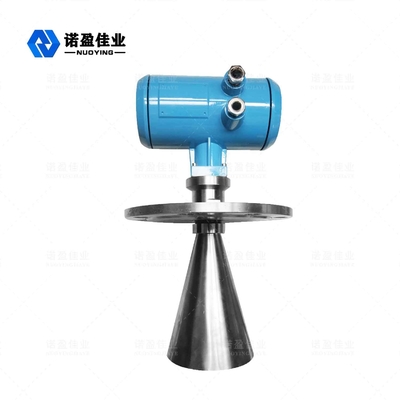

Gegoten aluminium radarniveaumeter 20mA HART-slurry vaste deeltjes

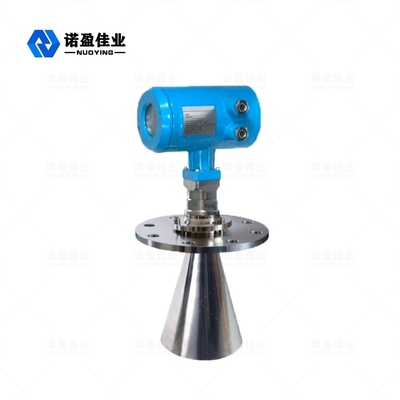

NYRD803 roestvrijstalen behuizing Intelligente radarniveaumeter Niveauzender

NYRD803 Intelligente radarniveaumeter

Radar Niveau MeterBediening Beginsel

De energiepuls met lage emissie is erg kort door het zend- en ontvangstantennesysteem van de magnetron.Met de snelheid van het licht.De looptijd kan worden omgezet in het niveausignaal van elektronische componenten.De bijzondere tijd van een zeer korte verlengingsmethode zorgt voor stabiele en nauwkeurige metingen.

Valse echo zal zelfs onder gecompliceerde omstandigheden verschijnen.Met behulp van de nieuwste microverwerkingstechnologie en debugging-software kan de echo op materiaalniveau nauwkeurig worden geanalyseerd.

Radar Niveau MeterTechnische parameter

ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

Radar Niveau MeterOntwerpkenmerken

◎ NYRD803 van niveaumeter is geschikt voor continue contactloze metingen van vloeistoffen, slurry en pellets, drukvariatie;de aanwezigheid van inerte gassen en vluchtige situaties
◎Gebruik de meetmethode voor microgolfpulsen, deze kan normaal worden gebruikt binnen de band van de frequente industrie.Voor de lagere energiestraal, kan op een verscheidenheid van metalen, niet-metalen container of pijp worden geïnstalleerd, geen schade aan mens en milieu.

Radar Niveau MeterInstallatie Vereisten

Geoptimaliseerde installatieoptie

• Antennegrootte: hoe groter de antennegrootte, hoe kleiner de golfboonhoek en de onderbrekingsgolfecho zal zwakker zijn.
• Antenne-afstelling: stel de antenne in op de geoptimaliseerde meetpositie.
• Geleide golfbuis: de geleide golfbuis wordt gebruikt om interferentiegolfecho te voorkomen.

NYRD803 Installatie in de tank

Standaard installatie:

• Antenne kan niet naar tankwand worden gekanteld.
• Hoornantenne moet buiten de korte installatiebuis worden uitgeschoven;anders moet de antenneverlengingspijp worden gebruikt.
• De hoornantenne moet verticaal worden afgesteld, laat de boon niet naar de tankwand wijzen.

Radar Niveau MeterMeetomstandigheden

Aandacht

• Het meetbereik telt vanaf het punt waar de golfstraal de bodem van de tank raakt, maar onder speciale omstandigheden, als de bodem van de tank hol of taps toeloopt, is het niet mogelijk om te meten wanneer het materiaalniveau lager is dan dit punt.
• Als het medium een ​​lage gemiddelde elektrische constante is, is het, wanneer het zich op het lage vloeistofniveau bevindt, zichtbaar op de bodem van de tank. Om de meetnauwkeurigheid te waarborgen, raden we aan om de cero-positie op de lage C-positie in te stellen.
• Theoretisch is het mogelijk om het tippunt van de antenne te bereiken om te meten, maar gezien de invloed van de corrosie en hechting, moet de uiteindelijke waarde van het meetbereik op het punt 100 mm verwijderd zijn van de tip van de antenne
• Voor overloopbeveiliging kunnen we een veilige afstand definiëren die wordt toegevoegd aan het blinde gebied.
• De Min.meetbereik is gerelateerd aan de antenne.
• Onder verschillende concentratieomstandigheden kan schuim microgolven absorberen en weerkaatsen, maar onder bepaalde omstandigheden is het meetbaar.
