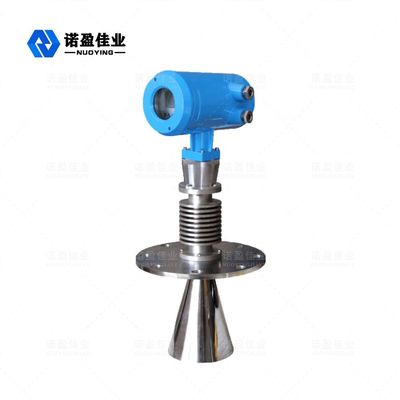

EXia II CT6 Radarniveauzender 4MPa Tweedraads 0,1% Nauwkeurigheid

NYRD803 Intelligente radarniveaumeter, type op hoge temperatuur, meetbereik: 0 ~ 35 m, -40 ~ 250 , -0,1-4 MPa, 4-20 mA / HART

NYRD803 Intelligente radarniveaumeter

Radar Niveau MeterBediening Beginsel

Radarniveaumeter is geschikt voor vloeistof-, slurry- en korrelig materiaalniveau van contactloze continue meting, geschikt voor temperatuur-, drukverandering;Waar inerte gassen en vluchtige stoffen aanwezig zijn.

De meetmethode van de microgolfpuls wordt toegepast en deze kan normaal werken in het bereik van de industriële frequentieband.Dimlichtenergie, kan worden geïnstalleerd in een verscheidenheid aan metalen, niet-metalen containers of pijpen, geen schade aan het menselijk lichaam en het milieu.

Radar Niveau MeterTechnische parameter

ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

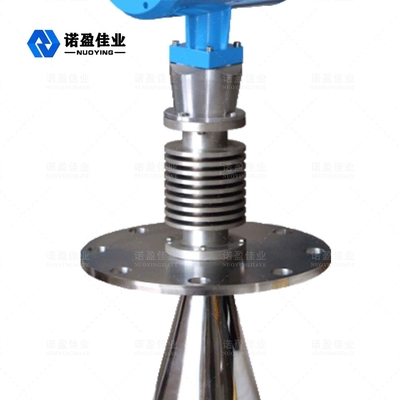

Radarniveaumeterantenne om de structuur van de radiator aan te sluiten, radiator is een soort van elektrische apparaten die worden gebruikt voor het koelen van een hete elektronencomponent, gemaakt van meer dan 304/316 materiaal zoals roestvrijstalen plaatstructuur.Het koellichaam kan de warmte van de componenten effectiever geleiden, zodat het product kan worden toegepast bij gelegenheden met hogere temperaturen.

Radar Niveau MeterOntwerpkenmerken

◎ NYRD803 van niveaumeter is geschikt voor continue contactloze metingen van vloeistoffen, slurry en pellets, drukvariatie;de aanwezigheid van inerte gassen en vluchtige situaties
◎Gebruik de meetmethode voor microgolfpulsen, deze kan normaal worden gebruikt binnen de band van de frequente industrie.Voor de lagere energiestraal, kan op een verscheidenheid van metalen, niet-metalen container of pijp worden geïnstalleerd, geen schade aan mens en milieu.

Radar Niveau MeterInstallatie Vereisten

Installatiebeschrijving:

Aanbevolen afstand (1) van muur tot de buitenmuur van geïnstalleerde korte pijp:

• Een afstand van de tankwand: 1/6 van de tankdiameter, min.afstand is 200mm
• Niet toegestaan ​​om boven de materiaaltoevoersilo te installeren (4)
• Het is niet toegestaan ​​om in de centrale positie (3) te installeren, als het in het midden wordt geïnstalleerd, zal het een valse golfecho veroorzaken, het onderbreekt de golfecho en veroorzaakt signaalverlies.
• Als de afstand tussen de meter en de wand van de tank niet kan worden beveiligd, zullen de media op de tankwand worden vastgehecht, waardoor valse golfecho wordt veroorzaakt. Tijdens het debuggen van de meter is de valse golfecho niet opgeslagen.

Installatie in de tank

• Vermijd binnen die signaalgolfstraal het volgende materiaal dat moet worden geïnstalleerd (1) Eindschakelaar, temperatuursensor, enz
• Symmetrische positie (2) vacuümring, verwarmingsspiraal, schort, enz.
• Als er (1)(2) interferentiestoffen zijn, gebruik dan een geleidegolfbuis voor de meting.
