Productdetails:
|
Het meten van waaier: | 40m | Antennetype: | vlakke plaattype |
---|---|---|---|
Toepassing: | Bijtende vloeistoffen, stof, deeltjes, enz. | Frequentiegebied: | 2Process connection6GHz |
Beschermingsrang: | IP67 | Werkende Temperatuur: | -40~260℃ |
Signaaloutput: | 4-20mA/HART (Twee wire/FOUR-draad) | Procesdruk: | 10-40bar |
Hoog licht: | De vlakke Comité Zender van het Radarniveau,De PTFEzender 4MPa van het Radarniveau,4MPa de geleide zender van het golfniveau |

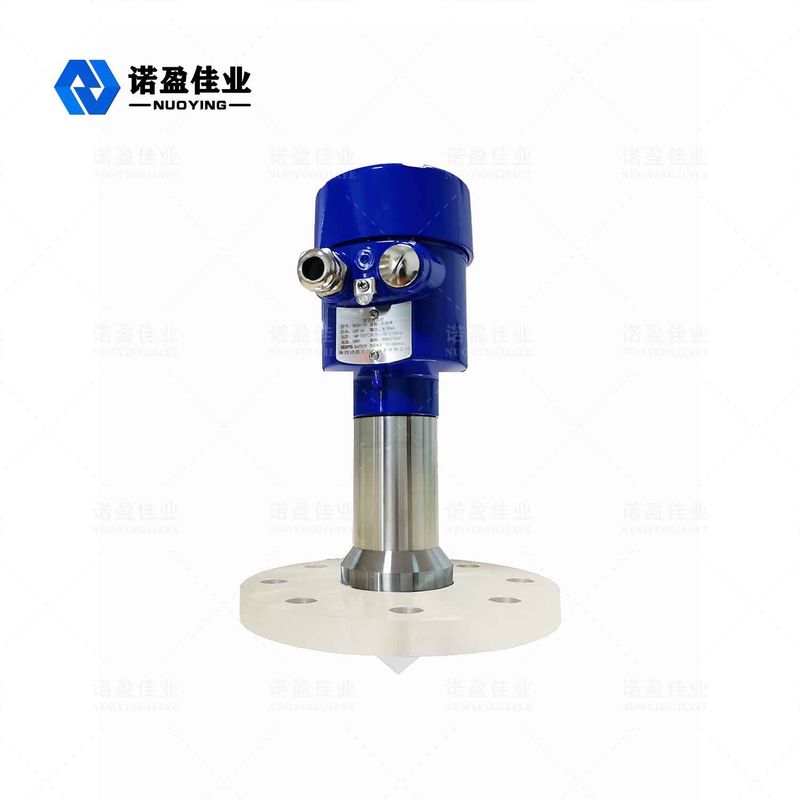

Meter van het de Radarniveau van 26GHz nyrd-Pb-B de Vlakke
De het niveaumeter van de vlak-paneelradar is een meetinstrument met hoge frekwentie van het de radarniveau van 26GHz met een maximummetingsafstand van 40 meters. De antenne wordt verder geoptimaliseerd, en de nieuwe snelle microprocessor kan de analyse en de verwerking van het hoog-snelheidssignaal uitvoeren, zodat het instrument in sommige complexe gelegenheden zoals stoom, schuim, stof, kristallisatie, condensatie, etc… kan worden gebruikt.
De Meter Technische Parameter van het radarniveau
Model | Nyrd-Pb-a | Nyrd-Pb-B | Nyrd-Pb-c | Nyrd-Pb-D | Nyrd-Pb-e |
Typische toepassing | Stoom, mist, schuim, sterke corrosie, kristallisatie, condensatie, adhesie, enz. | ||||
Breng frequentie over | 26GHz | ||||
Echobemonstering | 100 times/s | ||||
Antennemateriaal | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
Waaier | 40m | ||||
Nauwkeurigheid | 0.05%~0.1%F.S | ||||
Leveringsmacht | 24VDC (Two-wire, Four-wire), 220V AC | ||||
Macht | 3W | ||||
Signaaloutput | 4… 20mA/HART/RS485/Modbus… | ||||
Procestemperatuur | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
Procesdruk | -0.1~2.0MPa | ||||
Procesverbinding | Steun, (facultatieve) flens | ||||
Elektrointerface | M20×1. 5, ½ „NPT | ||||
Beschermingsklasse | IP 67 | ||||
Explosiebestendige rang | ExiaCT6Ⅱ GA, Exd Ⅱ CT6 GB |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!

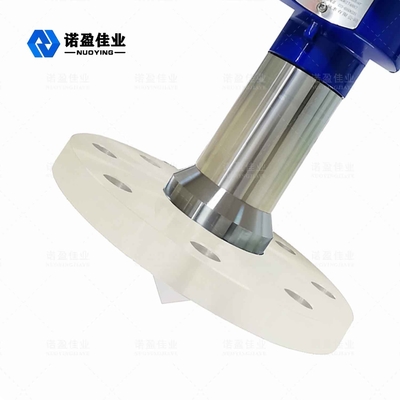

De antenne die van de het niveaumeter van de vlak-paneelradar PTFE-materiaal, PTFE (PTFE of PTFE) gebruiken die wordt, algemeen als „plastiekenkoning“ wordt bekend, samengesteld uit tetrafluoroethylene door de polymerisatie van polymeersamenstellingen, heeft het uitstekende chemische stabiliteit, is de hoge corrosieweerstand, het verzegelen, smering geen kleverige, elektrische isolatie en de goede anti-veroudert duurzaamheid, PTFE heeft de volgende eigenschappen:
De Meter Werkend Principe van het radarniveau
De antenne van het radarniveau zendt smalle microgolfimpulsen uit, die naar beneden door de antenne worden overgebracht. Nadat de impuls de oppervlakte van het gemeten middel raakt, wordt het weerspiegeld terug en door het antennesysteem opnieuw ontvangen, en het signaal wordt overgebracht aan het elektronische kringsdeel en in een niveausignaal (omdat de snelheid van de impulspropagatie uiterst snel is automatisch overgebracht, bereikt de elektromagnetische golf het doel en terug naar de ontvanger weerspiegeld. De gevergde tijd is bijna onmiddellijk).
Zoals het beeld toont:
A.Range plaatsend, lage aanpassing (4mA) B.High aanpassing (20mA) C.Blind streekwaaier
Verwijzingsoppervlakte voor meting: De bodem van de draad of de het verzegelen oppervlakte van de flens.
Nota: Wanneer het gebruiken van de timing van het radarniveau, zorg ervoor dat het hoogste materiële die niveau niet de metings dode hoek (gebied door C in het cijfer wordt getoond) kan ingaan.
De Eigenschappen van het de Meterontwerp van het radarniveau
◎De antenne is klein in grootte, gemakkelijk te installeren; niet-contactradar, geen slijtage en geen verontreiniging.
◎Onaangetast door corrosie, schuim, waterdamp, temperatuur en druk verandert.
◎De stralingshoek is klein en de energie is geconcentreerd, die de echocapaciteit verbetert en helpt om interferentie te vermijden.
◎De metings dode hoek is kleiner, en het kan goede resultaten voor kleine tankmeting ook bereiken.
◎Hoge signal-to-noise verhouding voor betere prestaties zelfs in de schommelende omstandigheden.
