Productdetails:
|
Het meten van waaier: | 20m | Echobemonstering: | 100 times/s |
---|---|---|---|
Materiaal: | PFA | Procesverbinding: | (Facultatieve) flens |
Beschermingsrang: | Vertoningsinstrument IP67, IP67 | Werkende Temperatuur: | -40~260℃ |
Elektrointerface: | M20×1. 5, ½ „NPT | Explosiebestendige rang: | ExiaCT6Ⅱ GA, Exd Ⅱ CT6 GB |
Hoog licht: | 40m Sensor van het Radar de Vloeibare Niveau,Sensor IP67 van het radar de Vloeibare Niveau,24VDC de geleide sensor van het radarniveau |

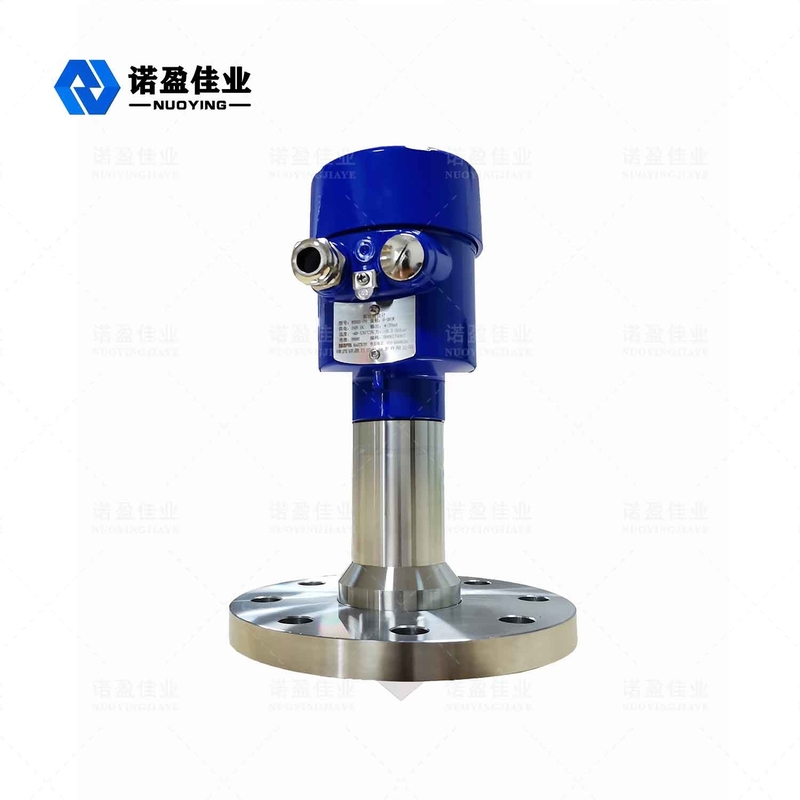

Meter van het de Radarniveau van 26GHz nyrd-Pb-c de Vlakke
De het niveaumeter van de vlak-paneelradar is een meetinstrument met hoge frekwentie van het de radarniveau van 26GHz met een maximummetingsafstand van 40 meters. De antenne wordt verder geoptimaliseerd, en de nieuwe snelle microprocessor kan de analyse en de verwerking van het hoog-snelheidssignaal uitvoeren, zodat het instrument in sommige complexe gelegenheden zoals stoom, schuim, stof, kristallisatie, condensatie, etc… kan worden gebruikt.
De Meter Technische Parameter van het radarniveau
Model | Nyrd-Pb-a | Nyrd-Pb-B | Nyrd-Pb-c | Nyrd-Pb-D | Nyrd-Pb-e |
Typische toepassing | Stoom, mist, schuim, sterke corrosie, kristallisatie, condensatie, adhesie, enz. | ||||
Breng frequentie over | 26GHz | ||||
Echobemonstering | 100 times/s | ||||

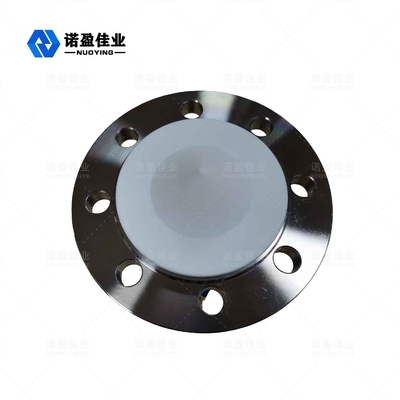

Antennemateriaal | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
Waaier | 40m | ||||
Nauwkeurigheid | 0.05%~0.1%F.S | ||||
Leveringsmacht | 24VDC (Two-wire, Four-wire), 220V AC | ||||
Macht | 3W | ||||
Signaaloutput | 4… 20mA/HART/RS485/Modbus… | ||||
Procestemperatuur | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
Procesdruk | -0.1~2.0MPa | ||||

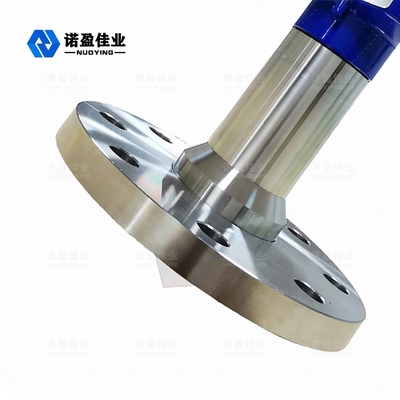

Procesverbinding | Steun, (facultatieve) flens | ||||
Elektrointerface | M20×1. 5, ½ „NPT | ||||
Beschermingsklasse | IP 67 | ||||
Explosiebestendige rang | ExiaCT6Ⅱ GA, Exd Ⅱ CT6 GB |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
De Meter Werkend Principe van het radarniveau
De antenne van het radarniveau zendt smalle microgolfimpulsen uit, die naar beneden door de antenne worden overgebracht. Nadat de impuls de oppervlakte van het gemeten middel raakt, wordt het weerspiegeld terug en door het antennesysteem opnieuw ontvangen, en het signaal wordt overgebracht aan het elektronische kringsdeel en in een niveausignaal (omdat de snelheid van de impulspropagatie uiterst snel is automatisch overgebracht, bereikt de elektromagnetische golf het doel en terug naar de ontvanger weerspiegeld. De gevergde tijd is bijna onmiddellijk).
De vereisten van de de Meterinstallatie van het radarniveau
De Meter Verkeerde installatie van het radarniveau
