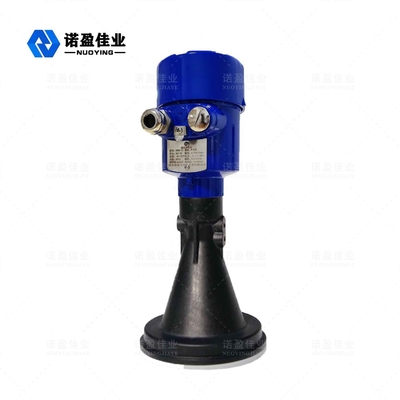

Modbus Flat Radar Level Transducer PFA PTFE Corrosiekristallisatie Condensatie Occasions:

Meter van het de Radarniveau van 26GHz nyrd-Pb-e de Vlakke

De het niveaumeter van de vlak-paneelradar is een meetinstrument met hoge frekwentie van het de radarniveau van 26GHz met een maximummetingsafstand van 40 meters. De antenne wordt verder geoptimaliseerd, en de nieuwe snelle microprocessor kan de analyse en de verwerking van het hoog-snelheidssignaal uitvoeren, zodat het instrument in sommige complexe gelegenheden zoals stoom, schuim, stof, kristallisatie, condensatie, etc… kan worden gebruikt.

De Meter Technische Parameter van het radarniveau

※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!

De Meter Werkend Principe van het radarniveau

De antenne van het radarniveau zendt smalle microgolfimpulsen uit, die naar beneden door de antenne worden overgebracht. Nadat de impuls de oppervlakte van het gemeten middel raakt, wordt het weerspiegeld terug en door het antennesysteem opnieuw ontvangen, en het signaal wordt overgebracht aan het elektronische kringsdeel en in een niveausignaal (omdat de snelheid van de impulspropagatie uiterst snel is automatisch overgebracht, bereikt de elektromagnetische golf het doel en terug naar de ontvanger weerspiegeld. De gevergde tijd is bijna onmiddellijk).

De Eigenschappen van het de Meterontwerp van het radarniveau

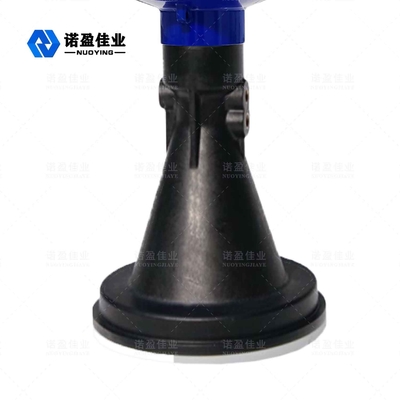

◎De antenne is klein in grootte, gemakkelijk te installeren; niet-contactradar, geen slijtage en geen verontreiniging.

◎Onaangetast door corrosie, schuim, waterdamp, temperatuur en druk verandert.

◎De stralingshoek is klein en de energie is geconcentreerd, die de echocapaciteit verbetert en helpt om interferentie te vermijden.

◎De metings dode hoek is kleiner, en het kan goede resultaten voor kleine tankmeting ook bereiken.

◎Hoge signal-to-noise verhouding voor betere prestaties zelfs in de schommelende omstandigheden.

Verbindingsmethode

De Klasse van de de Meterbescherming van het radarniveau

Dit instrument voldoet volledig aan de vereisten van beschermingsklasse IP66/67. Figuur 6:

• Hoe te om Uw Installatie te verzekeren voldoet IP67-aan Vereisten:
• Zorg ervoor het verzegelende hoofd niet beschadigd is.
• Zorg ervoor de kabel niet beschadigd is.
• Zorg ervoor dat de gebruikte kabels de elektroverbindingsspecificaties ontmoeten. Buig neer de kabel alvorens de elektrointerface in te gaan om ervoor te zorgen dat het water niet in de huisvesting stroomt, zie①
• Gelieve te halen de kabelklier aan, zien②
• Gelieve te stoppen de ongebruikte elektroverbindingen met blinde stoppen, zien③

De Meterinstrument van het radarniveau het zuiveren

Het instrument heeft drie het zuiveren methodes, als volgt:

Methode 1: Vertoning/Sleutel

Het instrument wordt gezuiverd door de 4 knopen op het vertoningsscherm. (Figuur 7)① LCD; ② knoop.

Methode 2: Hostcomputer het zuiveren

Verbind met de hogere camera door HERT (Figuur 8)

①RS232 of USB; ② de meter van het radarniveau; ③ HERTadapter; ④ 250Ωresistance

Methode 3: HERT handbediende programmeur programmering

HERT handbediende programmeur (Figuur 9)

①RS232 of USB; ② de meter van het radarniveau; ③ 250Ωresistance
