Productdetails:
|
Het meten van waaier: | 30M | Breng frequentie over: | 26GHz |
---|---|---|---|
Antennegrootte: | φ46mm | Werkende Temperatuur: | -40~130℃ |
Nauwkeurigheid: | 3mm | Typische Toepassing: | Temperatuur, druk, en lichtjes corrosieve vloeistof enz |
Explosiebestendige rang: | (Facultatieve) Exia IICT6 | Leveringsmacht: | 24V (facultatieve) gelijkstroom 220VAC |
Hoog licht: | 46 mm antenne radar niveau zender,radar niveau zender 26 GHz,explosieveilige geleide microgolf niveau zenders |

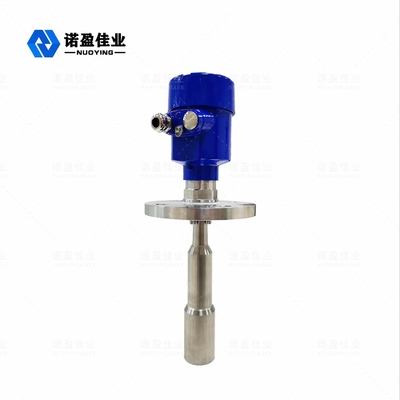

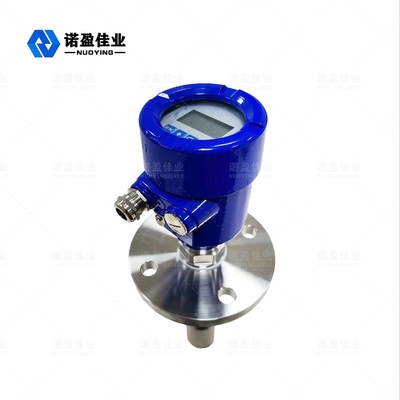

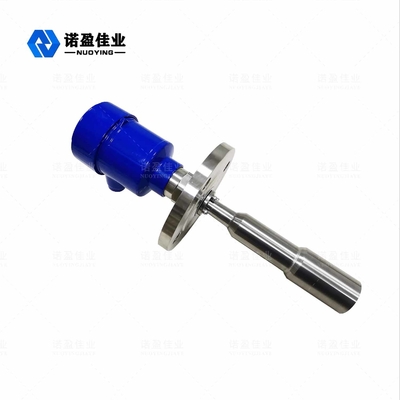

De zeer Kleine Zender van het de Radarniveau van het Grootte niet Contact
de Meter van het de Radarniveau van 26GHz nyrd-806
De sensor van de de meternyrd80x reeks van het radarniveau is een meetinstrument met hoge frekwentie van het de radarniveau van 26Hz met een maximummetingsafstand van 80 meters. De antenne wordt verder geoptimaliseerd, en de nieuwe snelle microprocessor kan de analyseverwerking van het hoger tariefsignaal uitvoeren zodat het instrument gebruikte FBR kan zijn één of andere complexe meting zoals reactieketel, stevige opslag conditioneert.
De Meter Technische Parameter van het radarniveau
Typische toepassing | Temperatuur, druk, en lichtjes corrosieve vloeibare enz. |
Breng frequentie over | 26GHz |
Nauwkeurigheid | 3mm |
Waaier | 30m |
Antennemateriaal | 304 (facultatieve) 316L |
Echobemonstering | 100 times/s |
Procestemperatuur | -40~130℃, - 40~250℃ |
Omringende vochtigheid | 0~90% |
Resolutie | 1mm |
Procesverbinding | Universele flens |
Elektrointerface | M20×1. 5, ½ „NPT |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Leveringsmacht | 24V (facultatieve) gelijkstroom 220VAC |
Macht | 3W |
Explosiebestendige rang | (ⅡFacultatieve) ExiaCT6 |
Beschermingsklasse | IP67 |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
De Meter die van het radarniveau principe meten
De antenne van het radarniveau zendt een smalle microgolfimpuls uit en brengt het neer door de antenne over. Nadat de impuls de oppervlakte van het middel raakt dat wordt gemeten, wordt het weerspiegeld terug en door het antennesysteem dat opnieuw weerspiegeld, het signaal overbrengt aan het elektronische kringsdeel automatisch omgezet in een objecten positiesignaal (omdat de snelheid van de impulspropagatie uiterst snel is, de tijd het voor elektromagnetische golven neemt om het doel te bereiken en terug naar de ontvanger na te denken bijna onmiddellijk is.)
De eigenschappen van het de Meterontwerp van het radarniveau
