| Merknaam: | nuoyingjiaye |
| Model Number: | Nyrd-806 reeks |
| MOQ: | 1 |
| Prijs: | $130 to $9000 |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | de premaand van 500 PCs |

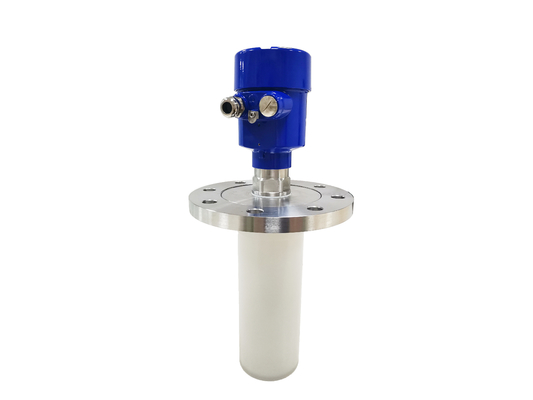

De sensor van de de meternyrd80x reeks van het radarniveau is een meetinstrument met hoge frekwentie van het de radarniveau van 26GHz met een maximummetingsafstand van 80 meters. De antenne wordt verder geoptimaliseerd, en de nieuwe snelle microprocessor kan de analyse en de verwerking van het hoog-snelheidssignaal uitvoeren, zodat het instrument voor sommige complexe metingsvoorwaarden zoals reactie gouden en stevige silo's kan worden gebruikt.
Het werk principe van de Zender van het Radarniveau
De antenne van het radarniveau zendt smalle microgolfimpulsen uit, die naar beneden door de antenne worden overgebracht. Nadat de impulsgolf de oppervlakte van het gemeten middel raakt, wordt het weerspiegeld terug en door het antennesysteem opnieuw ontvangen, en het signaal wordt overgebracht aan het elektronische kringsdeel en in een niveausignaal (omdat de snelheid van de impulspropagatie uiterst snel is automatisch overgebracht, bereikt de elektromagnetische golf het doel en terug naar de ontvanger weerspiegeld. De tijd die het heeft genomen om terug te gaan en vooruit geweest bijna onmiddellijk)
Gegeven van meting: de het verzegelen oppervlakte van de onderkant van de draad of de flens.
Nota: wanneer het gebruiken van radarobjecten niveautiming, zorg ervoor dat het hoogste materiële die niveau niet de dode hoek van meting (het gebied in D wordt getoond) kan ingaan.
Ontwerpeigenschappen van de Zender van het Radarniveau
◎De antennegrootte is klein, gemakkelijk te installeren, niet-contactradar, geen slijtage, geen verontreiniging.
◎Bijna ondoordringbaar aan corrosie en schuim. Beïnvloed niet door middelgrote dichtheid, temperatuur en drukverandering.
◎Het ernstige stofmilieu heeft weinig effect op het werk van de meter van het hoge frequentieniveau.
◎Kortere golflengten, betere weerspiegeling van het hellen stevige oppervlakten.
◎De Stralingshoek is klein, energieconcentratie, verbetert de echocapaciteit tegelijkertijd is bevorderlijk om interferentie te vermijden.
◎De metings dode hoek is kleiner, en de goede resultaten kunnen voor kleine tankmeting worden bereikt.
◎De hoge signal-to-noise verhouding, zelfs in het geval van schommelingen kan betere prestaties bereiken.
◎De hoge frequentie, is de beste keus voor het meten van stevige en lage diëlektrische constantemedia.
Technische parameter van NYRD86-de Zender van het Radarniveau
| Typische toepassing | Allerlei vloeistof (sterke corrosie, lage diëlektrische constante, het bewegen, stoom, kristallisatie, condensatie, dunne modder, op hoge temperatuur en hoge druk, enz.) |
| Allerlei stof (sterk stof, stof, cementpoeder, kalkpoeder, vliegas, kristallisatie, enz.) | |
| Allerlei vast lichaam (korrel, kleine stenen, ijzererts, steenkool, enz.) | |
| Productmodel | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-BR, NYRD-TJ, NYRD-SL | |

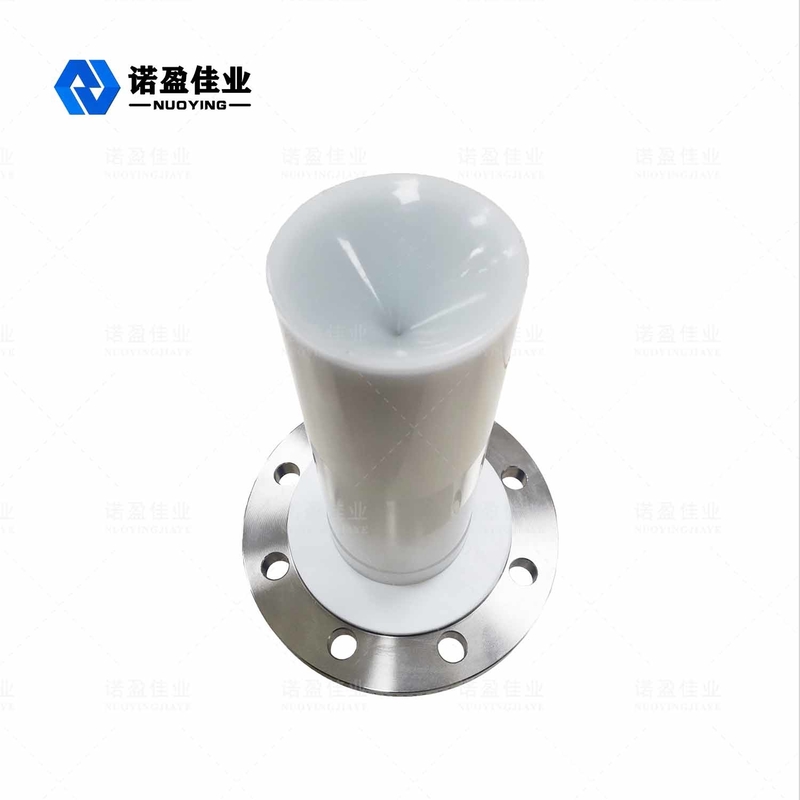

| Antennevorm | Bartype, watertype, plaattype, hoorntype, polijstenoppervlakte, perspectieflens |
| Antennemateriaal | PTFE, 304/316, PP, PFA |
| Het meten van waaier | 10m, 20m, 30m, 35m, 40m, 80m |
| Metingsnauwkeurigheid | 0.05%~0.1% F.S |
| Voeding | 24VDC (draad twee, draad vier), 220VAC |
| Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
| Procestemperatuur |
- 40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 260 ℃, - 40 ~ + 1200 ℃ |
| Procesdruk | - 0,1 ~ 0. 3MPa, - 0. 1 ~ 2. 0MPa, - 0. 1 ~ 4. 0MPa |
| Procesverbinding | Draad, steun, flens, sanitaire (facultatieve) klem |
| Elektrointerface | M20×1.5, ½ „NPT |
| Beschermingsrang | IP65, IP67, (FACULTATIEF) IP 68 |
| Explosiebestendige rang | ExiaIICT6 GA, ExdIICT6Gb (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast!
