Productdetails:
|
Typische toepassing: | Vloeistof zonder het bewegen | Antennemateriaal: | 304 (facultatief) |
---|---|---|---|
Het meten van waaier: | 35m | Middelgrote temperatuur: | -40~+130℃ |
Procesdruk: | -0.1~4.0MPa | Procesverbinding: | (facultatieve) flens |
Antennevorm: | hoorntype | ||
Hoog licht: | Zender van het radar de Vloeibare Niveau,Hoorntype Sensor van het Radar de Vloeibare Niveau,6GHz radartype Niveauzender |

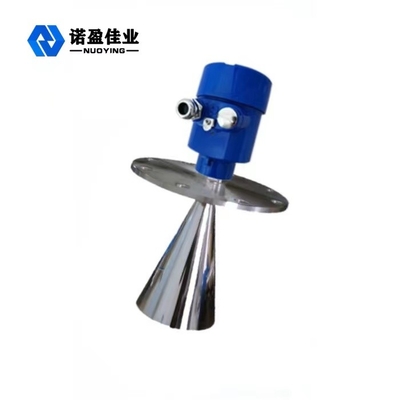

De hete het Type Vloeibare 6GHz NYRD803 van Verkoophoorn Zender van het Radarniveau
de Zender van het de Radarniveau van 6GHz NYRD803 het Werk Principe
De zeer korte microgolfimpulsen met zeer lage energie worden overgebracht en door het antennesysteem ontvangen. De radargolven reizen bij de snelheid van licht. De lopende tijd kan in niveausignaal door elektronische componenten worden omgezet. Zelfs als er valse echo onder complexe arbeidsvoorwaarden is, kan de echo van materieel niveau nauwkeurig met de recentste microprocessor technologie en het zuiveren software worden geanalyseerd.
Input:
De antenne ontvangt de weerspiegelde micro- impuls en brengt het aan de elektronische kring over. De microprocessor verwerkt het signaal en identificeert de echo door de micro- impuls op de materiële oppervlakte wordt geproduceerd die.
De afstand D van de materiële oppervlakte is evenredig aan de reis T van de impulstijd:
D=C×T/2 (C is de snelheid van licht)
Aangezien de afstand E van de lege tank gekend is, is het materiële niveau L:
L=E-D
Output:
Het wordt geplaatst door lege tankhoogte E (= op het absolute nulpunt), volledige tankhoogte F (= hoogtepunt - schaal) en sommige toepassingsparameters in te voeren. De toepassingsparameters zullen automatisch het instrument aan het metingsmilieu aanpassen, die aan output 4-20mA beantwoorden.
van het de Radarniveau van 6GHz NYRD803 de Eigenschap van het de Zenderontwerp
1.The de intelligente meter van het radarniveau keurt de geavanceerde technologie van de microgolfverwerking en de unieke technologie van de de echoverwerking van de echoontdekking goed. Het product kan op diverse complexe arbeidsvoorwaarden worden toegepast.
2.The „het valse echo leren“ de functie laat het instrument toe om de ware echo in de veelvoudige valse echoomstandigheden nauwkeurig te identificeren, om nauwkeurige meetresultaten te verkrijgen.
3.Various de wijzen van de procesverbinding en de types van opsporingscomponenten kunnen volgens klantenvereisten worden aangepast.
4.With impuls het werk de wijze, het product heeft uiterst - lage emissiemacht en kan in diverse metaal en non-metal containers, zonder kwaad aan menselijk lichaam en het milieu worden geïnstalleerd.
van het de Radarniveau van 6GHz NYRD803 de Zender Technische Parameters
Typische toepassing | Vloeistof zonder het bewegen |
Antennemateriaal | 304 (facultatief) |
Het meten van waaier | 35m |
Voeding | 24VDC (Twee lijnen, vier lijnen) |
Middelgrote temperatuur | -40~+130℃ |
Procesdruk | -0.1~4.0MPa |
Procesverbinding | (Facultatieve) flens |
Het meten van nauwkeurigheid | 0.05%-0.1%F.S |
Beveiligingsniveau | IP67 |
Explosiebestendige rang | Exia II CT6 |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
van het de Radarniveau van 6GHz NYRD803 het Gebied van de de Zendertoepassing
1.Power installaties: Reservoirs, silopompen, stoomgietlepels, asopslag, olietanks, enz.
2.Oilfield: De tanks van de ruwe olieopslag, de geraffineerde tanks van de olieopslag, separators in drie stadia, regelende tanks, rioleringstanks, enz.
3.Chemical: De toren van de ruwe oliedistillatie, grondstoffensilo, middensilo, reactietank, ammoniaktank, de tank van de asfaltopslag, enz.
4.Metallurgy: Grondstoffensilo's, hulpmateriaalsilo's, de tanks van de elektrolytische celbuffer, enz.
5.Water van middelen voorziet: Kanalen, reservoirs, landbouwgrondirrigatie, enz.
6.Pharmaceuticals: Chinese farmaceutische opslagtanks, separators, gistingstanks, enz.
7.Water behandeling: Reservoirs, poelen, de tanks van de waterbehandeling, sedimentatietanks, diepe putten, drinkwaternetwerken, enz.
8.Paper: Grondstoffensilo, opslagtoren, drogende trommel, enz.
9.Other: Steengroeve, milieubescherming en andere industrieën.
