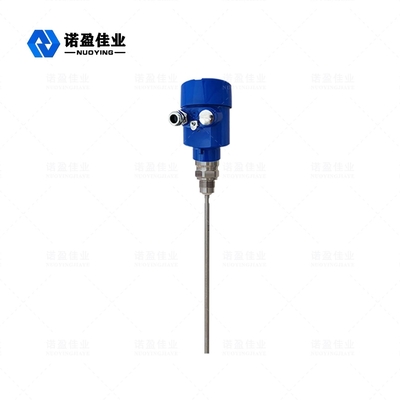

NYRD702 de geleide Zender IP67 van het Radarniveau Geen het Mengen zich Vloeibaar Stof

IP67 geen het Mengen zich van Vloeistof, het Niveauzender van de Stofnyrd702 Geleide Radar

NYRD702 geleid de Zender van het Radarniveau het Werk Principe

De microgolfimpuls met hoge frekwentie die door de geleide golfradar wordt verzonden verspreidt zich langs de opsporingscomponent (staalkabel of staalstaaf). Wanneer het ontmoeten van het gemeten middel, veroorzaakt het bezinning toe te schrijven aan plotselinge verandering van diëlektrische constante, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.

Input:

Het weerspiegelde signaal wordt overgebracht aan de elektronische kring van het instrument langs de kabel of staafsonde. De microprocessor verwerkt het signaal en identificeert de echo door de microgolfimpuls wordt geproduceerd op de materiële oppervlakte die. De correcte erkenning van het echosignaal wordt voltooid door impulssoftware.

De afstand D van de materiële oppervlakte is evenredig aan de reis T van de impulstijd:

D=C×T/2 (C is de snelheid van licht).

Aangezien de afstand E van de lege tank gekend is, is het materiële niveau L:

L=E-D

Output:

Het wordt geplaatst door lege tankhoogte E (= op het absolute nulpunt), volledige tankhoogte F (= hoogtepunt - schaal) en sommige toepassingsparameters in te voeren. De toepassingsparameters zullen automatisch het instrument aan het metingsmilieu aanpassen, die aan output 4-20mA beantwoorden.

NYRD702 de geleide Eigenschap van het de Zenderontwerp van het Radarniveau

1.The de intelligente meter van het radarniveau keurt de geavanceerde technologie van de microgolfverwerking en de unieke technologie van de de echoverwerking van de echoontdekking goed. Contactmeting, hoge metingsnauwkeurigheid, nauwkeurigere meting. Tegelijkertijd, is de geleide golfradar bestand tegen adhesie en niet door externe temperatuur zoals middelgrote temperatuur en adhesie beïnvloed.

2. een verscheidenheid van wijzen van de procesverbinding en types van opsporingscomponenten maken van de de golfradar van 70X reeks geleide het niveaumeters voor diverse complexe arbeidsvoorwaarden en toepassingen geschikt. Zoals op hoge temperatuur, hoge druk en lage diëlektrische constantemedia.

3.With impuls het werk de wijze, het product heeft uiterst - lage emissiemacht en kan in diverse metaal en non-metal containers, zonder kwaad aan menselijk lichaam en het milieu worden geïnstalleerd.

NYRD702 geleide de Zender Technische Parameters van het Radarniveau

Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast.

NYRD702 het geleide Gebied van de de Zendertoepassing van het Radarniveau

1.Power installaties: Reservoirs, silopompen, stoomgietlepels, asopslag, olietanks, enz.

2.Oilfield: De tanks van de ruwe olieopslag, de geraffineerde tanks van de olieopslag, regelende tanks, rioleringstanks, enz.

3.Chemical: De toren van de ruwe oliedistillatie, grondstoffensilo, middensilo, reactietank, ammoniaktank, enz.

4.Metallurgy: Grondstoffensilo's, hulpmateriaalsilo's, de tanks van de elektrolytische celbuffer, enz.

5.Pharmaceuticals: Chinese farmaceutische opslagtanks, separators, gistingstanks, enz.

6.Paper: Grondstoffensilo, opslagtoren, drogende trommel, chemische materiële opslagsilo, enz.

7.Other: Steengroeve, milieubescherming, scheepsbouw en andere industrieën.
