Productdetails:
|
Het meten van waaier: | 6m | Antennemateriaal: | 304 (facultatief) |
---|---|---|---|
Elektrointerface: | M20×1.5, 1/2 NPT | Echobemonstering: | 55 times/s |
Middelgrote temperatuur: | -40~+130℃ | Procesdruk: | -0.1~0.3MPa |
Typische toepassing: | Vloeistoffen, vooral lage diëlektrische constante, het bewegen en andere complexe toepassingen | ||
Hoog licht: | Vloeistof Geleide Zender 6m van het Golfniveau,Geleide het Niveauomvormer van de Golfradar,De Vlakke Maat van de vloeistoffenradar |

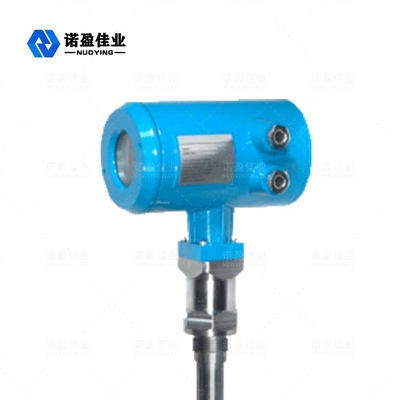

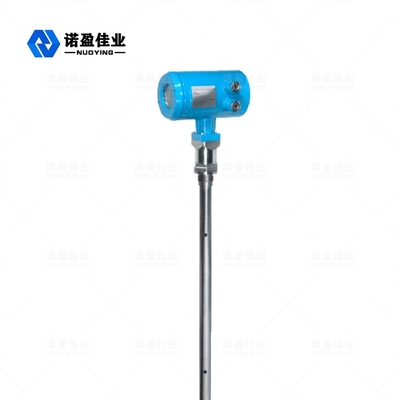

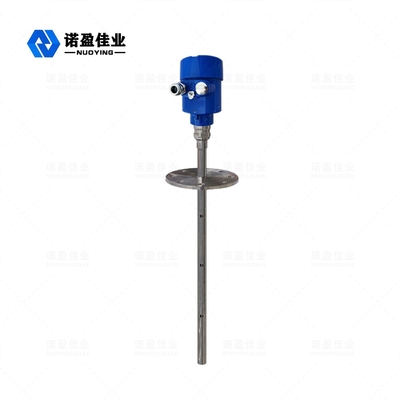

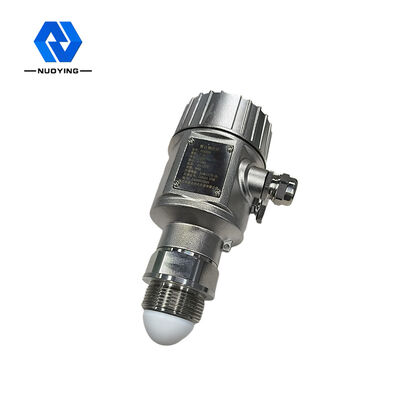

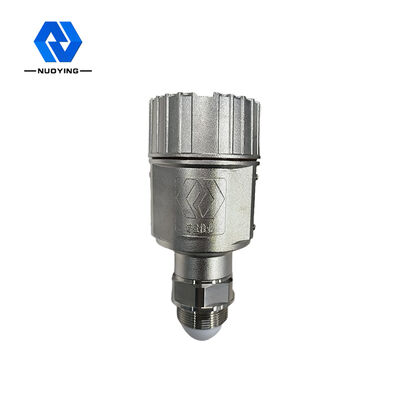

Niet schadelijk voor Menselijk Lichaam 6m Vloeistof Geleide het Niveauzender van de Golfnyrd704 Radar
NYRD704 de Zender van het radarniveau het Werk Principe
De geleide golfradar zendt microgolfimpulsen uit met hoge frekwentie die langs de opsporingscomponent reizen (staalkabel of staalstaaf). Wanneer het ontmoeten van het gemeten middel, is een deel van de impulsenergie weerspiegelde achter toe te schrijven aan de plotselinge verandering van diëlektrische constante die bezinning veroorzaken. Het tijdinterval tussen de uitgezonden impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.
Input:
De geleide die golfradar is een meetinstrument op het principe van tijdreis wordt gebaseerd. De reizen van de radargolf bij de snelheid van licht en de reistijd kunnen in een niveausignaal door de elektronika worden omgezet. De sonde zendt een hoge frequentieimpuls uit en verspreidt het langs een kabel of staafsonde. Wanneer de impuls de materiële oppervlakte ontmoet, wordt het weerspiegeld terug en door de ontvanger in het instrument ontvangen, dat het afstandssignaal in een niveausignaal omzet.
Het weerspiegelde signaal wordt overgebracht langs de kabel of staafsonde aan het elektronische schakelschema van het instrument. De microprocessor verwerkt het signaal en identificeert de echo's door de microgolfimpuls worden geproduceerd op de materiële oppervlakte die.
De correcte identificatie van het echosignaal wordt gedaan door de impulssoftware. De afstand D aan de materiële oppervlakte is evenredig aan de reis T van de impulstijd:
D = C × T/2 (C is de snelheid van licht).
Aangezien de afstand E van de lege tank gekend is, is het materiële niveau L:
L = E-D
Output:
Het wordt geplaatst door de lege tankhoogte E (= op het absolute nulpunt), de volledige tankhoogte F (= hoogtepunt - schaal) en sommige toepassingsparameters in te gaan. De toepassingsparameters passen automatisch het instrument aan het metingsmilieu aan en beantwoorden aan de output 4-20mA.
NYRD704 de Eigenschap van het de Zenderontwerp van het radarniveau
1.Intelligent de meter van het radarniveau keurt de geavanceerde technologie van de microgolfverwerking en de unieke technologie van de de echoverwerking van de echoontdekking goed. Contactmeting, hoge metingsnauwkeurigheid, nauwkeurigere meting. Ondertussen, is de geleide golfradar anti-kleef en beïnvloed niet door externe temperatuur zoals middelgrote temperatuur en adhesie.
2. een verscheidenheid van methodes van de procesverbinding en types van opsporingselement maken niveau van de de golfradar van 70X het reeks geleide geschikt voor diverse complexe arbeidsvoorwaarden en toepassingen meten. Zoals op hoge temperatuur, hoge druk, lage diëlektrische constantemedia.
3.Adopting impuls het werk de wijze, het product zendt uiterst uit - lage macht en kan in diverse metaal en non-metal containers worden geïnstalleerd, dat aan menselijk lichaam en milieu onschadelijk zijn.
NYRD704 de Zender Technische Parameters van het radarniveau
Typische toepassing | Vloeistoffen, vooral lage diëlektrische constante, het bewegen en andere complexe toepassingen |
Antennemateriaal | 304 (facultatief) |
Het meten van waaier | 6m |
Het meten van nauwkeurigheid | 0.05%-0.1%F.S |
Voeding | 24VDC (Twee lijnen, vier lijnen) |
Middelgrote temperatuur | -40~+130℃ |
Procesdruk | -0.1~0.3MPa |
Procesverbinding | Draad, (facultatieve) flens |
Beveiligingsniveau | IP67 |
Explosiebestendige rang | Exia II (facultatieve) CT6 |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Nota: Volgens de specifieke behoeften van gebruikers kan aangepaste ontwerpproducten zijn.
