Productdetails:
|
| Typische toepassing: | De vloeibare, hoge vloeistof van de procestemperatuur | Het meten van waaier: | 35m |
|---|---|---|---|
| Middelgrote temperatuur: | -40~+300℃ | Elektrointerface: | M20×1.5, 1/2 NPT |
| Voeding: | 24VDC (Twee lijnen, vier lijnen) | Procesverbinding: | (facultatieve) flens |
| Procesdruk: | -0.1~4.0MPa | ||
| Hoog licht: | Vloeibare het Niveauzender van de Metingsradar,35m het Niveausensor van de Radartank,GWR-Niveauzender 6GHz |
||

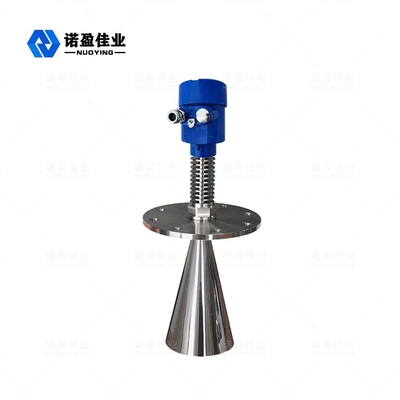

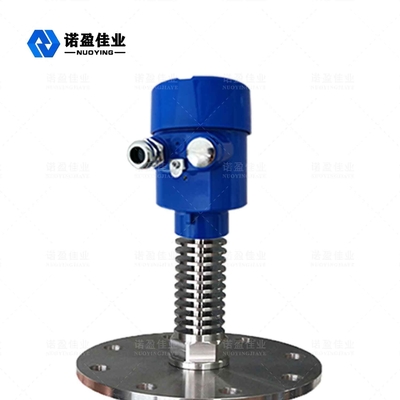

Nauwkeurigheidsmeting 35m de Vloeibare Zender van het de Radarniveau van NYRD803S 6GHz
De Zender van het de Radarniveau van NYRD803S 6GHz het Werk Principe
De reis van radargolven bij de snelheid van licht. De lopende tijd kan in een niveausignaal door elektronische componenten worden omgezet. Een speciale methode van de tijduitbreiding verzekert stabiele en nauwkeurige metingen binnen een korte periode.
Zelfs in het geval van onechte echo's onder complexe exploitatievoorwaarden, kunnen de niveauecho's nauwkeurig met de recentste microprocessor technologie en het zuiveren software worden geanalyseerd.
Input:
De antenne ontvangt nagedacht micropulses en brengt hen aan de elektronische kring over. De microprocessor verwerkt dit die signaal en identificeert de echo's door micropulses op de oppervlakte van het materiaal worden veroorzaakt. De correcte identificatie van het echosignaal wordt gedaan door de impulssoftware, en de nauwkeurigheid kan het millimeterniveau bereiken.
De afstand D van de materiële oppervlakte is evenredig aan de reis T van de impulstijd:
D=C×T/2 (C is de snelheid van licht)
Aangezien de afstand E van de lege tank gekend is, is het niveau L:
L=E-D
output:
Reeks door lege tankhoogte E (= op het absolute nulpunt), volledige tankhoogte F (= hoogtepunt - schaal) en sommige toepassingsparameters in te gaan. De toepassingsparameters zullen automatisch het instrument aan het metingsmilieu aanpassen, die aan een output 4-20mA beantwoorden.
Van het de Radarniveau van NYRD803S 6GHz de Zender Technische Parameters
| Typische toepassing | De vloeibare, hoge vloeistof van de procestemperatuur |
| Antennemateriaal | 304 (facultatief) |
| Het meten van waaier | 35m |
| Voeding | 24VDC (Twee lijnen, vier lijnen) |
| Middelgrote temperatuur | -40~+300℃ |
| Procesdruk | -0.1~4.0MPa |
| Procesverbinding | (Facultatieve) flens |
| Het meten van nauwkeurigheid | 0.05%-0.1%F.S |
| Beveiligingsniveau | IP67 |
| Explosiebestendige rang | Exia II CT6 |
| Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Van het de Radarniveau van NYRD803S 6GHz de Eigenschap van het de Zenderontwerp
1.It keurt de geavanceerde technologie van de microgolfverwerking en de unieke technologie van de de echoverwerking van de echoontdekking goed. Dit product kan op diverse complexe arbeidsvoorwaarden worden toegepast.
2.Its „het valse echo leren“ de functie laat het instrument toe om ware echo's in een verscheidenheid van valse echoomstandigheden nauwkeurig te identificeren, resulterend in nauwkeurige meetresultaten.
3.Various de wijzen van de procesverbinding en de types van opsporingselement kunnen volgens klantenvereisten worden aangepast.
4.Using de impuls het werk wijze, het product heeft uiterst - lage emissiemacht en kan in diverse metaal en non-metal containers zonder kwaad aan menselijk lichaam en milieu worden geïnstalleerd.
Nota: Volgens de specifieke behoeften van gebruikers kan aangepaste ontwerpproducten zijn.
