Productdetails:
|
Model: | Nyrd-Pb-B | Breng frequentie over: | 26GHz |
---|---|---|---|
Echobemonstering: | 100 times/s | waaier: | 40M |
Nauwkeurigheid: | 0.05%~0.1%F.S | Signaaloutput: | 4… 20mA/HART |
Procestemperatuur: | -40~+130℃ | Procesdruk: | -0.1~2.0MPa |
Hoog licht: | Het Niveauzender van de schroefdraadradar,De vlakke Comité Omvormer van het Radarniveau,Het Niveauschakelaar van de vier Draadptfe Radar |

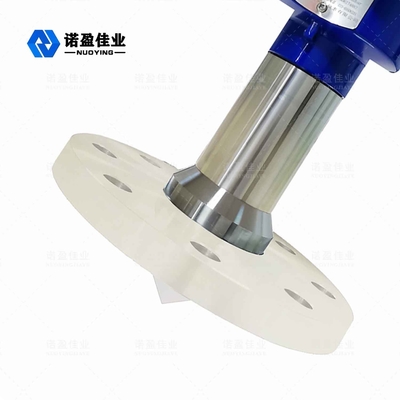

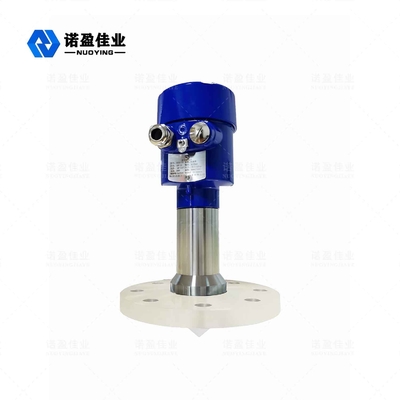

Vlakke Comité Zender Vier van het Radarniveau Draadptfe nyrd-Pb-B 4Mpa Schroefdraad
Het Comité nyrd-Pb-B van PTFE Vlak de Zender Werkend Principe van het Radarniveau
De antenne van het radarniveau zendt smalle microgolfimpulsen uit, die naar beneden door de antenne worden overgebracht. Niet-adhesie - is de minimumoppervlaktespanning in een stevig materiaal en hangt niet om het even welke substantie aan. Nadat de impuls de oppervlakte van het gemeten middel raakt, wordt het weerspiegeld terug en door het antennesysteem opnieuw ontvangen, en het signaal wordt overgebracht aan het elektronische kringsdeel en in een niveausignaal automatisch overgebracht. Weerbestendigheid - heeft het beste het verouderen leven van plastieken.
Zoals het beeld toont:
A.Range plaatsend, de streekwaaier lage van de aanpassings (4mA) B.High aanpassing (20mA) C.Blind
Verwijzingsoppervlakte voor meting: De bodem van de draad of de het verzegelen oppervlakte van de flens.
Het Comité nyrd-Pb-B van PTFE Vlakke de Zender Technische Parameter van het Radarniveau
Model | Nyrd-Pb-B | ||||
Typische toepassing | Stoom, mist, schuim, sterke corrosie, kristallisatie, condensatie, adhesie, enz. | ||||
Breng frequentie over | 26GHz | ||||
Echobemonstering | 100 times/s | ||||
Antennemateriaal | PTFE+304 | PTFE | |||
Waaier | 40m | ||||
Nauwkeurigheid | 0.05%~0.1%F.S | ||||
Leveringsmacht | 24VDC (Two-wire, Four-wire), 220V AC | ||||
Macht | 3W | ||||
Signaaloutput | 4… 20mA/HART | ||||
Procestemperatuur | -40~+130℃ | ||||
Procesdruk | -0.1~2.0MPa | ||||
Procesverbinding | Steun, (facultatieve) flens | ||||
Elektrointerface | M20×1. 5, ½ „NPT | ||||
Beschermingsklasse | IP 67 | ||||
Explosiebestendige rang | ExiaCT6Ⅱ GA, (facultatieve) Exd Ⅱ CT6 GB |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
