Productdetails:
|
| Nauwkeurigheid: | <0> | Frequentie: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Het meten van waaier: | - kabel: 030m; coaxiale staaf: 06m | Resolutie: | 1mm |
| Reactiesnelheid: | 0.2S (afhankelijk van het daadwerkelijke gebruik) | Bemonstering: | echo 55 steekproeven/s |
| Procesdruk: | -1 ~ 40bar | De rang van de huisvestingsbescherming: | IP67, IP68 |
| Hoog licht: | De roestvrij staal Geleide Sensor van het Radarniveau,De geleide Sensor IP68 van het Radarniveau,Vloeibare het Niveausensor van de Radartank |
||

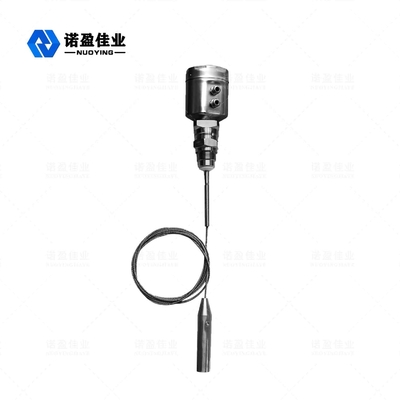

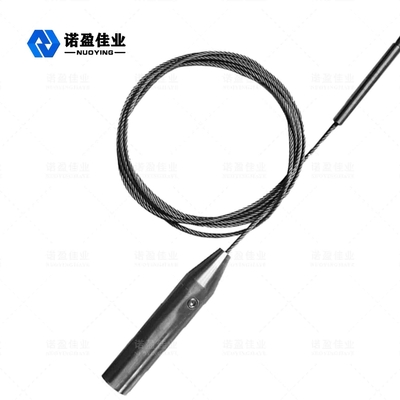

NYRD701 roestvrij staal Geleide de Sensor Goede Nauwkeurige Meting van het Radarniveau
NYRD701 de roestvrij staal Geleide Sensor van het Radarniveau
Technische voordelen van de geleide vlakke maat van de golfradar: radar vlakke maat voor vloeistof, deeltjes en dunne modder ononderbroken niveaumeting. Om het even welk middel met diëlektrische constante groter dan of gelijk aan 1,4 kan worden gemeten. De meting van de meter van het radarniveau wordt niet beïnvloed door middelgrote verandering, temperatuurverandering, inerte gas en stoom, stof, schuim, enz. De maximumwaaier van pool-type radar kan 6 meters bereiken. De nauwkeurigheid van de meter van het radarniveau is 1mm, is de waaier 30 meters, is op hoge temperatuur van 250 graden, 40 kg hoge druk, de meter van het radarniveau geschikt voor het gebied van het explosiegevaar. Over het algemeen gebruikt voor het meten van viscositeit ≤ 500CST en gemakkelijk om geen zelfklevend middel te veroorzaken. De geleide vlakke maat van de golfradar is een soort vlakke die maat op TDR-principe wordt gebaseerd. De elektromagnetische impuls van de vlakke maat reist bij de snelheid van licht langs de kabel of de sonde. Een deel van de impuls van de vlakke maat wordt weerspiegeld om een echo te vormen en terugkeert naar de impulszender langs dezelfde weg. De sterke remming van stoom en schuim, meting wordt niet beïnvloed. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die tijdspanne, en de hoogte van het vloeibare niveau wordt berekend.
NYRD701 roestvrij staal Geleide de Sensor Technische Parameter van het Radarniveau
| Parameters | Frequentie: 100MHZ-1.8GHZ Het meten van waaier: - kabel: 030m; coaxiale staaf: 06m Resolutie: 1mm Reactiesnelheid: 0.2S (afhankelijk van het daadwerkelijke gebruik) Nauwkeurigheid: <0> |
| Communicatie Interface | HERT communicatie protocol |
| Herhaalbaarheid | ± 3mm |
| Bemonstering | echo 55 steekproeven/s |
| Het signaal van de outputstroom | 4-20mA |
| Procesverbinding | G1-1/2 Flens DN50, DN80, DN100, DN150 |
| Procesdruk | -1 ~ 40bar |
| Macht | Macht: 24VDC (± 10%), rimpelingsvoltage: 1Vpp Machtsconsumptie: maximum 22.5mA |
| Milieuvoorwaarden | temperatuur -40 ℃ ~ +80 ℃ |
| De rang van de huisvestingsbescherming | IP67, IP68 |
| Explosieniveaus | EXia II CT6 GA |
| Instrumentatievoeding en de draadverbinding van de signaaloutput | Het delen van een twee-kern beschermde kabel Kabelingang: 2 M20 × 1,5 (de kabelsdiameter van 5 - 9mm) |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
