Productdetails:
|
| Model: | NYRD702 | Herhaalbaarheid: | ± 3mm |
|---|---|---|---|
| Resolutie: | 1mm | Bemonstering: | echo 55 steekproeven/s |
| Het signaal van de outputstroom: | 4-20mA | Explosieniveaus: | EXiaIICT6 GA |
| Milieuvoorwaarden: | -40 ℃ ~ +80 ℃ | Frequentie: | 100MHZ-1.8GHZ |
| Hoog licht: | Het Niveauzender van de roestvrij staalradar,Zender Vier van het radarniveau Draad,20mA Zender van het radar de Vloeibare Niveau |
||

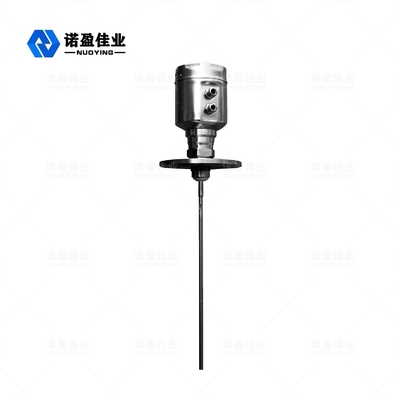

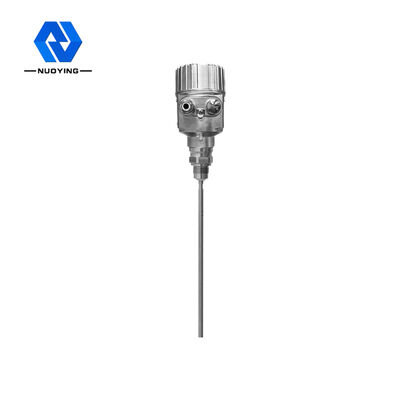

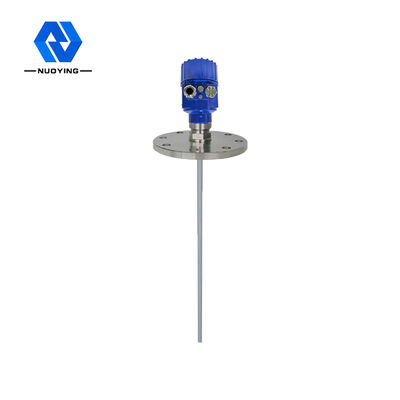

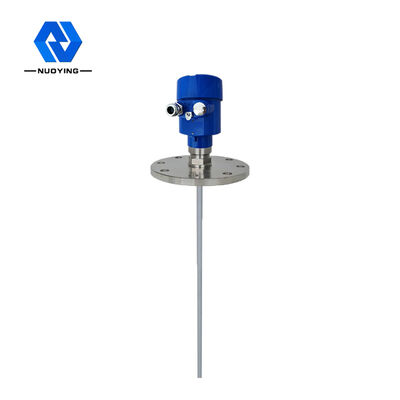

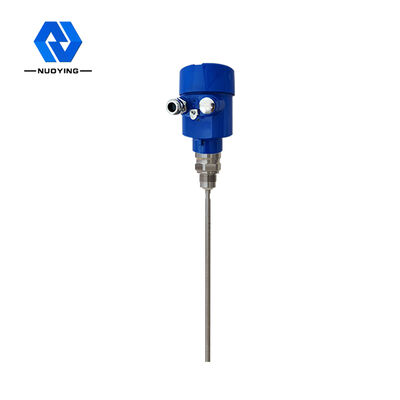

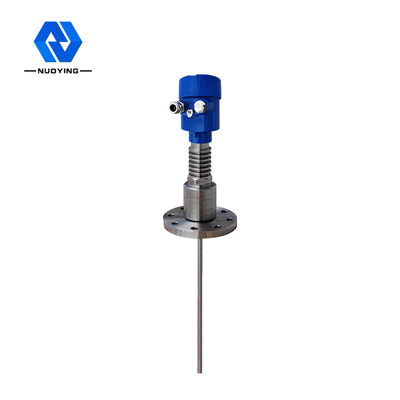

Het Niveauzender 4-20mA/HART van de roestvrij staalnyrd702 Radar (Draad Twee Draad/Vier)
Het Niveauzender van de roestvrij staalnyrd702 Radar
De geleide die het niveaumeter van de golfradar is een niveaumeter op het principe van de bezinning wordt gebaseerd van het tijddomein (TDR). Verblijf vanaf de uitvoer en de invoer. De elektromagnetische impuls van de radar vlakke maat verspreidt zich langs de de staalkabel of sonde bij de snelheid van licht. Voor metaal en plastic blikken, zal de meter niet de binnenmuur van de tank raken. Als de metaaltank, vlakke maat niet in het centrum van de tank zou moeten worden geïnstalleerd. Een deel van de impuls van de niveaumeter wordt weerspiegeld om een echo te vormen en naar de impulszender langs dezelfde weg te terugkeren. Het diagram op het recht toont de staaf-vormige radarinstallatie, die hoofdzakelijk voor vloeibare niveaumeting wordt gebruikt. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die periode, en de vloeibare niveauhoogte wordt berekend. De sensor kan in het centrum van het dak worden geïnstalleerd, als de bodem van de container voor kegel, op de tankbodem kan meten.
Van de het Niveauzender van de roestvrij staalnyrd702 Radar de Technische Parameter
| Parameters |
Frequentie: 100MHZ-1.8GHZ Het meten van waaier: - kabel: 030m; coaxiale staaf: 06m Reactiesnelheid: 0.2S (afhankelijk van het daadwerkelijke gebruik) Nauwkeurigheid: <0> |
| Communicatie Interface | HERT communicatie protocol |
| Herhaalbaarheid | ± 3mm |
| Resolutie | 1mm |
| Bemonstering | echo 55 steekproeven/s |
| Het signaal van de outputstroom | 4-20mA/HART |
| Procesverbinding |
Flens DN50, DN80, DN100, DN150 |
| Procesdruk | -1 ~ 40bar |
| Macht |
Macht: 24VDC (± 10%), rimpelingsvoltage: 1Vpp Machtsconsumptie: maximum 22.5mA |
| Milieuvoorwaarden | -40 ℃ ~ +80 ℃ |
| De rang van de huisvestingsbescherming | IP68 |
| Explosieniveaus | EXiaIICT6 GA |
| Instrumentatievoeding en de draadverbinding van de signaaloutput |
Het delen van een twee-kern beschermde kabel Kabelingang: 2 M20 × 1,5 (de kabelsdiameter van 5 - 9mm) |
※ Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast!
