Productdetails:
|
| Antennemateriaal: | (Facultatief) PP/PVDF | Het meten van waaier: | 35m |
|---|---|---|---|
| Voeding: | 24VDC (Twee lijnen, vier lijnen) | Middelgrote temperatuur: | -40~+80℃ |
| Procesverbinding: | (Facultatieve) flens、 steun | Procesdruk: | -0.1~0.3MPa |
| Signaaloutput: | 4… 20mA/HART/RS485/Modbus… | Typische toepassing: | Meting van agressieve vloeistoffen in kleine schepen in de eenvoudige procesomstandigheden |
| Hoog licht: | De corrosieve Vloeibare Zender van het Radarniveau,26G Zender van het radar de Vloeibare Niveau,IP67 radartype Niveauzender |
||

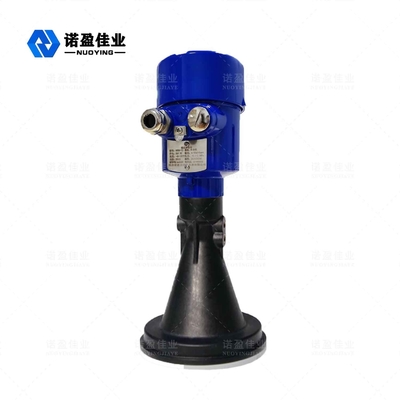

Het Niveauzender van de hoge Frequentie Corrosieve Vloeibare 35m IP67 NYRD87 26G Radar
De Zender van het de Radarniveau van NYRD87 26G het Werk Principe
De antenne van de radar vlakke maat met hoge frekwentie zendt uiterst smalle microgolfimpulsen uit. Deze impuls verspreidt zich in ruimte bij de snelheid van licht en ontmoet de oppervlakte van het gemeten middel. Het deel van zijn energie wordt weerspiegeld terug en door dezelfde antenne ontvangen.
Het tijdinterval tussen de overgebrachte impuls en de ontvangen impuls is evenredig aan de afstand van de antenne aan de oppervlakte van het gemeten middel. wegens uiterst hoge propagatie is de snelheid van elektromagnetische golven, het tijdinterval tussen de overgebrachte impuls en de ontvangen impuls zeer klein (nanosecondeorde) en moeilijk te bevestigen. De meter met hoge frekwentie van het de radarniveau van 26G gebruikt een speciale verwante oplossingstechnologie die het tijdinterval tussen de overgebrachte impuls en de ontvangen impuls kan nauwkeurig identificeren, om de afstand van de antenne aan de oppervlakte van het gemeten middel verder te berekenen.
Van het de Radarniveau van NYRD87 26G de Eigenschap van het de Zenderontwerp
1. De antennegrootte is klein, gemakkelijk te installeren; Niet-contactradar, geen slijtage, geen verontreiniging.
2. Nauwelijks beïnvloed door corrosie en schuim; Beïnvloed niet door middelgrote dichtheid, temperatuur en drukveranderingen.
3. Het strenge stofmilieu heeft weinig invloed op de verrichting van de meter van het hoge frequentieniveau.
4. Kortere golflengte, betere bezinning voor geneigde stevige oppervlakten.
5. Kleine stralingshoek en geconcentreerde energie.
6. De metings dode hoek is kleiner, en de goede resultaten kunnen voor kleine tankmeting worden bereikt.
7. Hoge signal-to-noise verhouding voor betere prestaties zelfs in de schommelende omstandigheden.
Van het de Radarniveau van NYRD87 26G de Zender Technische Parameters
| Typische toepassing | Meting van agressieve vloeistoffen in kleine schepen in de eenvoudige procesomstandigheden |

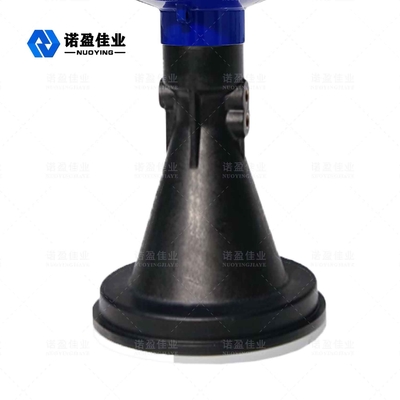

| Antennemateriaal | (Facultatief) PP/PVDF |
| Het meten van waaier | 35m |
| Het meten van nauwkeurigheid | 0.05%-0.1%F.S |
| Voeding | 24VDC (Twee lijnen, vier lijnen) |
| Middelgrote temperatuur | -40~+80℃ |

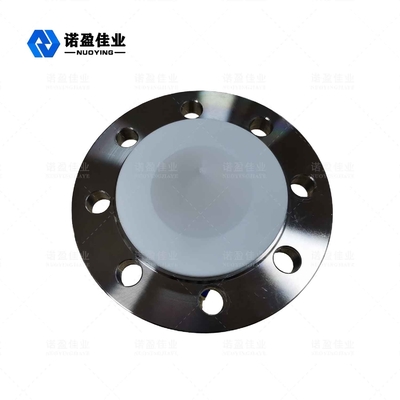

| Procesverbinding | Flens, (facultatieve) steun |
| Procesdruk | -0.1~0.3MPa |
| Beveiligingsniveau | IP67 |
| Explosiebestendige rang | Exia II (facultatieve) CT6 |
| Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Nota: Volgens de specifieke behoeften van gebruikers kan aangepaste ontwerpproducten zijn.
