Productdetails:
|
| Voedingen: | (Four-wire) 6-24VDC | metingsnauwkeurigheid: | 0.05%~0. 1%F.S |
|---|---|---|---|
| Elektrointerface: | M20X1.5, % ~NPT | De procesverbinding: | Draad, steun, (facultatieve) flens |
| De procesdruk: | Zaal druk | De procestemperatuur: | 40~+100 " C |
| Signaaloutput: | … 20mA/HART/RS485/Modbus. | Shell-materiaal: | Aluminium、 plastiek |
| Hoog licht: | 24VDC de slimme Meter van het Radarniveau,Het Niveauzender van de radargashouder,Smart Geleide het Niveauzender van de Golfradar |
||

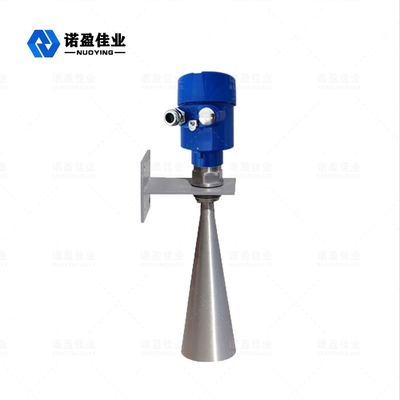

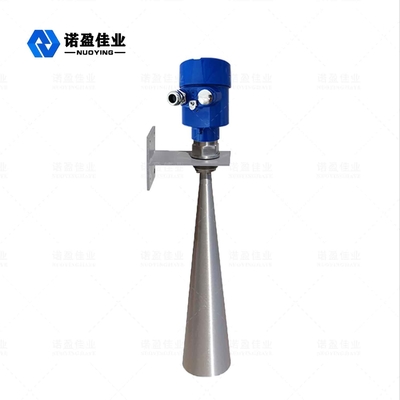

Meter van het de Radarniveau van 6-24VDC NYRD804 de Slimme voor Rivier, Meer en Ondiepte
Het werk Principe van Meter van het de Radarniveau van 6-24VDC NYRD804 de Slimme voor Rivier, Meer en Ondiepte
De antenne van het radarniveau zendt smalle microgolfimpulsen uit, die naar beneden door de antenne worden overgebracht. Nadat de impulsgolf de oppervlakte van het gemeten middel raakt, wordt het weerspiegeld terug en door het antennesysteem opnieuw ontvangen, en het signaal wordt overgebracht aan het elektronische kringsdeel en in een niveausignaal (omdat de snelheid van de impulspropagatie uiterst snel is automatisch overgebracht, bereikt de elektromagnetische golf het doel en terug naar de ontvanger weerspiegeld. De tijd die het heeft genomen om terug te gaan en vooruit geweest bijna onmiddellijk)
Ontwerpeigenschappen van Meter van het de Radarniveau van 6-24VDC NYRD804 de Slimme voor Rivier, Meer en Ondiepte
◎De antennegrootte is klein, gemakkelijk te installeren; Niet-contactradar, geen slijtage, geen verontreiniging.
◎bijna immuun voor corrosie en schuim; Beïnvloed niet door middelgrote dichtheid, temperatuur en drukveranderingen.
◎Het ernstige stofmilieu heeft weinig invloed op het werk van de meter van het hoge frequentieniveau.
◎Kortere golflengte, betere bezinning op geneigde stevige oppervlakten.
◎De Stralingshoek is klein, is de energie geconcentreerd, die de echocapaciteit verbetert en bevorderlijk is om interferentievoorwerpen te vermijden.
◎Meten van dode hoek is kleiner, want de kleine tankmeting ook goede resultaten zal bereiken.
◎De hoge signal-to-noise verhouding, zelfs in het geval van schommelingen kan betere prestaties ook verkrijgen.
het geval van schommelingen kan betere prestaties ook verkrijgen.
◎De hoge frequentie, is de beste keus voor het meten van stevig en laag diëlektrische constantemiddel. De hoge frequentie, is de beste keus voor het meten van stevig en laag diëlektrische constantemiddel.
Technische Parameters van van Meter van het de Radarniveau van 6-24VDC NYRD804 de Slimme voor Rivier, Meer en Ondiepte
| Typische toepassing | Rivier, Meer en Ondiepte |
|
productmodel
|
NYRD804 |
|
Antennevorm |
Stok, vlakke waterdaling, trompet, geworpen oppervlakte, lens |
| Antennemateriaal | PTFE, 304.316, PP, PFA |
| het meten van waaier | 70m |
| nauwkeurigheid van meting | 0.05%~0.1%F.S |
| Voedingvoltage | 6-24VDC (draad vier) |
|
signaaloutput |
4… 20mA/HART/RS485/Modbus… |
| Procestemperatuur | -40~+130℃ |
| Procesdruk |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
| procedureaaneenschakeling | schroefdraad, steun, (facultatieve) flens |
| Elektrointerface | M20*1.5, ½ ″ NPT |
| mate van bescherming | IP65, (facultatieve) IP67 |
| explosiebestendige classificatie | Exia II CT6 GA, Exd II CT6 GB (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
