Productdetails:
|
Typische toepassing: | Stevige stofdeeltjes | Antennevorm: | Bartype, het type van waterdaling, plaattype, hoorntype, oppervlaktetype, lenstype |
---|---|---|---|
Meaturingswaaier: | 80M | metingsnauwkeurigheid: | 0.05%~0. 1%F.S |
Voedingen: | 24VDC (two-wire, four-wire) | De procesverbinding: | flens, (facultatieve) klem |
De Rang van /IP van de beschermingsrang: | (Facultatief) IP67 | gevaarlijk explosief-bewijsrang: | ExialICT6 (facultatief) GA |
Hoog licht: | 26G de wijze Meter van het Radarniveau,Het Niveaumeter van de stoom Kristallijne Radar,Het kristallijne Instrument van het Radarniveau |

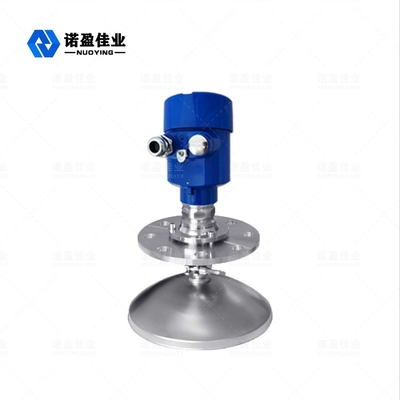

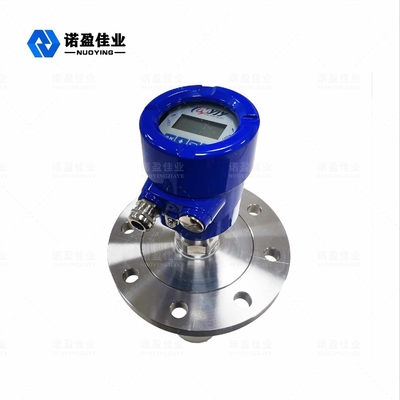

26G intelligente het Niveaumeter van de Hoge Frequentieradar voor Stevige Stofdeeltjes NYRD 810
Het werk Principe van Intelligente het Niveaumeter van de de Hoge Frequentieradar van 26G voor Stevige Stofdeeltjes NYRD 810
De sensoren van de de Meter (NYRD80X) reeks van het radarniveau zijn het anti-Drijft stof van 26GHz en cementeren het niveau meetinstrumenten van de poederradar, die de maximumafstand tot 80 meters meten. De antenne wordt verder geoptimaliseerd, en de nieuwe snelle microprocessors kunnen de analyse en de verwerking van het hoger tariefsignaal uitvoeren, toelatend dat de meter worden gebruikt in complexe metingsvoorwaarden zoals van het reactie anti-Drijft stof en cement poeder werkplaatsen en stevige bak.
Met betrekking tot het ultrasone die tijdverschil van de te ontvangen lancering en bereikt om het niveau van geluid te bepalen, worden de Microgolfsignalen verwerkt door elektronische apparaten en in elektrotekens met betrekking tot het objecten niveau definitief verwerkt
Gegeven van meting: het verzegelen oppervlakte van draadbodem of flens.
Nota: Wanneer het gebruiken van de timing van het radarniveau, zorg ervoor dat het hoogste materiële die niveau niet de metings dode hoek (het gebied in D in het cijfer wordt getoond) kan ingaan.
De het Ontwerpen Eigenschappen van Intelligente het Niveaumeter van de de Hoge Frequentieradar van 26G voor Stevige Stofdeeltjes NYRD 810
◎De antennegrootte is klein, gemakkelijk te installeren; Niet-contactradar, geen slijtage, geen verontreiniging.
◎bijna immuun voor corrosie en schuim; Beïnvloed niet door middelgrote dichtheid, temperatuur en drukveranderingen.
◎Het ernstige stofmilieu heeft weinig invloed op het werk van de meter van het hoge frequentieniveau.
◎Kortere golflengte, betere bezinning op geneigde stevige oppervlakten.
◎De Stralingshoek is klein, is de energie geconcentreerd, die de echocapaciteit verbetert en bevorderlijk is om interferentievoorwerpen te vermijden.
◎Meten van dode hoek is kleiner, want de kleine tankmeting ook goede resultaten zal bereiken.
◎De hoge signal-to-noise verhouding, zelfs in het geval van schommelingen kan betere prestaties ook verkrijgen.
het geval van schommelingen kan betere prestaties ook verkrijgen.
◎De hoge frequentie, is de beste keus voor het meten van stevig en laag diëlektrische constantemiddel. De hoge frequentie, is de beste keus voor het meten van stevig en laag diëlektrische constantemiddel.
Technische parameters van Intelligente het Niveaumeter van de de Hoge Frequentieradar van 26G voor Stevige Stofdeeltjes NYRD 810
Typische toepassing | Stevige stofdeeltjes |
productmodel
|
NYRD810 |
Antennevorm | Stok, vlakke waterdaling, trompet, geworpen oppervlakte, lens |
Antennemateriaal | (facultatief) 316L |
het meten van waaier | 80m |
nauwkeurigheid van meting | 0.05%~0.1%F.S |
Voedingvoltage | 24VDC (draad vier) |
signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Procestemperatuur | -40~+130℃ |
Procesdruk | -0.1~4.0MPa, |
procedureaaneenschakeling | (facultatieve) flens |
Elektrointerface | M20*1.5, ½ ″ NPT |
mate van bescherming | (Facultatief) IP67 |
explosiebestendige classificatie | Exia II CT6 (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
