Productdetails:
|
Elektrointerface: | M20X1.5, % ~NPT | De procesdruk: | -0. 1~4. 0MPa |
---|---|---|---|
Typische toepassing: | Bestand temperatuur, druk bestand en lichtjes corrosieve vloeistof | Meaturingswaaier: | 30m |
gevaarlijk explosief-bewijsrang: | ExialICT6 GA | Antennevorm: | Bartype, het type van waterdaling, plaattype, hoorntype, oppervlaktetype, lenstype |
De procesverbinding: | Steun, (facultatieve) flens | Procestemperatuur: | -40~250℃ |
Hoog licht: | De slimme Meter 26G van het Radarniveau,10m-het Niveaumeter van de Voedsel Testende Radar,Corrosieve Chemische producten die het Instrument van het Radarniveau testen |

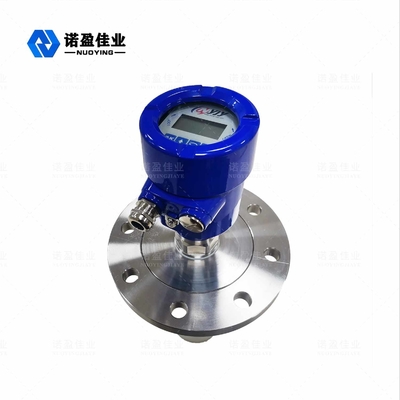

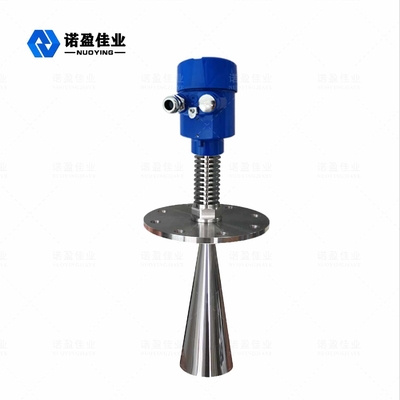

NYRD 806 Meter van het de Radarniveau van 26G de Slimme voor Temperatuur/Druk Bestand en lichtjes Corrosieve Vloeistof
Het werk Principe van NYRD 806 Meter van het de Radarniveau van 26G de Slimme voor Temperatuur/Druk Bestand en lichtjes Corrosieve Vloeistof
De sensoren van de de Meter (NYRD80X) reeks van het radarniveau zijn meetinstrumenten de met hoge frekwentie van het de radarniveau van 26GHz, die de maximumafstand tot 80 meters meten. De antenne wordt verder geoptimaliseerd, en de nieuwe snelle microprocessors kunnen de analyse en de verwerking van het hoger tariefsignaal uitvoeren, toelatend dat de meter worden gebruikt in complexe metingsvoorwaarden zoals reactietanks en stevige bak.
volgens het ultrasone die tijdverschil van de te ontvangen lancering en kent om het niveau van geluid te bepalen, worden de Microgolfsignalen verwerkt door elektronische apparaten en in elektrosignalen met betrekking tot het objecten niveau definitief verwerkt
Gegeven van meting: het verzegelen oppervlakte van draadbodem of flens.
Nota: Wanneer het gebruiken van de timing van het radarniveau, zorg ervoor dat het hoogste materiële die niveau niet de metings dode hoek (het gebied in D in het cijfer wordt getoond) kan ingaan.
Ontwerpeigenschappen van NYRD 806 Meter van het de Radarniveau van 26G de Slimme voor Temperatuur/Druk Bestand en lichtjes Corrosieve Vloeistof
◎bijna immuun voor corrosie en schuim; Beïnvloed niet door middelgrote dichtheid, temperatuur en drukveranderingen.
◎De antennegrootte is klein, gemakkelijk te installeren; Niet-contactradar, geen slijtage, geen verontreiniging.
◎Het ernstige stofmilieu heeft weinig invloed op het werk van de meter van het hoge frequentieniveau.
◎Kortere golflengte, betere bezinning op geneigde stevige oppervlakten.
◎De Stralingshoek is klein, is de energie geconcentreerd, die de echocapaciteit verbetert en bevorderlijk is om interferentievoorwerpen te vermijden.
◎Meten van dode hoek is kleiner, want de kleine tankmeting ook goede resultaten zal bereiken.
◎De hoge signal-to-noise verhouding, zelfs in het geval van schommelingen kan betere prestaties ook verkrijgen.
het geval van schommelingen kan betere prestaties ook verkrijgen.
◎De hoge frequentie, is de beste keus voor het meten van stevig en laag diëlektrische constantemiddel. De hoge frequentie, is de beste keus voor het meten van stevig en laag diëlektrische constantemiddel.
Technische Parameters van NYRD 806 Meter van het de Radarniveau van 26G de Slimme voor Temperatuur/Druk Bestand en lichtjes Corrosieve Vloeistof
Typische toepassing | Bestand temperatuur, druk bestand en lichtjes corrosieve vloeistof |
productmodel
|
NYRD806 |
Antennevorm | Stok, vlakke waterdaling, trompet, geworpen oppervlakte, lens |
Antennemateriaal | 316 |
het meten van waaier | 30m |
nauwkeurigheid van meting | 0.05%~0.1%F.S |
Voedingvoltage | 24VDC (draad twee, draad vier) |
signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Procestemperatuur | -40~+250 ℃ |
Procesdruk | -0.1~4.0 MPa, |
procedureaaneenschakeling | steun, (facultatieve) flens |
Elektrointerface | M20*1.5, ½ ″ NPT |
mate van bescherming | (Facultatief) IP67 |
explosiebestendige classificatie | Exia II CT6 |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
