Productdetails:
|
Media Type: | Vloeistof, gas, stoom | Nominale diameter: | 25mm≤DN≤1200mm |
---|---|---|---|
Nominale druk: | PN≤25MPa | werkende temperatuur: | t≤350℃ |
Nauwkeurigheidsklasse: | ± 0.5%, ± 1.0% | Pijpmateriaal: | Koolstofstaal, roestvrij staal, andere |
Rechte pijplengte: | De voor rechte pijp is 1~3D, en de achter rechte pijp is 3~5D | Verbindingsmethode: | Flensverbinding, de verbinding van het uiteindelassen |
Hoog licht: | Wigtype de Meter van de Massastroom,Hoge de Wigdebietmeter van de Nauwkeurigheidsmeting,25MPa wigtype Stroommeter |

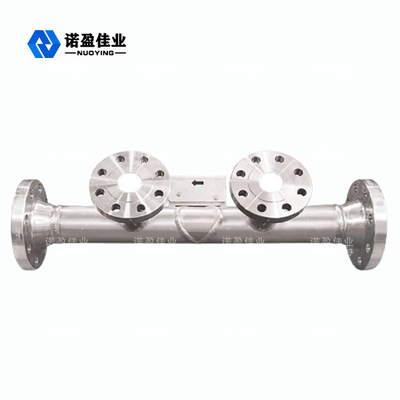

Hoge Metingsnauwkeurigheid Gemakkelijk om Gebruik te installeren en ny-XX Wigdebietmeter te handhaven
Ny-XX de Productomschrijving van de Wigdebietmeter
De wigdebietmeter is een stroommeter die stroom door een V-vormig throttling element meet. Zijn rond gemaakte hoogste hoek is benedenwaarts, wat voor de vlotte passage van vloeistoffen opgeschorte deeltjes bevatten of kleverige vloeistoffen die bevorderlijk is, en zal stroomopwaarts geen stagnatie van het throttling lid produceren. 500mPa·S, voor stroommeting wordt gebruikt van dunne modder, ertspulp, zandige ruwe olie, riolering, zware olie, overblijvende olie en andere stevig-bevat opschortingen en vloeibare media zoals laag Getal van Reynolds dat. Het kan ook voor stroommeting van gas en stoommedia worden gebruikt. Dit product wordt gebruikt voor diverse gassen, vooral voor de stroommeting van vuil gas en aardgas.
Ny-XX het Ontwerpeigenschap van de Wigdebietmeter
1. Het gebruik van het type van „V“ lichaams throttling delen kan het stagnerende gebied elimineren en het systeem verhinderen te belemmeren.
2. Het Getal van Reynolds heeft een brede waaier van toepassingen. Wanneer het Getal van Reynolds 500 is, wordt het vierkante verband tussen de differentiële druk en de stroom nog gehandhaafd.
3. De differentiële drukzender kan output elektrosignalen van 4 tot 20 mA, wat voor gebruik met diverse instrumenten geschikt is.
4. Gemakkelijk te installeren, te gebruiken en te handhaven.
5. Hoge metingsnauwkeurigheid, uitgebreide onzekerheid van stroomkaliberbepaling: ±0.5%~±0.2% (waterkaliberbepaling of oliekaliberbepaling).
6. Het heeft goede stabiliteit op lange termijn en door gebruikers als nul-mislukking tariefinstrument geprijst.
7. De éénmalige meter is verdeeld, en de waaier kan worden uitgebreid door de wig (midden) te vervangen.
8. Diverse stijlen:
Gewoon type: De afwijzingverhouding is binnen de waaier van 1: , en de niet-lineaire fout van de stroomcoëfficiënt is ≤±1%.
Krachtig type: De afwijzingverhouding is binnen 1: de uitgebreide onzekerheid van stroomkaliberbepaling is ±0.5%~±0.2%
Ny-XX de Technische Parameters van de Wigdebietmeter
Productaantal | Ny-XX |
media type | vloeistof, gas, stoom |
Nominale diameter | 25mm≤DN≤1200mm |
Nominale druk | PN≤25MPa |
Getal van Reynoldswaaier | Het rood kan zoals 300 zo laag en zo hoog gaan zoals 106+ |
Werkende temperatuur | t≤350℃ |
Nauwkeurigheidsklasse | ± 0.5%, ± 1.0% |
Rechte pijplengte | De voor rechte pijp is 1~3D, en de achter rechte pijp is 3~5D |
Verbindingsmethode | Flensverbinding, de verbinding van het uiteindelassen |
Pijpmateriaal | Koolstofstaal, roestvrij staal, andere |
Drukniveau | ≤0.25MPa, ≤0.6MPa ...... ≤10.0MPa |
