Productdetails:
|
Typische toepassing: | vloeistof in sterke corrosie, lage diëlektrische constante | Elektrointerface: | M20×1.5 |
---|---|---|---|
PRODUCTmodel: | NYRD 701 | Antennevorm: | Kabeltype, Rod Type |
Antennemateriaal: | PTFE, 304 | Echobemonstering: | 55 keer /s |
Het meten van de nauwkeurigheid van de waaiermeting: | 30 m /0.05 % ~ 0,1% F.S | Voeding: | 220VAC |
Hoog licht: | 30m Geleide het Niveaumeter van de Golfradar,De contacteerbare Geleide Zender van de Golfradar,Sterke het Niveauzender van de Corrosie Vloeibare Radar |

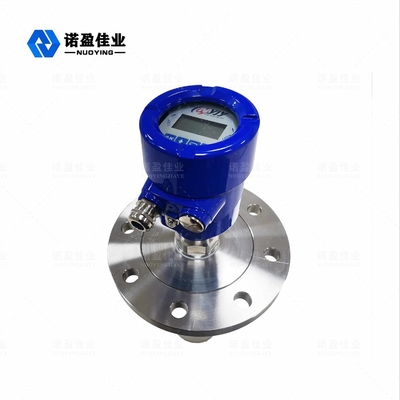

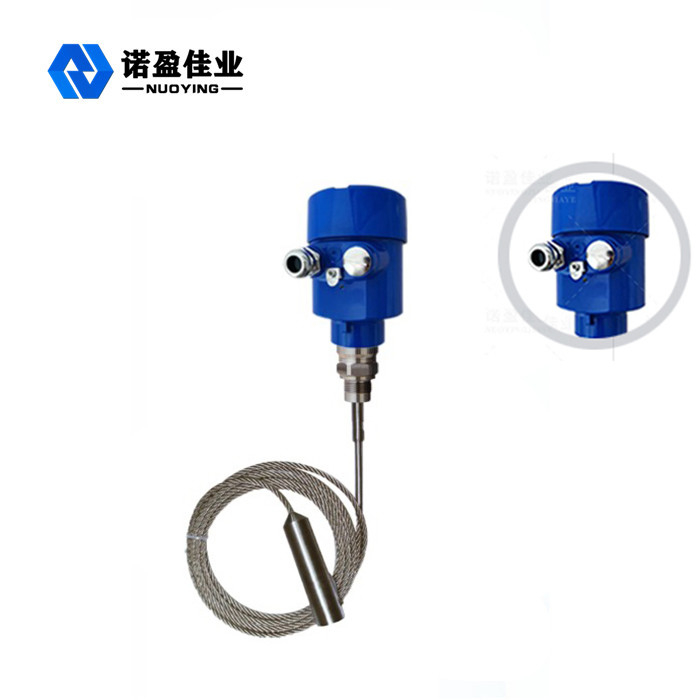

30m Contacteerbare Geleide het Niveaumeter van de Golfradar voor Sterke Corrosie Vloeibare NYRD 701
Het werk principe van 30m Contacteerbare Geleide het Niveaumeter van de Golfradar voor Sterke Corrosie Vloeibare NYRD 701
De microgolfimpuls met hoge frekwentie die door de geleide golfradar wordt uitgezonden verspreidt zich langs de opsporingscomponent (staalkabel of staalstaaf), en ontmoet het gemeten middel. wegens de plotselinge verandering van de diëlektrische constante, veroorzaakt het bezinning, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.
Inputproces
De geleide die golfradar is een meetinstrument op het principe van tijdreis wordt gebaseerd. De looppas van de radargolf bij de snelheid van licht, en de lopende tijd kunnen in objecten niveausignaal door elektronische componenten worden omgezet. De sonde zendt hoge frequentieimpuls uit en verspreidt zich langs de kabel of staafsonde.
Outputproces
Door lege tankhoogte E (= nul), volledige tankhoogte F (= volledige waaier) en sommige toepassingsparameters in te gaan, zullen de toepassingsparameters automatisch de meter aan het metende milieu aanpassen, die aan output 4-20mA beantwoorden.
Ontwerpeigenschappen van 30m Contacteerbare Geleide het Niveaumeter van de Golfradar voor Sterke Corrosie Vloeibare NYRD 701
◎De geleide de objecten van de golfradar niveaumeter keurt de geavanceerde technologie van de microgolfverwerking en unieke Echo Discovery Echo-verwerkingstechnologie, contactmeting, hoge metingsnauwkeurigheid, nauwkeurigere meting goed. Tegelijkertijd, wordt de geleide golfradar niet beïnvloed door externe omgeving zoals middelgrote temperatuur en adhesie.
◎De de objecten van de de golfradar van 70X reeks geleide niveaumeter is geschikt voor diverse complexe arbeidsvoorwaarden en toepassingen toe te schrijven aan de de diverse wijzen van de procesverbinding en types van opsporingsmodule. Zoals: op hoge temperatuur, hoge druk en laag diëlektrische constantemiddel.
◎Impuls het werk de wijze, lage emissiemacht, kan in een verscheidenheid van metaal, non-metal containers, geen kwaad aan menselijk lichaam en milieu worden geïnstalleerd.
Technische parameter van 30m Contacteerbare Geleide het Niveaumeter van de Golfradar voor Sterke Corrosie Vloeibare NYRD 701
Typische toepassing | Vloeistof (sterke corrosie, lage diëlektrische constante, adhesie, het verwarmen Rol op hoge temperatuur en hoge druk, Ingebouwde, ladder, drijvende plaat en andere complexe gelegenheden) |
Stof (vliegas, kalksteenpoeder, cementpoeder, beton en andere media) | |
Vast lichaam (kleine deeltjes, korrel, grint, zand en andere media) | |
Productmodel | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
Antennevorm | Kabeltype, staaftype, dubbel kabeltype, dubbel staaftype, buistype van de golfgids |
Antennemateriaal | PTFE, 304, 316 |
Echobemonstering | 55 keer /s |
Het meten van waaier | 6m, 30 m |
Metingsnauwkeurigheid | 0,05% ~ 0,1% F.S |
Voeding | 24VDC (draad twee, draad vier), 220VAC |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Procestemperatuur | -40~ +130°C, -40~ +250 °C, - 40~ +500 °C |
Procesdruk | -0.1~2.0MPa, - 0.1~4.0MPa |
Procesverbinding | Draad, steun, flens, (facultatieve) klem |
Elektrointerface | M20×1.5, ½ „NPT |
Beschermingsrang | IP 65, IP 67, (FACULTATIEF) IP 68 |
Explosiebestendige rang | ExiaIICT6Ga, ExdIICT6Gb (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
