Productdetails:
|
Echobemonstering: | 55 keer /s | Het meten van waaier: | 5m |
---|---|---|---|
metingsnauwkeurigheid: | 0,05% ~ 0,1% F.S | Voeding: | Voeding 220VAC |
Elektrointerface: | M20×1.5, ½ „NPT | Beschermingsrang: | IP 67 |
Antennevorm: | Staaftype | Typische toepassing: | hoge druk, Ingebouwde het verwarmen Rol |
Hoog licht: | Wijze Geleide Zender 6m van het Golfniveau,Het Type van hoge drukgwr Niveauzender,De anticorrosieve Zender van het Radarniveau |

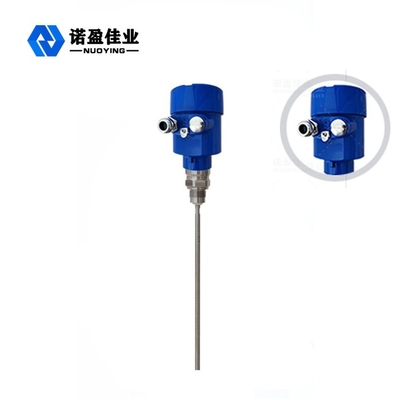

5m de Unieke Echo Discovery Guided Wave Radar Hoge druk NYRD 702 van de Niveauzender
Het werk principe van 5m de Unieke Echo Discovery Guided Wave Radar Hoge druk NYRD 702 van de Niveauzender
De anti-corrosive en microgolfimpuls door de geleide golfradar wordt uitgezonden verspreidt zich langs de opsporingscomponent (staalkabel of staalstaaf), en ontmoet de geteste media die. wegens de plotselinge verandering van de diëlektrische constante, veroorzaakt het bezinning, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.
Inputverwerking
Het geleide materiaal van de golfradar is een meetinstrumentnadruk op het principe van tijdreis. De de golflooppas van het radarmateriaal bij de snelheid van licht, en de lopende tijd kunnen in het signaal van het doelniveau door elektronische componenten worden omgezet. De sonde zendt hoogst-frequentieimpuls uit & liquild en verspreidt zich langs de kabel of staafsonde.
Outputverwerking
Door lege tankhoogte E (= nul), volledige tankhoogte F (= volledige waaier) en sommige toepassingsparameters in te gaan, zullen de toepassingsparameters automatisch de meter aan het metende milieu aanpassen, die aan output 4-20mA beantwoorden.
De ontwerpeigenschappen van 5m Uniek Echo Discover y leidden van de het Niveauzender van de Golfradar de Hoge druk NYRD 702
◎De geleide de objecten van de golfradar niveaumeter is geschikt aan de geavanceerde technologie van de microgolfverwerking en unieke Echo Discovery Echo-verwerkingstechnologie, contacterend meting, hoog-nauwkeurigheidsmeting, nauwkeurigere meting. Tegelijkertijd, wordt de geleide golfradar niet beïnvloed door externe omgeving zoals middelgrote temperatuur en adhesie.
◎De 70-x reeks geleide de objecten van de golfradar niveaumeter is geschikt voor veelzijdige ingewikkelde arbeidsvoorwaarden en toepassingen toe te schrijven aan de de wijzen van de versprocessverbinding en soorten van de opsporingsmodule. Zoals: diëlektrische constantemiddel op hoge temperatuur, hoogst-gedrukt en laag.
◎Impuls het werk de wijze, lage emissiemacht, kan worden gezet in een verscheidenheid van correderende stof, non-metal containers, geen kwaad aan menselijk lichaam en milieu.
Technische Parameter van 5m de Unieke Echo Discovery Guided Wave Radar Hoge druk NYRD 702 van de Niveauzender
Typische toepassing | Vloeibare Ingebouwde het verwarmen Rol, ladder, drijvende plaat |
Het poeder van het stofkalksteen, cementpoeder | |
Stevige kleine deeltjes, korrel, grint, zand | |
Productmodel | NYRD702 |
Antennevorm | buistype van de golfgids |
Antennemateriaal | 316 |
Echobemonstering | 55 keer /s |
Het meten van waaier | 5m |
Metingsnauwkeurigheid | 0,05% ~ 0,1% F.S |
Voeding | 24VDC (draad twee, draad vier), |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Procestemperatuur | -40~ +250°C |
Procesdruk | -0.1~4.0MPa |
Procesconnectio | flens |
Elektrointerface | M20×1.5, ½ „NPT |
Beschermingsrang |
IP 65, IP 67 |
Explosiebestendige rang |
ExdIICT6Gb |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
