Productdetails:
|
| Typische toepassing: | Vloeistof | PRODUCTmodel: | Nyrd-803 |
|---|---|---|---|
| Antennemateriaal: | 304, | Signaaloutput: | Modbus |
| Echobemonstering: | 55 keer /s | Metingswaaier: | 20m (facultatief) |
| Procesverbinding: | (facultatieve) flens, | Elektrointerface: | (Facultatieve) M20×1.5 |
| Hoog licht: | Hoorntype de Zender van het Radarniveau,Echo Guided Radar Level Sensor 6g,Vloeibare het Niveauschakelaar van de Flensradar |
||

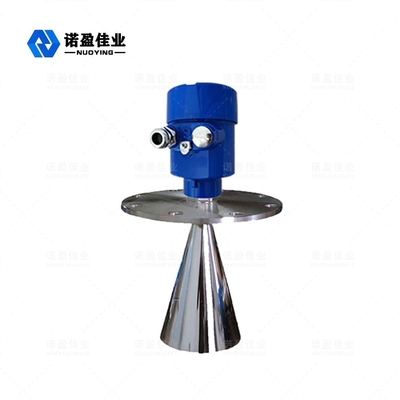

Het Type van flens de Intelligente Hoorn 6g Meter Echo Discovery van het Radarniveau
6g de Meter van het Radarniveau het Werk Principe
De antenne ontvangt de weerspiegelde microgolfimpuls en brengt het aan de elektronische kring over. De microprocessor verwerkt het signaal en identificeert de echo door de micro- impuls op de oppervlakte van het materiaal wordt geproduceerd dat. De correcte identificatie van het echosignaal wordt voltooid door de impulssoftware, en de nauwkeurigheid kan het millimeterniveau bereiken. De afstand D van de materiële oppervlakte is evenredig aan de tijdreis T van de impuls:
D=C×T/2, waar C de snelheid van licht is
Aangezien de afstand E van de lege tank gekend is, is de objecten positie L: L= E-D
6g de Meter Technische Parameter van het Radarniveau
| Typische toepassing | Vloeibaar stof met eenvoudig proces (diëlektrische constante >1.8, het geleide type van golfbuis met het bewegen) |
| Sterk stof (kan met het zuiveren of stoflaken worden uitgerust) | |
| Vast lichaam (kleine deeltjes, kiezelstenen, zand en andere media) | |
| Productmodel | NYRD803 |
| Antennevorm | Bartype, hoorntype, nog-pijp |
| Antennemateriaal | PTFE, 304.316 |
| Echobemonstering | 55 keer /s |
| Metingswaaier | 20m, 35 m |
| Metingsnauwkeurigheid | 0,05% ~ 0,1% F.S |
| Voeding | 24VDC (draad twee, draad vier), 220VAC |
| Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
| Procestemperatuur | -40~ +130°C, - 40~ +250 °C |
| Procesdruk | -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa |
| Procesverbinding | Draad, steun, (facultatieve) flens, |
| Elektrointerface | M20×1.5, ½ „NPT |
| Beschermingsrang | IP 65, IP 67, (FACULTATIEF) IP 68 |
| Explosiebestendige rang | ExiaIICT6Ga, ExdIICT6Gb (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
