Productdetails:
|
Typische toepassing: | vloeibaar, stevig poeder | PRODUCTmodel: | NYRD701 |
---|---|---|---|
Echobemonstering: | 55 times/s | Procestemperatuur: | -40~ +130°C |
Elektrointerface: | M20×1.5, ½ „NPT | Procesdruk: | (- 0.1~4) MPa |
Explosiebestendige rang: | ExiaIICT6Ga | Antennevorm: | enige kabel, enige staaf |
Hoog licht: | Microprocessors Geleide het Niveauzender van de Golfradar,De stevige Poeder Geleide Sensor van het Radarniveau,4MPa Sensor van het radar de Vloeibare Niveau |

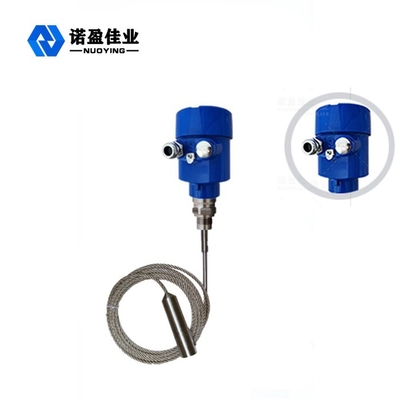

Geavanceerde Microprocessors Geleide het Niveaumeter van de Golfradar voor Complexe Toepassingen
Het werk principe van Geavanceerde Microprocessors leidde het Niveaumeter van de Golfradar voor Complexe Toepassingen
De anti-corrosive en microgolfimpuls door de geleide golfradar wordt uitgezonden verspreidt zich langs de opsporingscomponent (staalkabel of staalstaaf), en ontmoet de geteste media die. wegens de plotselinge verandering van de diëlektrische constante, veroorzaakt het bezinning, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.
Inputverwerking
Geleide golfradartool die een het meten equiptment is beoogde de relatie van tijdreis. 701 passen & voorzien anti-Corrtsion de golf geleide looppas van de radargolf bij de snelheid van licht in van een flens, en de bewegende tijd kan in het signaal van het doelniveau door elektronische componenten worden omgezet. De wijze sonde van anffuctional zendt hoogst-frequentieimpuls uit en verspreidt zich langs de kabel of staafsonde.
Outputverwerking
Door lege positie zoals een tankhoogte E (= nul), volledige tankhoogte F (= volledige waaier) en sommige toepassingsparameters in te gaan, zullen de toepassingsparameters en dy automatisch de meter aan het metende milieu aanpassen, die aan output 4-20mA beantwoorden.
De ontwerpeigenschappen van Geavanceerde Microprocessors leidden het Niveaumeter van de Golfradar voor Complexe Toepassingen
◎De geleide de objecten van de golfradar niveaumeter probeert de geavanceerde technologie van de microgolfverwerking en de unieke Echo Discovery Echo-verwerkingstechnologie, die meting contacteren, hoogst-accurated meting, nauwkeurigere meting. Bovendien, wat wordt geleid wordt de golfradar niet beïnvloed door externe omgeving zoals middelgrote temperatuur en adhesie.
◎De 70-x reeks geleide de objecten van de golfradar niveaumeter is geschikt voor veelzijdige ingewikkelde arbeidsvoorwaarden en toepassingen toe te schrijven aan de de wijzen van de versprocessverbinding en types van opsporingsmodule. Bijvoorbeeld: diëlektrische constantemiddel op hoge temperatuur, hoogst-gedrukt en laag.
◎De impuls die moder, lage emissiemacht, kan in een grote verscheidenheid van correderende stof, non-metal containers en niet roestvrij staal rond worden geïnstalleerd geen ruwheid aan menselijk lichaam en de omgeving werken.
De technische parameter van Geavanceerde Microprocessors leidde het Niveaumeter van de Golfradar voor Complexe Toepassingen
Typische toepassing | Vloeistof (adhesie, op hoge temperatuur en hoge druk, Ingebouwde het verwarmen Rol, ladder, drijvende plaat) |
Stof (vliegas, kalksteenpoeder) | |
Vast lichaam (kleine deeltjes, korrel, grint, zand) | |
Productmodel | NYRD701 |
Antennevorm | Kabeltype, staaftype, dubbel kabeltype, dubbel staaftype, buistype van de golfgids |
Antennemateriaal | 304, 316 |
Echobemonstering | 55 keer /s |
Het meten van waaier | 6m, 30 m |
Metingsnauwkeurigheid | 0,05% ~ 0,1% F.S |
Voeding | 24VDC (draad twee, draad vier), 220VAC |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Procestemperatuur | -40~ +130°C, -40~ +250 °C, - 40~ +500 °C |
Procesdruk | -0.1~2.0MPa, - 0.1~4.0MPa |
Procesverbinding | Draad, steun, flens, (facultatieve) klem |
Elektrointerface | M20×1.5, ½ „NPT |
Beschermingsrang | IP 65, IP 67, IP 68 |
Explosiebestendige rang | ExiaIICT6Ga, ExdIICT6Gb (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
