Productdetails:
|
| Toepassing: | vloeistoffen, stof, vaste lichamen | Punt nr.: | NYRD808 |
|---|---|---|---|
| Antennevorm: | Bartype, het type van waterdaling | Antennemateriaal: | PTFE、 304、 316 |
| Het meten van waaier: | 35m, 40m, 80m | Nauwkeurigheid van meting: | 0.05%~0.1%F.S |
| Hoog licht: | 80m de Meter van het Radarniveau,Het Niveaumeter 20G van de stof Stevige Radar,Vloeibare het Type van Stoomradar Niveauzender |
||

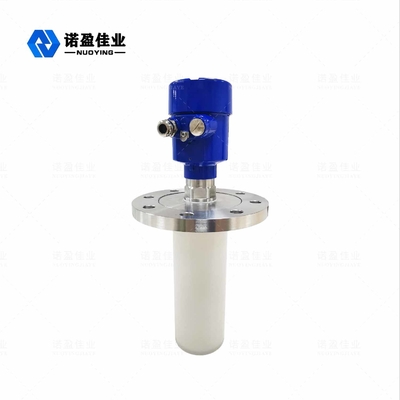

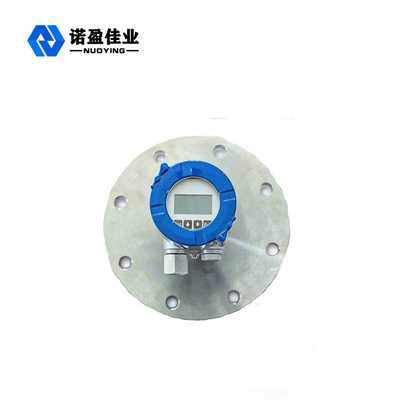

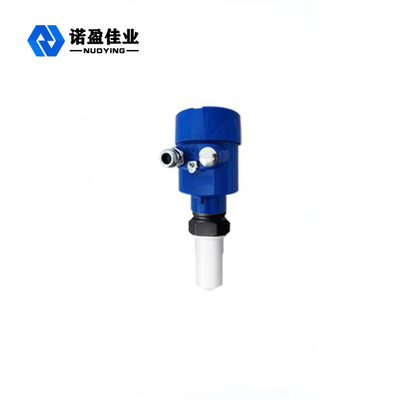

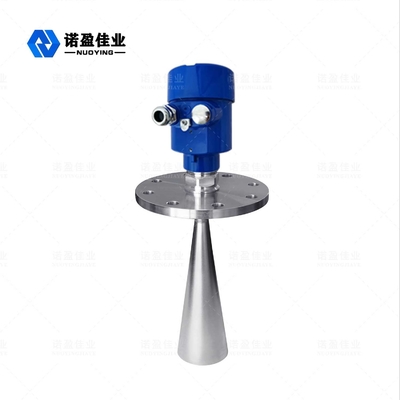

Grote Metende Waaier 80m 20G-de Meter van het Radarniveau voor het Vloeibare Vaste lichaam van het Stoomstof
Het werk principe
De radarobjecten niveauantenne brengt microgolfimpulsen van het venster over en brengt hen neer door de antenne over. Na het raken van de oppervlakte van het gemeten middel, wordt de impulsgolf weerspiegeld terug en door het antennesysteem opnieuw ontvangen, en het signaal wordt overgebracht aan de elektronische kring en in het objecten niveausignaal automatisch overgebracht < because="" of="" the="" extremely="" fast="" propagation="" speed="" of="" the="" pulse="">
Gegeven van meting: het verzegelen oppervlakte van draadbodem of flens.
Nota: Wanneer het gebruiken van de timing van het radarniveau, is het noodzakelijk om ervoor te zorgen dat het hoogste materiële die niveau niet de metings dode hoek (het gebied in D in het cijfer wordt getoond) kan ingaan.
Dsigneigenschap
◎De antenne is te klein, gemakkelijk te installeren; Niet-contactradar, geen slijtage, geen verontreiniging.
◎Het wordt bijna niet beïnvloed door corrosie, schuim, middelgrote dichtheid, temperatuur en drukveranderingen.
◎Het ernstige stofmilieu heeft weinig effect op het werk van de meter van het hoge frequentieniveau.
◎Het heeft een kortere golflengte en een betere bezinning tegen een overgehelde stevige oppervlakte.
◎De Stralingshoek is klein en de energie is geconcentreerd, die de echocapaciteit verbetert en bevorderlijk is voor het vermijden van interferentievoorwerpen.
◎Is de metings dode hoek kleiner, want de kleine cilindermeting ook goede resultaten zal bereiken.
◎De hoge signal-to-noise verhouding laat betere prestaties zelfs in de schommelende omstandigheden toe.
◎De hoge frequentie, is de beste keus voor het meten van stevige en lage diëlektrische constantemedia.
Technische parameter
| Toepassing | Allerlei vloeistoffen (sterke corrosie, lage diëlektrische constante, het bewegen, stoom, kristallisatie, condensatie, dunne modder, op hoge temperatuur en hoge druk, enz.) |
| Allerlei stof (sterk stof, drijvend stof, cementpoeder, kalkpoeder, vliegas, kristallisatie en andere gelegenheden) | |
| Diverse vaste lichamen (korrel, kleine stenen, ijzererts, steenkool, enz.) | |
| Artikelnummer | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-BR, NYRD-TJ, NYRD- SL | |
| Antennevorm | Bartype, het type van waterdaling, plaattype, hoorntype, oppervlaktetype, lenstype |
| Het antennemateriaal | PTFE, 304.316, PP, PFA |
| Het meten van waaier | 10m, 20m, 30m, 35m, 40m, 80m |
| Nauwkeurigheid van meting | 0.05%~0.1%F.S |
| Voeding | 24VDC (draad twee, draad vier), 220VAC |
| Signaaloutput | 4-20mA/HART/RS485/Modbus… |
| De procestemperatuur | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Procesdruk | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Procesverbinding | Draad, steun, flens, (facultatieve) Gezondheidsklem |
| Elektrointerface | M20x1.5, 1/2“ NPT |
| Beschermingsrang | IP65, IP67, (FACULTATIEVE) IP68 |
| Explosiebestendige rang | ExiaIICT6 GA, ExdIICT6 GB (zoals aangetoond in het certificaat) |
Als u een andere verdere vragen hebt, gelieve ons te contacteren. Wij zullen uw verzoeken zo spoedig mogelijk verwerken.
