Productdetails:
|
Typische toepassing: | vast lichaam, vloeistof, stof | Productmodel: | NYRD806 |
---|---|---|---|
Antennetype: | roestvrij staal | Antennemateriaal: | 304,316 |
Het meten van Waaier: | 30m | Procestemperatuur: | -40°C~+250°C |
Procesdruk: | -0.1~4.0MPa | Metingsnauwkeurigheid: | 0.05%~0.1% F.S |
Hoog licht: | 26ghz de industriële Meter van het Radarniveau,De Zender van de het Niveausensor van de hoge drukradar,SS304 radartype Niveauzender |

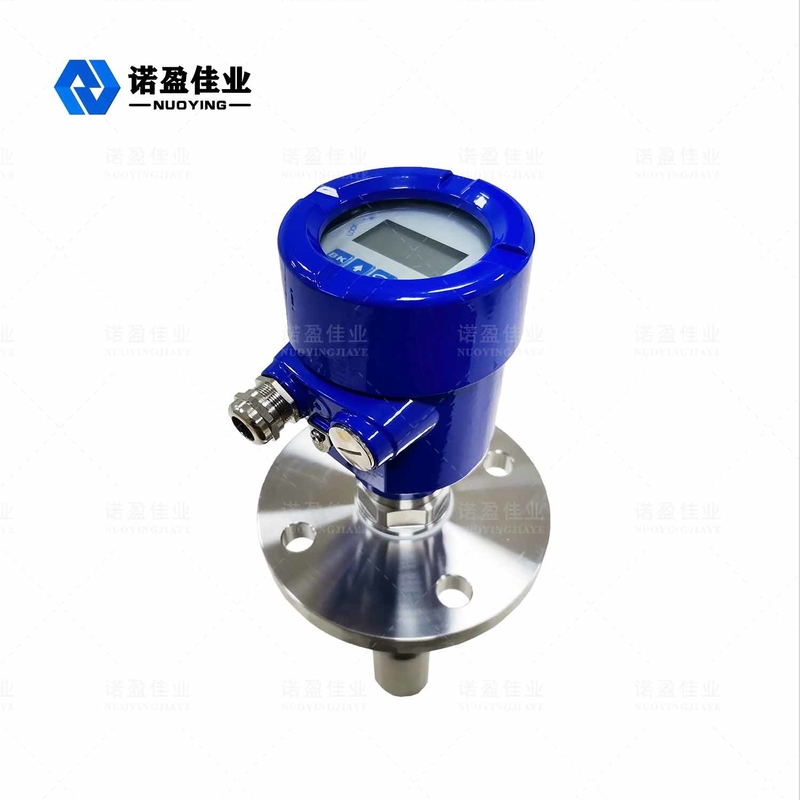

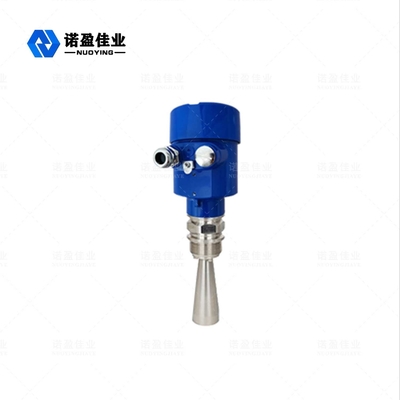

Compacte het Niveaumeter die van de Structuur26ghz Radar Hoge druk verdragen
Sterke Penetratie Brede Adaptbility in Industrieel van het de Radarniveau van Applicatons 26ghz de Meter Werkend Principe
De de meternyrd80x serie sensoren van het radarniveau zijn radartype van 26GHz niveau meetinstrumenten met hoge frekwentie, met een maximum metend waaier van 80 meters. Zijn antenne brengt smalle microgolfimpulsen over, die naar beneden door de antenne worden overgebracht. Wanneer de impulsgolf de oppervlakte van het gemeten middel bereikt, wordt het weerspiegeld terug en door het antennesysteem opnieuw ontvangen. Het signaal wordt overgebracht aan het elektronische kringsdeel en in een niveausignaal (omdat de snelheid van de impulspropagatie uiterst snel is automatisch overgebracht die, de tijd voor de elektromagnetische golf wordt gevergd het doel en de terugkeer aan de ontvanger te bereiken nadat de bezinning bijna onmiddellijk is).
26GHz de Eigenschap van het de Meterontwerp van het radarniveau
◎Kleine antennegrootte, gemakkelijk te installeren; Contact niet radar, geen slijtage, geen verontreiniging.
◎Kortere golflengte, betere bezinning voor geneigde stevige oppervlakte.
◎Kleine stralingshoek en geconcentreerde energie, die het echosignaal verbetert en helpt om interferentie te vermijden.
◎De kleinere metings dode hoek leidt tot betere prestaties in kleine tankmeting.
◎De hoge frequentie, het is de beste keus voor het meten van stevig en laag diëlektrische constantemiddel.
26GHz de Parameter van het de Meterproduct van het radarniveau
Typische Toepassing |
Vast lichaam, Vloeistof, Stof |
Productmodel | NYRD806 |
Antenne TypeR | Roestvrije Stell |
Antennemateriaal | 304.316 |
Het meten van Waaier | 30m |
Het meten van Nauwkeurigheid | 0.05%~0.1% F.S |
Procestemperatuur | - 40~+250 ℃ ( |
Proces Presure | - 0.1~4.0MPa |
Procesverbinding | draad, steun, flens |
Elektrointerface | M20 x 1,5, 1/2 " NPT |
Leveringsmacht | 24VDC, 220VAC |
Signaaloutput | 4-20 mA /HART/RS485/Modbus.. |
Beschermingsrang | IP67, (facultatieve) IP68 |
Explosiebestendige Rang | Exia II CT6 GA, Exd II CT6 GB (details in certificaat) |
