Productdetails:
|
Medium: | corrosief, schoon, droog gas | Bereik: | 300-3000SLPM |
---|---|---|---|
Nauwkeurigheid: | ±1%of hoogtepunt - schaal | Reactietijd: | dan beter 3s |
Het voorverwarmen van tijd: | <15min | Kaliberbepalingsvoorwaarden: | 0℃&101325Pa |
Bedrijfstemperatuur:: | 5 aan 55℃ | Maxmium werkdruk: | 3 MPaG |
Hoog licht: | 300 SLPM digitale gasmassastroommeter,massastroommeter NY-M030 |

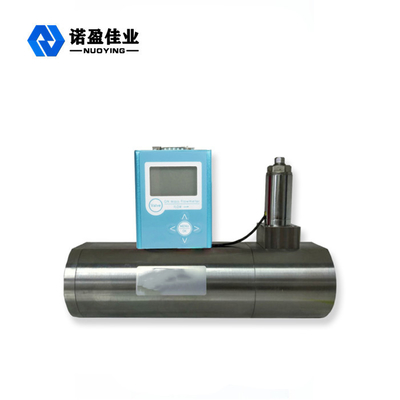

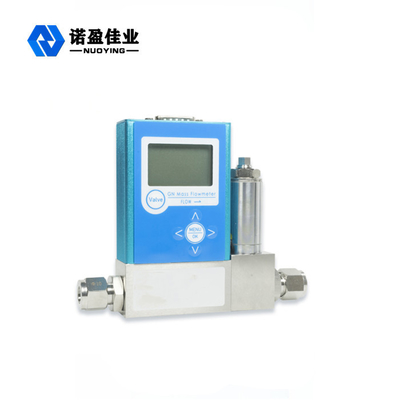

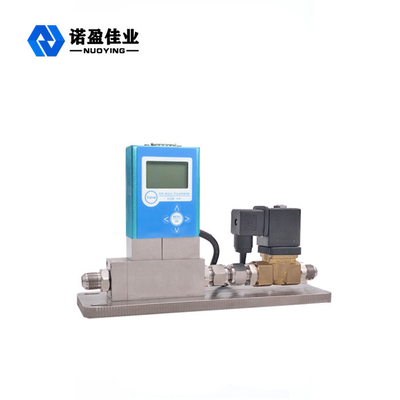

NY-M030-serie digitale massastroomregelaar ±1 (van volledig corrosief, schoon, droog gas)
Beschrijving
NY-M030 serie digitaal display grote stroom gasmassastroom
controller is samengesteld uit massastroomsensor, thermisch element,
massastroomregelaar regelklep en versterkercircuit.Het gebruikt
de vloeistofstroom om warmte over te dragen om de warmtegeleiding te veranderen;
distributie-effect van het meten van capillaire temperatuurverdeling.
Het principe is om het principe van temperatuurverschil te gebruiken;
calorimetrie voor en na capillaire warmteoverdracht om de te meten
massastroom van het gas, versterk het stroomsignaal gemeten door de
sensor, en vergelijk het dan met de ingestelde spanning, en gebruik de
verkregen verschil om te rijden.Bedien de regelklep en de
closed-loop regeling van de stroom door het kanaal om het te maken
gelijk aan de ingestelde stroom.
Functies
● Door het thermische principe wordt de gasmassastroom niet beïnvloed door veranderingen in omgevingstemperatuur en druk.
● Buisvormig shuntprincipe, eenvoudig van bereik te veranderen en eenvoudig te installeren.
● Een goed sensorpakket vermindert de gevoeligheid van externe temperatuurveranderingen.
● Het meet- en regelbereik is groot, de maximale volledige schaal kan 3000 ln/min bereiken
● Korte opwarmtijd, kleine nulafwijking, hoge meet- en regelnauwkeurigheid, geschikt voor het meten en regelen van microstroom.
● Het kan communiceren met het instrument via het secundaire instrument of PLC, en de bediening is eenvoudig.
● Hoge precisie: beter dan 1%
● Breed meetbereik: 2 ~ 100%
● Snelle responstijd, beter dan 3s
● Kan voor verschillende gassen worden gebruikt
● Kan kalibratie van gemengd gas bieden
Industrie toepassing:
● Universiteiten / onderzoeksinstituten ● Automobielindustrie
● Milieubewaking ● Fotovoltaïsche energie
● Vacuümindustrie en coating ● Brandstofcellen
● Industriële ovens ● Metrologische kalibratie
● Halfgeleiders
● Procesgasmeting
Nauwkeurigheid Upgrade
Bereik: 300 - 3000SLPM
Onder hen: 300-3000 SLPM-bereik, de volgende indicatoren zijn geüpgraded:
Massastroom Gewone nauwkeurigheid: ± 1% van volledige schaal (maximale waarde)
Massastroomnauwkeurigheid: ± 1% van volledige schaal (maximale waarde)
Herhaalbaarheid: ±(0,1% van aflezing + 0,02% van volledige schaal)
Massastroom Zero Drift: ± 0,2% van volledige schaal
Massastroomoverspanningsafwijking: ± 0,3% van volledige schaal
Prestatie
Mediumvereisten: corrosief, schoon, droog gas
Type medium: meer dan 80 soorten gassen, zie achterkant
Bereik van: 300 - 3000 SLPM (informeer voor details)
Meet- en regelbereik 2~100%
Weergavemodus: massastroom weergeven
Nauwkeurigheid: ±1% van volledige schaal
Herhaalbaarheid: ± 0,2% van volledige schaal
Zero drift & full scale drift 0.05% full scale / ℃ / Atm
Reactietijd: beter dan 3s
Voorverwarmtijd: < 15min
Kalibratievoorwaarden: 0 ℃ &101325Pa (andere facultatieve standaardvoorwaarden)
Bedrijfstemperatuur: 5 tot 55 °C (optionele hoge temperatuur optie tot -20 tot 80 °C)
Bedrijfsvochtigheid: 0 ~ 95%, niet-condenserend
Maximale werkdruk: 3 MPaG
Minimale werkdruk: Als er geen speciale vacuümkalibratie nodig is, wordt aanbevolen om de absolute druk boven 400 KPaA te gebruiken;andere vacuümdrukken worden aanbevolen om speciaal te kalibreren Drukverlies op volledige schaal: raadpleeg de gedetailleerde drukverliestabel op de achterkant Digitaal ingangs-/uitgangssignaal: RS485RS232MODBUS-protocol Analoog ingangs-/uitgangssignaal: 0-5 VDC, 4-20 mA analoog signaal
Nauwkeurigheid: voeg ±0 toe.1% volledige schaalfout tot basisfout
Voedingsspanning: 12 - 30 VDC (15 - 30 VDC voor 4-20 mA output)
Voedingsstroom: 250 mA, 1 A, 2 A (raadpleeg voor details)
Elektrische interface: DB9
Leksnelheid (externe lekkage): Leksnelheid kan zo laag zijn als 1 x 10-9Atm cc/s He
Materiaal: SS316 roestvrij staal Procesaansluiting: standaard G1/2 binnendraad
Installatiemethode: geen vereiste voor locatie;
Beschermingsklasse: IP40
Grootte/drukverlies
Massastroomregelaar op volledige schaal | Volledige drukverlies (psid) uitlaat naar atmosfeer | fysieke dimensie | Aansluitinterface 2 |
2sccm - 50 sccm | 1.0 | 118MM H × 79MM B ×29MM D |
G1/4 draad (F) Optioneel: 3 mm 6 mm 8 mm 10 mm 1/8” 1/4” 3/8” ½ ” Swagelok standaard kaarthoezen |
100 sccm - 500 sccm | 1.0 | 118MM H × 79MM B ×29MM D | |
1 slpm | 1.5 | 118MM H × 79MM B ×29MM D | |
2 slpm | 3.0 | 118MM H × 79MM B ×29MM D | |
5 slpm | 2.0 | 118MM H × 79MM B ×29MM D | |
10 slpm | 5.5 | 118MM H × 79MM B ×29MM D | |
30 slpm | 20.0 | 118MM H × 79MM B ×29MM D | |
50 slpm | 2.0 | 130MM H × 115MM B × 35MM D |
3/8''Gdraad(F) Optioneel: 3/8” 1/2” 3/4” 1” Swagelok standaard kaarthoezen |
100 slpm | 3.2 | 130 MM H × 115 MM B × 35 MM D | |
250 slpm | 2.4 | 130 MM H × 115 MM B × 35 MM D | |
300 slpm | 6.5 | 130 MM H × 115 MM B × 35 MM D | |
1000 slpm | 14.0 |
1/2''GDraad(F) Optioneel: 3/8” 1/2” 3/4” 1” Swagelok standaard kaarthoezen |
|
1500 slpm | 17.0 | ||
2000 slpm | 28.6 | ||
3000 slpm | 28.6 | ||
1, Nog een massastroomregelaar uit de serie met laag drukverlies. 2, compatibel met Beswick, Swagelok, Parker, oppervlakteafdichting, snelkoppelingen en ferrule-adapters, en ook compatibel met videorecorder, SAE-fittingen volgens gebruikersvereisten. 3, Buna-N oppervlakteafdichting tot 1/8''NPT binnendraad. |
