Productdetails:
|
Typische applicatie: | vloeistof in sterke corrosie | Elektrointerface: | M 20×1.5 |
---|---|---|---|
product Model: | NYRD701 | Antennevorm: | Kabeltype, (facultatief) staaftype |
Antennemateriaal: | PTFE, (facultatieve) 304 | Echobemonstering: | 55times /s |
Het meten van de nauwkeurigheid van de waaiermeting: | 30m / 0,05% ~ 0,1% F.S | Stroomvoorziening: | 24VDC, 220VAC |
Hoog licht: | Corrosie Liquid Radar Level Meter,IP68 Radar Level Transmitter,Rod Type Radar Level Meter |

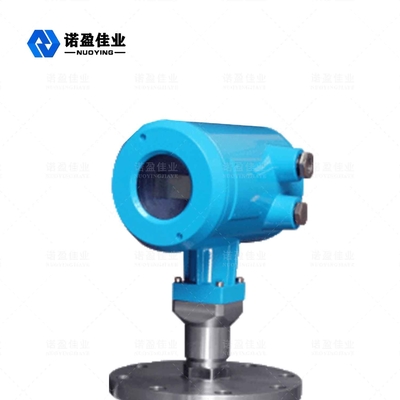

4.0Mpa geleide het niveaumeter van de golfradar voor sterke corrosievloeistof IP68
Werkingsprincipe van:4.0Mpa geleide het niveaumeter van de golfradar voor sterke corrosievloeistof IP68
Geleide golfradarniveaumeter is een soort microgolfniveaumeter, een toepassing van microgolf (radar) positioneringstechnologie.Het zendt energiegolven uit via een apparaat dat energiegolven kan uitzenden (meestal pulssignalen).De energiegolven worden doorgelaten in de golfgeleider en de energiegolven worden weerkaatst bij het tegenkomen van obstakels.De gereflecteerde energiegolven worden door de golfgeleider naar het ontvangende apparaat verzonden en vervolgens ontvangt het ontvangende apparaat de gereflecteerde signalen.Afhankelijk van het tijdsverschil van het energiegolfbewegingsproces, wordt de verandering van het objectniveau bepaald.Microgolfsignalen worden verwerkt door elektronische apparaten en uiteindelijk omgezet in elektrische signalen die bij het objectniveau horen.
Ontwerpkenmerkenvan4.0Mpa geleide het niveaumeter van de golfradar voor sterke corrosievloeistof IP68
◎Guided wave radar objectniveaumeter maakt gebruik van geavanceerde microgolfverwerkingstechnologie en unieke Echo Discovery Echo-verwerkingstechnologie, contactmeting, hoge meetnauwkeurigheid, nauwkeurigere meting.Tegelijkertijd wordt geleide golfradar niet beïnvloed door externe omgevingen zoals gemiddelde temperatuur en adhesie.
◎De 70X-serie geleide golfradar-objectniveaumeter is geschikt voor verschillende complexe werkomstandigheden en toepassingen vanwege de verschillende procesverbindingsmodi en detectiemoduletypen.Zoals: medium op hoge temperatuur, hoge druk en lage diëlektrische constante.
◎Pulse-werkmodus, laag emissievermogen, kan in verschillende metalen, niet-metalen containers worden geïnstalleerd, geen schade aan het menselijk lichaam en het milieu.
Technische parameter van4.0Mpa geleide het niveaumeter van de golfradar voor sterke corrosievloeistof IP68
Typische applicatie | Vloeistof (sterke corrosie, lage diëlektrische constante, hechting, hoge temperatuur en hoge druk, ingebouwde verwarmingsspiraal, ladder, zwevende plaat en andere complexe gelegenheden) |
Stof (vliegas, kalksteenpoeder, cementpoeder, beton en andere media) | |
Vast (kleine deeltjes, graan, grind, zand en andere media) | |
Product Model | NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 |
Antenne vorm | Kabeltype, staaftype, dubbel kabeltype, dubbel staaftype, golfgeleiderbuistype; |
Antenne materiaal: | PTFE, 304, 316 |
Echo-sampling | 55 keer /s |
Meetbereik | 6m, 30m |
Meetnauwkeurigheid | 0,05% ~ 0,1% FS |
Stroomvoorziening | 24VDC (tweedraads, vierdraads), 220VAC |
Signaaluitgang: | 4... 20mA/HART/RS485/Modbus... |
Procestemperatuur: | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
Procesdruk | -0.1~2.0MPa,-0.1~4.0MPa |
Procesverbinding | Draad, beugel, flens, klem (optioneel) |
Elektrische interface: | M20×1,5 , ½ " NPT |
Beschermingsklasse: | IP 65, IP 67, IP 68 (optioneel) |
Explosieveilige kwaliteit | ExiaIICT6Ga, ExdIICT6Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
