Productdetails:
|
| Typische applicatie: | vloeistof met op hoge temperatuur, druk | product Model: | NYRD705 |
|---|---|---|---|
| Echobemonstering: | 55times/s | Procestemperatuur: | -40~ +500°C |
| Elektrointerface: | M 20×1.5, ½ „NPT | Procesdruk: | (- 0.1~4.0) MPa |
| Explosiebestendige rang: | ExiaIICT6Ga (zie certificaten) | Antennevorm: | enige kabel, enige (facultatieve) staaf |
| Hoog licht: | Enkele kabel intelligente radarniveauzender,geleide golf vloeibare radarniveaumeter |
||

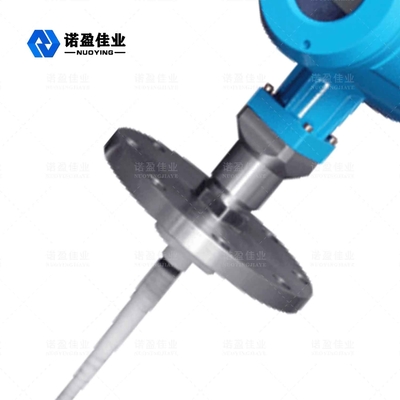

Intelligente geleide golfradar-niveauzender voor vloeistof op hoge temperatuur
Werkingsprincipe van: Intelligente geleide golfradar-niveauzender voor vloeistof op hoge temperatuur
Wanneer de geleide golfradar-niveaumeter elektromagnetische pulsen uitzendt, wanneer deze door de bovenkant van de geleide golfkabel gaat, zal deze een valse echo genereren omdat deze zich dicht bij het zendende uiteinde bevindt, en de interferentie kan worden geëlimineerd door de valse echo te filteren.Wanneer de elektromagnetische puls zich door de golfgeleider voortplant, wanneer het signaal het oppervlak van het gemeten medium bereikt, wordt een deel van de echo gereflecteerd en wordt een stapsgewijze verandering op de echocurve gegenereerd.Een ander deel van het signaal zal zich naar beneden blijven voortplanten totdat het verlies continu wordt doorgegeven.De vloeistofniveaumeter detecteert het tijdsverschil tussen de vloeistofniveau-echo en de bovenste emissie-echo.Volgens dit tijdsverschil kan de intelligente signaalprocessor de hoogte van het vloeistofniveau berekenen.
Ontwerpkenmerken vanIntelligente geleide golfradar-niveauzender voor vloeistof op hoge temperatuur
◎Guided wave radar objectniveaumeter probeert geavanceerde microgolfverwerkingstechnologie en unieke Echo Discovery Echo-verwerkingstechnologie, contactmeting, zeer nauwkeurige meting, nauwkeurigere meting.Trouwens, die geleide golfradar wordt niet beïnvloed door externe omgevingen zoals gemiddelde temperatuur en adhesie.
◎De 70-X-serie geleide golfradar-objectniveaumeter is geschikt voor veelzijdige gecompliceerde werkomstandigheden en toepassingen vanwege de versprocess-verbindingsmodi en detectiemoduletypen.Bijvoorbeeld: medium met hoge temperatuur, hoge druk en lage diëlektrische constante.
◎Pulse werkende moder, laag emissievermogen, kan worden geïnstalleerd in een grote verscheidenheid aan corrosieve, niet-metalen containers en niet-roestvrij staal, geen hardheid voor het menselijk lichaam en de omgeving eromheen.
Technische parameter van:Intelligente geleide golfradar-niveauzender voor vloeistof op hoge temperatuur
| Typische applicatie | Vloeistof (hechting, hoge temperatuur en hoge druk, Ingebouwde verwarmingsspiraal, ladder, zwevende plaat) |
| Stof (vliegas, kalksteenpoeder) | |
| Vast (kleine deeltjes, graan, grind, zand) | |
| Product Model | NYRD701 |
| Antenne vorm | Kabeltype, staaftype, dubbel kabeltype, dubbel staaftype, golfgeleiderbuistype; |
| Antenne materiaal: | 304, 316 |
| Echo-sampling | 55 keer /s |
| Meetbereik | 6m, 30m |
| Meetnauwkeurigheid | 0,05% ~ 0,1% FS |
| Stroomvoorziening | 24VDC (tweedraads, vierdraads), 220VAC |
| Signaaluitgang: | 4... 20mA/HART/RS485/Modbus... |
| Procestemperatuur: | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Procesdruk | -0.1~2.0MPa,-0.1~4.0MPa |
| Procesverbinding | Draad, beugel, flens, klem (optioneel) |
| Elektrische interface: | M20×1,5 , ½ " NPT |
| Beschermingsklasse: | IP 65, IP 67, IP 68 |
| Explosieveilige kwaliteit | ExiaIICT6Ga, ExdIICT6Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
