| Merknaam: | NUOYINGJIAYE |
| Modelnummer: | NYRD86 |
| MOQ: | 1 stuk |
| Prijs: | $638.58 /pcs |
| Betalingsvoorwaarden: | T/T, D/A, D/P, L/C, Western Union |
| Toeleveringsvermogen: | 1000 stuks/per maand |

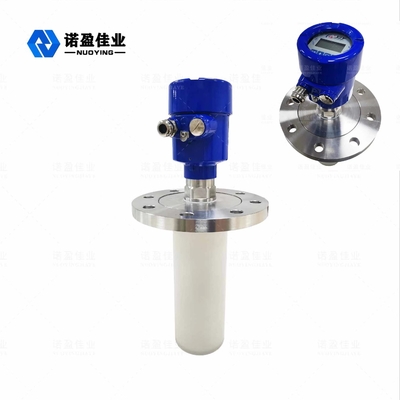

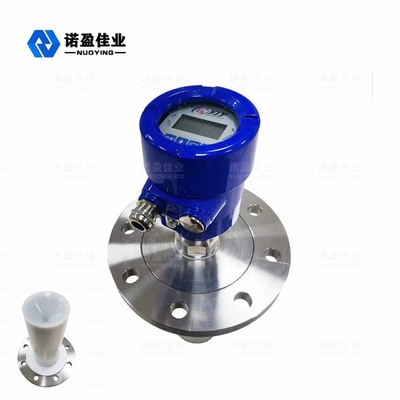

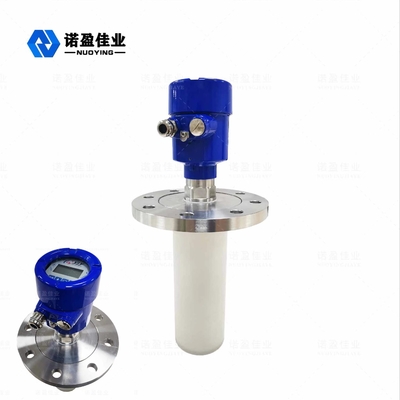

26G-radarniveau-zender met hoge frequentie voor snelle en nauwkeurige metingen
26G-werkingsbeginsel van de radarniveaumeter
De horizontale radarantenne zendt een smalle microgolfpuls uit die door de antenne wordt verzonden.De puls wordt weerkaatst naar het antennesysteem bij contact met het oppervlak van de te meten omgeving, en het signaal wordt automatisch omgezet in een niveau-signaal voor overdracht aan de elektronische afdeling (vanwege de extreem snelle verspreiding van de puls,de tijd voor de elektromagnetische golf om het doel te bereiken en via reflectie terug te keren naar de ontvanger is bijna onmiddellijk).
Technische parameters van de 26G-radarniveaumeter
|
Typische toepassingen |
Sterke corrosie, condensatvloeistof |
|
Productmodel |
NYRD86 |
|
Type antenne |

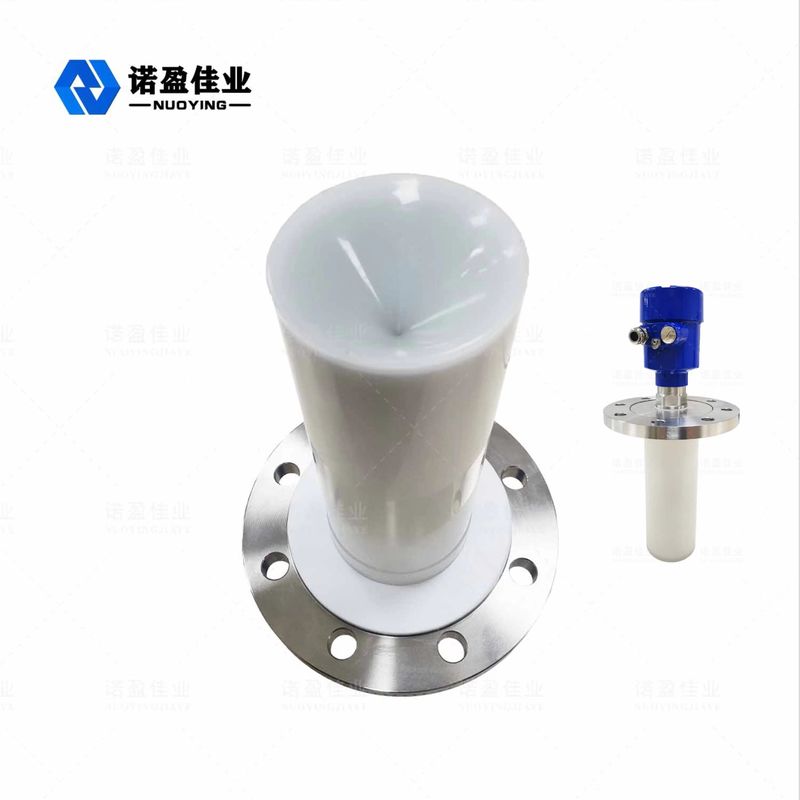

type hoorn, polijst oppervlak |
| Materiaal voor antennes | PTFE, 304, PFA |
| Meetbereik | 10m, 20m, |
| Meetsnauwkeurigheid | 00,05% tot 0,1% F. S. |
| Stroomvoorziening | 24VDC (twee draden, vier draden), 220VAC |
| Signaaluitgang | 4... 20mA/HART/RS485/Modbus |
| Procestemperatuur | - 40 ~ + 1200 °C |
| Procesdruk | - 0,1 tot 4,0 MPa |
| Procesverbinding | draad, flens ((facultatief) |
| Elektrische interface | M20x1.5, 1/2"NPT |
| Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
| Explosiebestendige graad | Exia II CT6 Ga, Exd II CT6 Gb (zie certificaat voor nadere informatie) |
Opmerking: Op maat gemaakte producten kunnen worden ontworpen volgens de specifieke vereisten van de gebruikers!
26G Radar Level Meter Ontwerpkenmerken
Kleine antenne, makkelijk te installeren; niet-contact radar, geen slijtage, geen vervuiling.
Bijna vrij van corrosie en schuim; wordt niet beïnvloed door de verandering van de dichtheid, temperatuur en druk van het medium.
Er is weinig invloed op de werking van de hoogfrequente niveaumeter door de zware stofomgeving.
Kortere golflengte, betere reflectie voor hellende vaste oppervlakken.
De straalhoek is klein en de energie is geconcentreerd, wat niet alleen het echo vermogen verbetert, maar ook helpt om interferentie te voorkomen.
Het meetblinde gebied is kleiner en goede resultaten worden bereikt bij het meten van kleine tanks.
Een hoge signaal/geluidsverhouding, zelfs bij schommelingen, kan ook tot een betere prestatie leiden.
Hoge frequentie is de beste keuze voor het meten van vast en laag dielectrisch constant medium.
